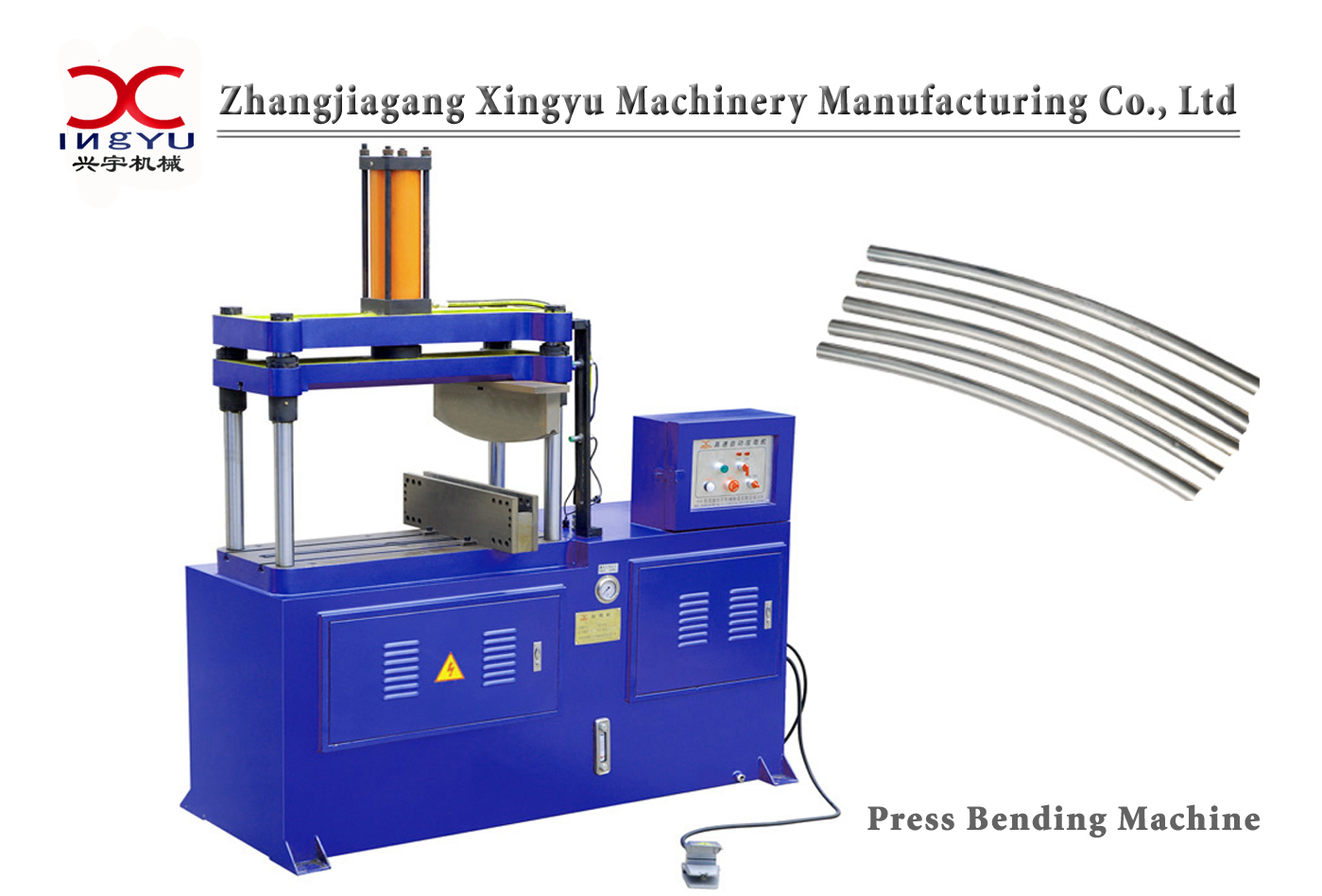

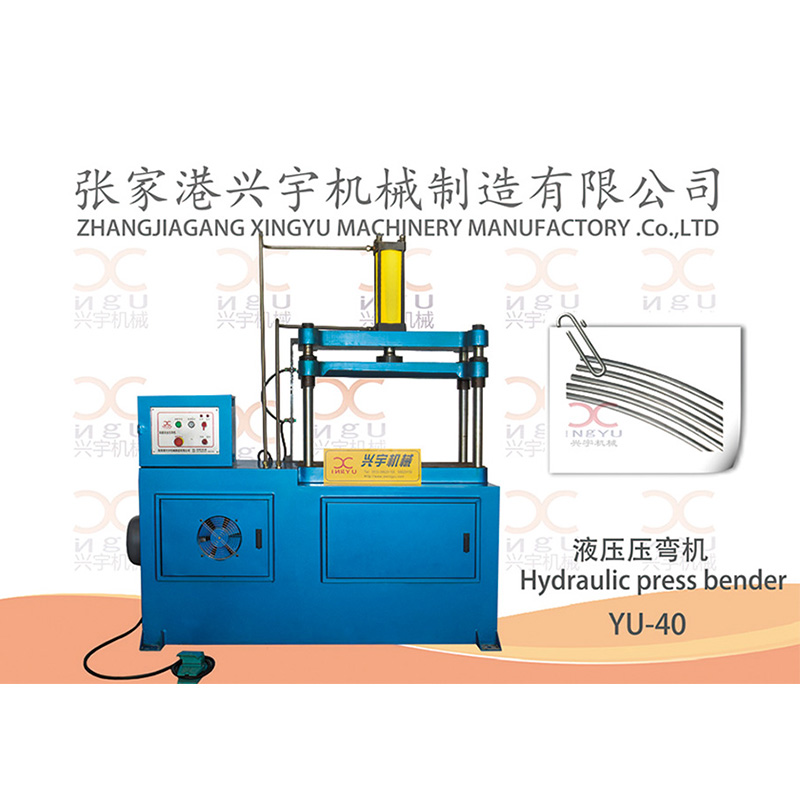

龍門柱式壓彎機YU-40
一、技術參數:
主要技術參數 | 單位 | YU-40 |
最大彎管直徑 | mm | Φ40 |
電動機 | Y112M-4-4KW | |
油泵 | P214RP01DT | |
油泵排量 | L/min | 14 |
系統壓力 | Mpa | 12 |
油箱容積 | L | 180 |
電機功率 | kw | 4 |
機器重量約 | kg | 750 |
機器尺寸約 | mm | 1720×600×2000 |
油品 | 32#抗磨液壓油(冬天) 46#抗磨液壓油(夏天) |
二、性能特點:
1. 設有手動,自動程序控制,電器,液壓元件均引進國外。
2. 下油缸采取調節保壓措施,保證壓彎無皺紋。
3. 適用于彎管跨度大,或有多角度折彎的各種型材的加工。
4. 垂直空間大,可替代油壓沖床,是單頭、雙頭液壓彎管機的必要補充。
三、工作原理介紹:
本機由主傳動機構、芯棒機構、頂料機構、夾料機構、電器系統及液壓系統等主要部分組成。工作時,由電動機帶動油泵旋轉,供給壓力油,微電腦(PLC)發出指令,控制各電磁閥的開啟、關閉,使各油缸按一定順序和規律動作,以達到彎管的目的。
四、概況:
YU40型系列液壓自動龍門壓彎機由機電電氣控制,液壓驅動,自動操作,操作簡便;移動式腳踏開關具有起動、緊急停止兩種功能,安全性高;整機性能穩定,效率高,是管材加工行業的理想設備急停繼續三種功能。彎曲臂設計精巧,提供最大的彎曲空間。小管徑可實施多支彎曲。是管材、型材加工的理想設備。
五、密封件附表:
名稱 | 密封件型號 | 數量(件) |
主油缸前蓋 | “O”型圈Φ65×3.1 | 1 |
“O”型圈Φ150×3.1 | 1 | |
“O”型圈Φ160×3.1 | 1 | |
“UN”圈Φ60×70×6 | 1 | |
主油缸后蓋 | “O”型圈Φ150×3.1 | 1 |
“O”型圈Φ160×3.1 | 1 | |
主活塞 | “O”型圈Φ45×3.1 | 2 |
“UN”圈Φ150×130×15 | 2 | |
付油缸前蓋 | “O”型圈Φ50×3.1 | 1 |
“O”型圈Φ80×3.1 | 1 | |
“UN”圈Φ50×60×6 | 1 | |
付油缸后蓋 | “O”型圈Φ80×3.1 | 1 |
付活塞桿 | “UN”圈Φ70×80×6 | 1 |
導套 | 銅套5030 | 8 |
六、圖片展示:
七、操作步驟:
·將電源接通,打開電源開關;
·將一根調模金屬管放入下兩方壓彎模上;
·調節壓模行程,調試至預彎管的弧度,鎖緊壓模行程調節螺母;
·踩下壓彎腳踏開關,機器開始壓彎;
·加工成型后,壓彎退回,下模頂起;
·開始正式壓彎工作,放好金屬管,踏腳踏開關,進行壓彎;
·工作到位,再踏腳踏開關,壓彎退回,頂料,取管。
