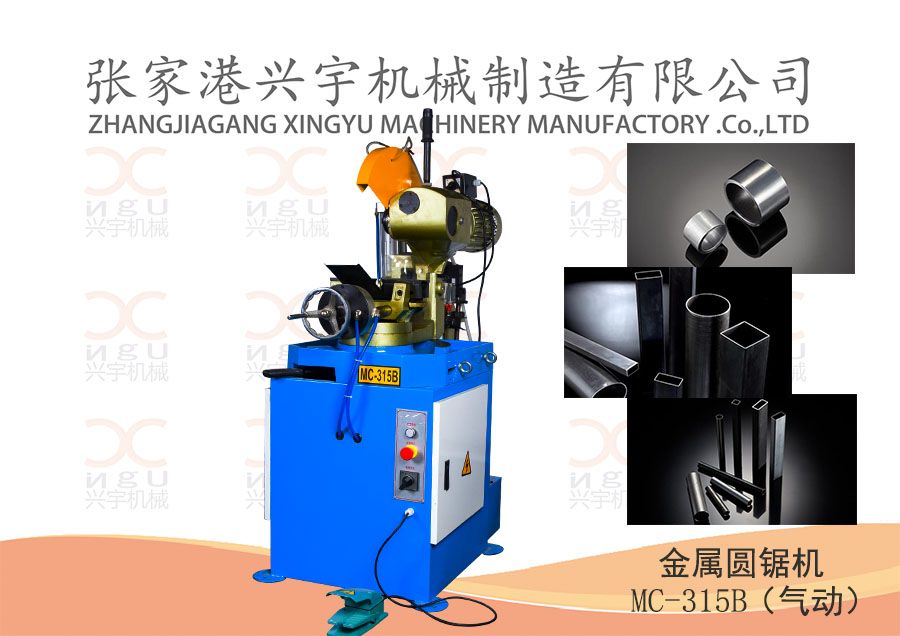

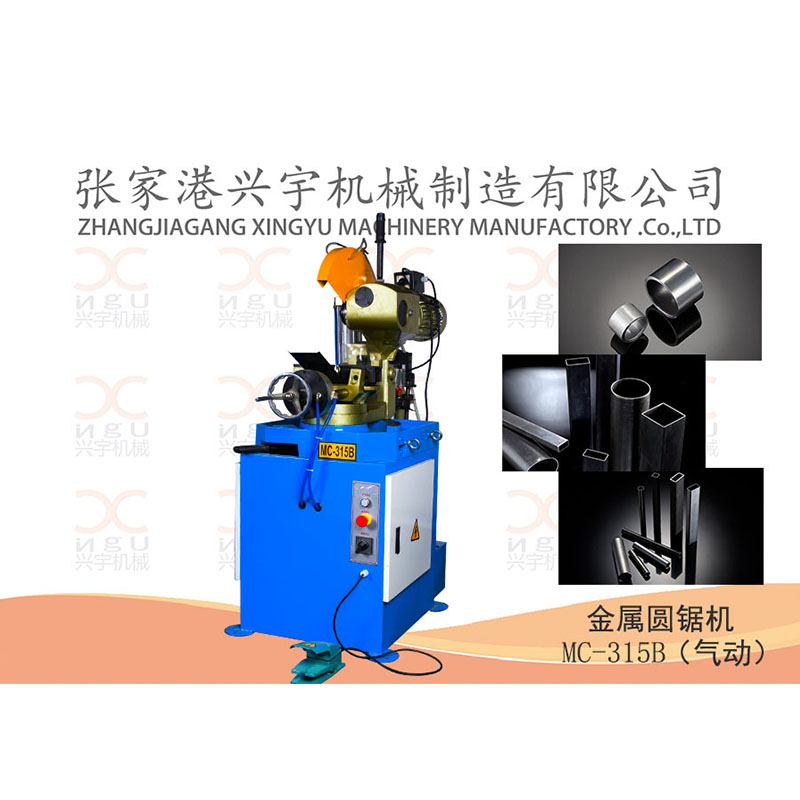

MC315B金屬圓鋸機技術條件
一.概況
MC-315B金屬圓鋸機,是一種半自動的鋸切機床,是本公司在引進國外技術上加以創新和發展的新品,產品性能達同行業先進水平,能鋸切各種截面形狀的普通鋼、不銹鋼、銅、鋁等金屬型材,尤其是鋸切各種管材最為理想。鋸切時只需工件進出,其中工件的夾持、松開、進刀以及鋸切完畢后退刀均由電氣、氣壓控制自動完成,效率高,特適合于24小時的連續作業。
該機特點有:
1、 價格合理,操作方便。
2、 獨特的氣油轉換裝置便利于連續性負荷作業。
3、 噪聲小,無粉塵污染,切口平整、無毛刺。
4、 可正切及斜切各種角度,接口連接完美。
5、 機器體積小,斜切時工件原材料位置不變,占用空間小。
二. 技術參數
1、鋸切電機 2/4極 2.4/3KW
2、電壓 380V 50HZ(控制線路110V 50HZ)
3、冷卻泵電機 90W
4、適用鋸片 Φ≤315內孔 Φ32 銷孔2×Φ11×63
5、氣壓 6Kg/cm2
6、夾鉗開度 110mm
7、機器重量 250Kg

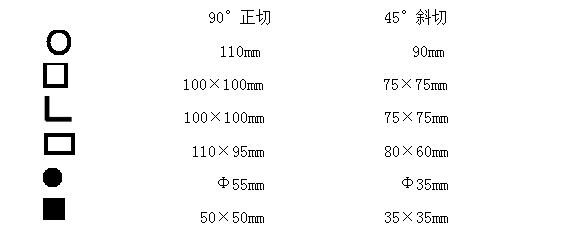

三、鋸切能力
四. 機床的安裝與調試
1、 機器必須安置于堅固的水平地面上,同時四只機腳調整固定好。
2、 接通電源
機器內部線路連接完好,注意兩點:
(1)、供電線路為三相四線制(380V 220V)
(2)、必須機殼接地,確保安全
3、
調試轉向
通電后指示燈亮,然后將變極開關打開(置“1”或“2”檔),這時踩腳踏開關,機器主軸由電機帶動旋轉,所運行方向與護蓋所示箭頭方向一致。如相反則調換三相線中任意兩根即可。
4、 最后將氣壓泵輸出氣壓與機器上接頭相連(注:氣壓6~8Kg/cm2),則整個過程結束。
五. 操作說明
a) 通電、通氣后,切斷電源,向水箱內加入1:10的乳化液(約為水箱容積2/3即可)
b) 裝上鋸片,鋸齒方向與安全蓋上箭頭方向一致,且緊固鋸片
c) 鋸切行程調整
調節上下限螺母,將氣閥關閉后,擰開一點(順時針),讓機頭慢慢下沉,直到鋸片能切斷被切工件為止,上限調使鋸片離開被切工件約10mm左右
d) 夾持調整
將工件放入鉗口內調整手柄,將電源開關,一開一閉狀,直到調整時將工件夾牢為準,此時再將鎖緊螺母緊半圈即可。
六. 注意事項
1、操作本機器請戴上安全目鏡;
2、機臺運行前必須查看鋸片是否裝配正確及牢固;
3、為了確保操作人員安全,請不要穿寬松服和留長發;
4、夾持工件必須牢固,以防打壞鋸片;
5、鈍化了的鋸片必須重新修磨;
6、鋸切中如發生意外,請按緊停開關或再踩一下腳踏開關;
7、鋸片轉速的選擇
本機具有快慢兩檔,快檔適合鋸切2mm以下的高頻焊管,慢檔適合于厚壁管及實芯棒材,另外,鋸切時請注意進刀速度的選擇。
七. 機床的維護和保養
1、機頭內的齒輪油必須定時依要求更換(看指示牌)。
2、三點組合內要注意排水和加油。
3、使用后夾鉗應清理干凈并上好黃油。
4、機頭與轉座必須每班加油潤滑。
5、氣、油轉換裝置中油桶中油液(10#機械油),當機頭下切到最低時,油位不可低于30mm,過低則需加油。
配置單
序號 | 名稱 | 產地 |
1 | 鋸切電機 | 蘇州宏佳電機 |
2 | 電磁閥 | 臺灣亞德克 |
3 | 水泵 | 上海臺工 |
4 | 腳踏開關 | 欣靈電器 |
5 | 交流接觸器 | 臺灣士林 |
6 | 時間接觸器 | 正泰電器 |
7 | 選擇開關 | 溫州長江 |
8 | 停止按鈕 | 臺灣天得 |
9 | 啟動按鈕 | 臺灣天得 |
10 | 二聯件 | 臺灣亞德克 |
11 | 進刀氣缸 | 無錫華良液壓 |
12 | 夾緊氣缸 | 無錫華良液壓 |

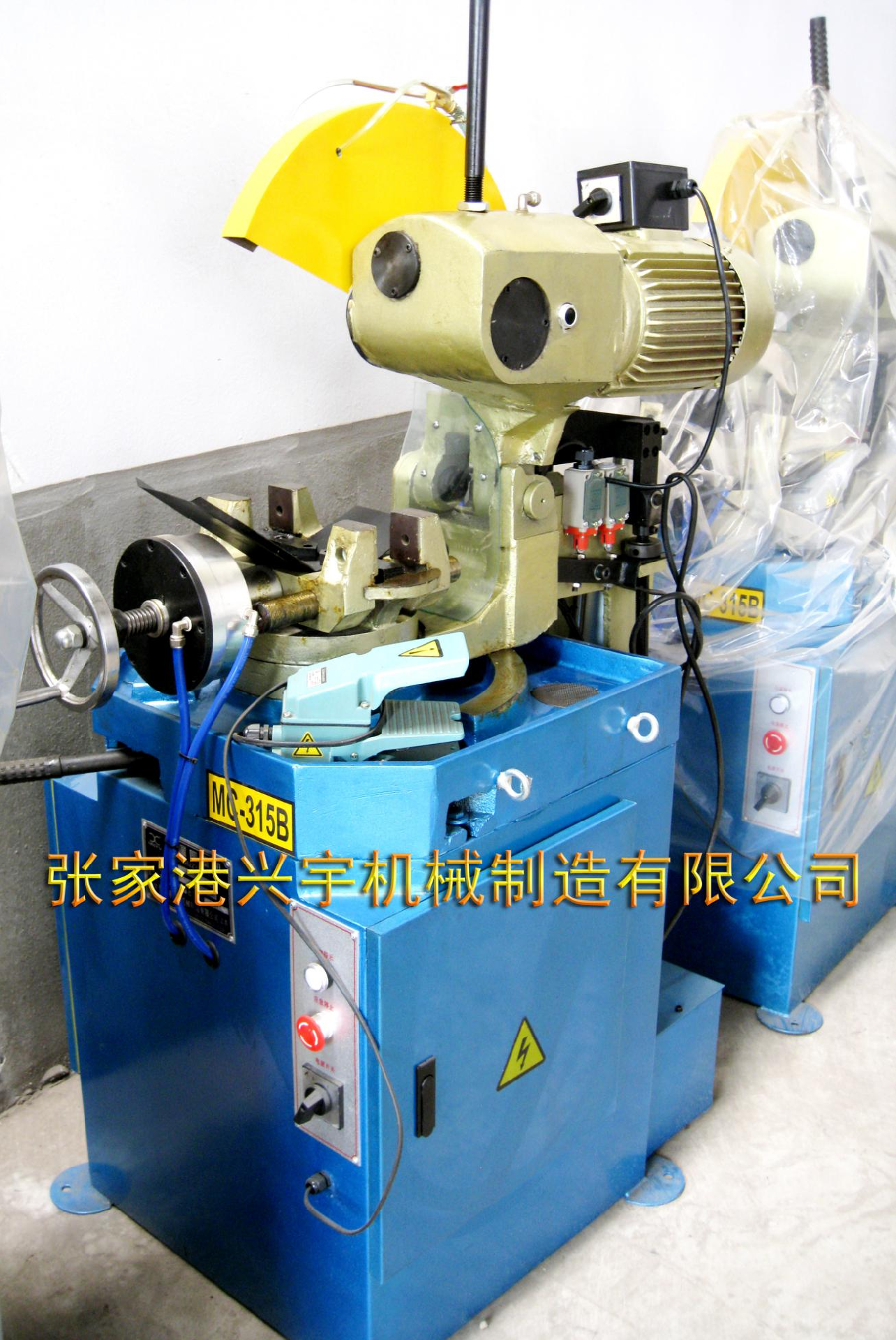

圖片展示
