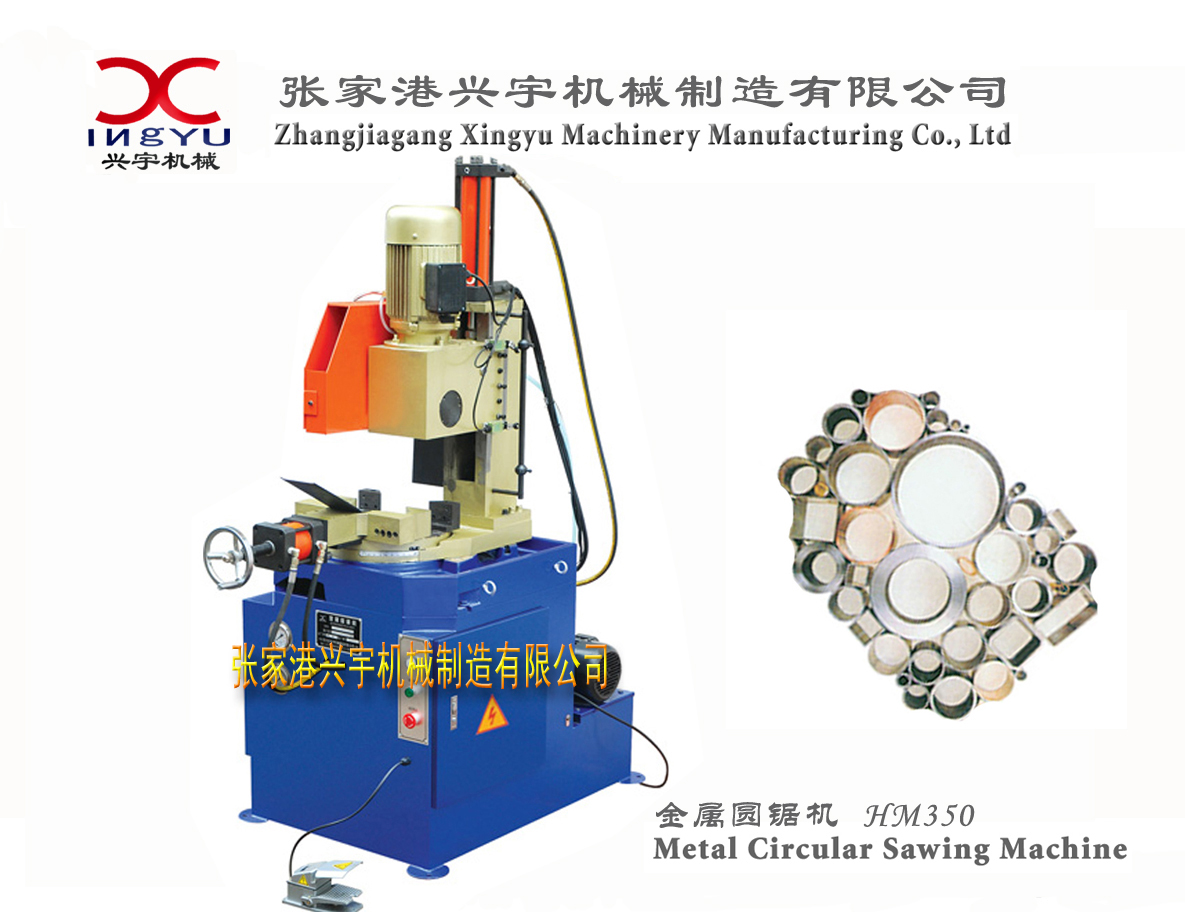

MH-350金屬圓鋸機
一、 概況
MH-350型金屬圓鋸機,是本公司在引進國外先進技術的基礎上,加以創新和發展的一種液壓半自動的鋸切機床,產品性能達同行業先進水平,能鋸切各種截面形狀的普通鋼、不銹鋼、銅、鋁等金屬型材,尤其是鋸切各種管材最為理想。該機采用電、液連動控制,鋸切時只需人工上料、出料,其工件的夾持、松開、進刀、退刀均由電氣、液壓控制自動完成,使加工準確、效率高,適合于長時間連續作業。
該機特點有:
1、 價格合理,操作方便。
2、 液壓控制使工件夾持更牢固、進刀更平穩,有利于連續性負載作業。
3、 噪聲小,無粉塵污染,切口平整、無毛刺。
4、 可正切及斜切各種角度,接口連接完美。
5、 機器體積小,斜切時工件原材料位置不變,占用空間小。
二、 技術參數
1、鋸切電機 | YD112M-4/2 3.3/4.0kw |
2、電壓 | 380V 50HZ(控制線路110V50HZ) |
3、水泵電機 | 40W |
4、適用鋸片 | Ф≤400內孔 Ф32 銷孔2-Ф11×63 |
5、工作壓力 | 5.5MPa |
6、夾鉗開度 | 130mm |
7、油泵電機 | Y90L-4 1.5Kw |
8、葉片泵 | VPV1-20-55 |

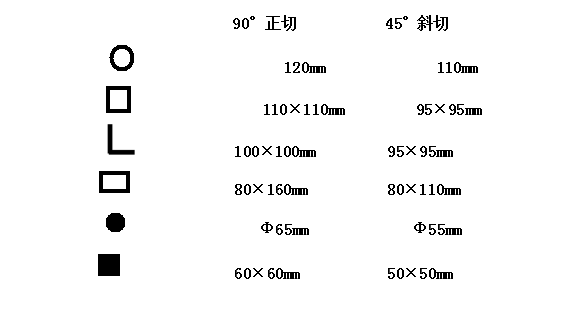

三、 鋸切能力
四、 安裝與調試
1、 機器必須安置于水平地面上,四個底腳用螺栓將其固
定。
2、 機器內部線路已組裝調試好,將電源(380V 50HZ、三
相四線制)接好,同時機臺必須接地,以確保安全。
3、 確認轉向:接通電源后指示燈亮,然后將變極開關打開
(置“1”或“2”檔),此時踩下腳踏開關電機旋轉,視主軸旋轉方向與護蓋上箭頭所示方向一致,如反向則調換三相電源線中任意兩相即可。
五、 操作說明
1. 接通電源,試準旋向后,切斷電源,向油箱加油(推薦:
32#機械油),向水箱內加1:10乳化液。(約水箱容積的2/3即可)
2. 裝上鋸片,鋸齒尖方向要與安全護蓋上箭頭所示方向相
同,且將其緊固。
3. 鋸切行程調整:調節限位螺母,將調速閥關閉后再打開
一點(逆時針),讓機頭空載慢慢下移,直到鋸片能切斷被切工件為止,上限調節使鋸片離開被切工件約10mm左右為宜。
4. 夾持調整:先將調速閥關閉,確保機頭不動,再將工件放入鉗口內調節夾鉗手柄,將電源開關開—關—交替,直至調整到將工件夾牢為準,此時再將鎖緊螺母緊半圈即可。
5. 注意事項:
1. 在操作本機器前請戴上安全墨鏡;
2. 開機前必須檢查鋸片是否安裝正確及牢固;
3. 為了確保操作人員安全,請不要穿寬松服和留長發;
4. 鋸切工件速度要適宜,過快易打壞鋸片;
6. 夾持工件必須牢固,以防打壞鋸片;
7. 鋸片鈍化時必須重新修磨;
8. 更換鋸片前必須先切斷電源;
9. 鋸切中如發生意外,請按急停開關或再踩下腳踏開關;
10. 鋸片轉速的選擇:
本機具有快慢兩檔,快檔適合鋸切2mm以下的高頻焊管,慢檔適合于厚壁管及實心棒材。
六、 機床的維護及保養
1. 機頭內的齒輪油必須定時依要求更換(看指示牌);
2. 安裝鋸片時,要將鋸片、鋸片軸和刀蓋檫干凈;
3. 使用后夾鉗應清理干凈,并上好黃油;
4. 機頭與轉座必須每班加油潤滑;
5. 工作結束或清洗維護機床前一定要切斷電源,以確保安全。

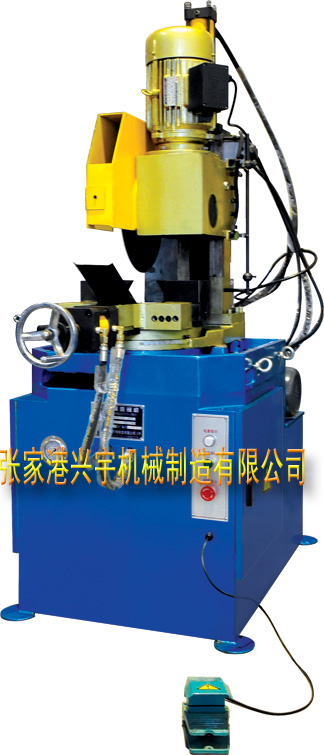

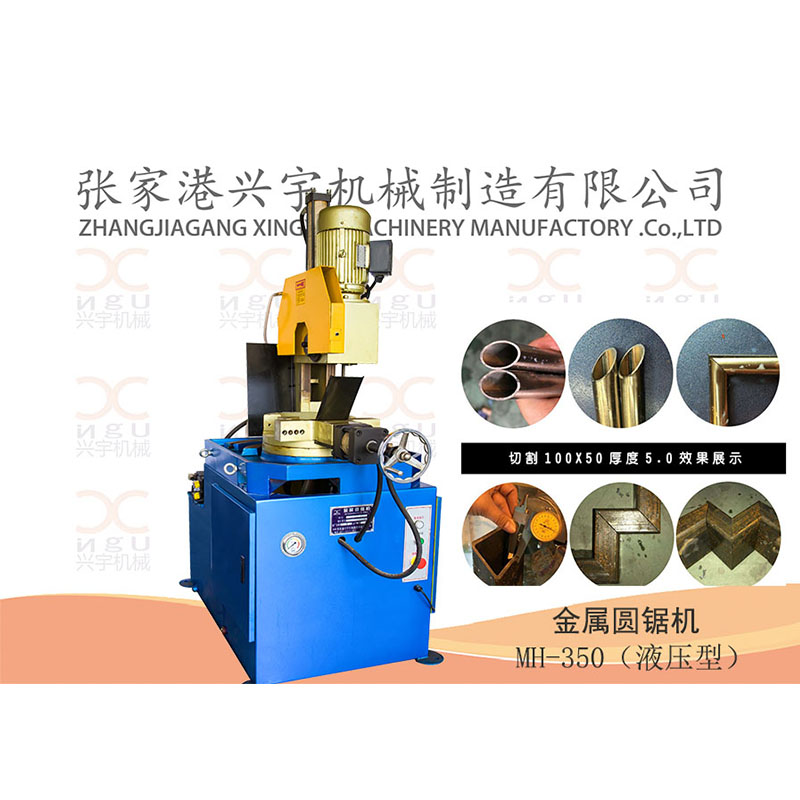

圖片展示
