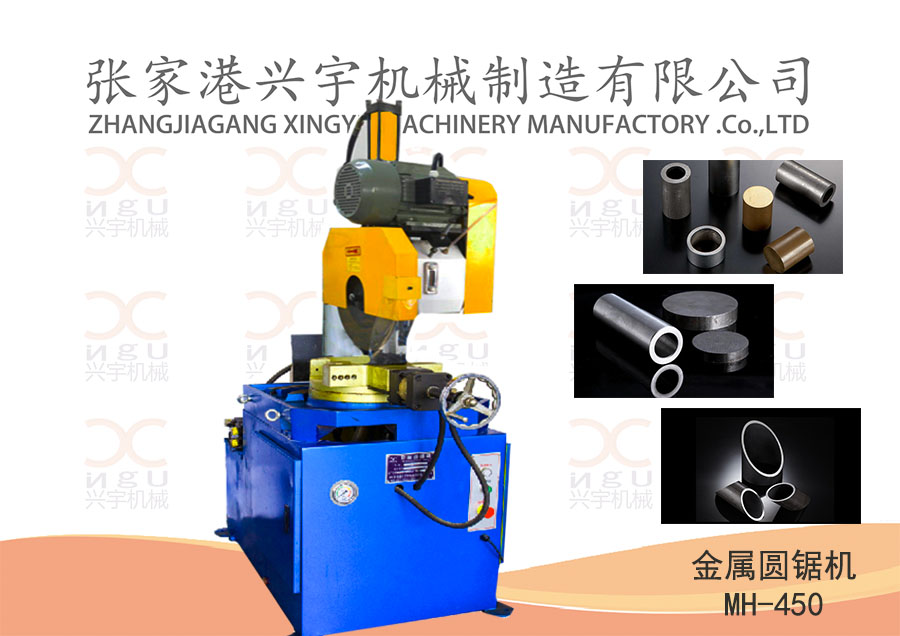

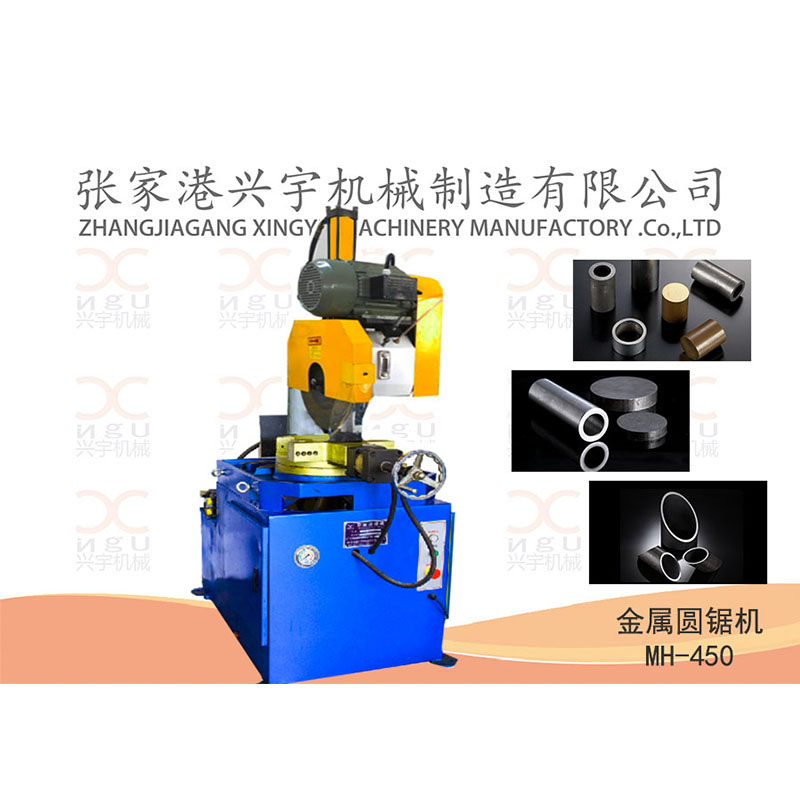

MH-450半自動液壓切管機
第一章 產品性能簡介
一、簡介
450型金屬圓鋸機是一種,自動夾料,自動切割,切斷后自動松夾循環動作的油壓金屬鋸切機床,能鋸切各種不同截面形狀的普通鋼、不銹鋼、銅材、鋁材等金屬材料,尤其是鋸切各種管材較為理想。
本機具有操作簡單、噪音小、無粉塵污染、鋸切質量好、切口內外基本無毛刺、生產效率高等特點。
機器外形尺寸:1300mm×1400mm×1900mm
機器重量:950kg
二、機器的安裝
1.在圓鋸機前根據機器外形尺寸預留足夠的工作空間。
2.使用堆高機運送到位后,輕輕放下,切勿摔倒或強烈碰撞。
3.利用水平儀將機器調整到水平位置。
4.將三相380V、50HZ交流電源和黃綠雙色地線接妥,務必將黃綠雙色地線接地,以免漏電發生危險。
5.接通電源線并接上無熔絲開關或閘刀開關,這時注意不可缺相,以免電機因無法啟動而燒毀。
6.電機啟動后檢查運轉方向與鋸片罩殼上紅色箭頭是否吻合,若相反請將其中兩條相線對調即可,注意黃綠雙色地線不可交換。
7.安裝鋸片時參照鋸片護罩上的紅色箭頭,齒形方向與箭頭方向一致,不可反裝,以免鋸片破裂造成危險;機器工作之前應確保鋸片被防松螺絲鎖緊,否則也會引起鋸片破裂。
第二章 主要技術數據
1.電機功率:2/4變極 2.8/3.6KW
2.電壓: 380V 50HZ
3.冷卻泵電機功率:380V 40W
4.夾鉗最大開度:160mm
5.適用鋸片:外徑Φ300~Φ450mm,內孔Φ32mm/Φ50mm
銷孔2-Φ11×63 mm

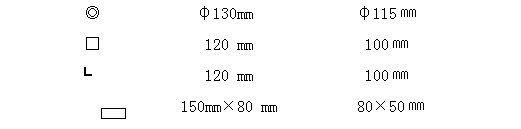

7.最大鋸切能力:
型材 正切90° 斜切30~45°
8. 機械用油配備:
機頭用油:460#雙曲線齒輪油
切削冷卻油:根據所據切材料而定
機頭儲油器油缸用油:320#CPC通用機械油
第三章 操作說明
1.接通電源,試準轉向后切斷總電源,加注2/3水箱高度濃度為1:10的乳化冷卻液。
2.放松浮動夾鉗后鉗座的兩只螺釘,調整后鉗座的位置,大約與主夾鉗的后鉗座對齊,將兩只螺釘鎖緊。
3.將欲切的材料放進夾鉗中,順時針旋轉手輪夾緊工件,再逆時針退3/4圈,再將夾鉗固定螺母鎖緊;調壓閥可將低夾鉗的夾持壓力,以免較薄的工件被夾扁。
4.放松夾鉗,取出工件,關閉電源。
5.將流量控制閥順時針鎖緊至零位,踩下腳踏開關,慢慢調整進刀速度調整進刀至適當?shù)纳疃龋P(guān)閉進刀調速閥,旋轉下降極限設定螺母,機頭上線鋸片需恰好離開鋸切工件的位置至少要有15MM高度,好讓切割時好讓切割電機有足夠的啟動時間距離,以免發生鋸片爆裂。
6.準備切管時,先將流量控制閥順時針鎖緊至零位,踩下腳踏開關,慢慢打開流量控制閥,讓鋸片慢慢接近切割工件,至切割聲音清脆,鐵銷稍微有一點打卷切不能有發焦發黃速度及可,切記進刀速度不可過快。
第四章 保養說明
1. 機油的更換:
第一次7日內,第二次在60日內更換,以后每180日更換一次。更換時將將機頭下方放油悶頭打開放掉舊機油,重新將悶頭纏上防漏膠布后鎖回原位,再?gòu)臋C(jī)頭上端注油口注入新機油,由油窗處觀察,加至油窗一半以上即可。
2.切削液的補充:
選用適當?shù)那邢饕海ㄔ砘海┲苯拥谷氪裁婕纯伞?/span>
4.進刀導軌的潤滑:
在黃油嘴處用黃油槍打入適量的黃油潤滑,每班一次。
5.齒輪間隙的消除:
機器在正常運轉一段時間后,機頭內的齒輪組會有微小磨損從而產生間隙,造成鋸片搖擺,不但會降低鋸切精確度,還有可能發生鋸片破裂的危險,必須經常檢查鋸片的搖擺情況。檢查時關閉機器,用手朝上下方向搖動鋸片,如有搖動表明鋸片軸向間隙過大,首先將壓緊螺帽放松,再將壓緊螺絲鎖緊到鋸片不會搖動的程度即可,最后鎖緊壓緊螺帽。若鋸片徑向間隙過大,須更換蝸輪蝸桿。
6.鋸片的更換:
鋸片不鋒利會造成鋸片破裂,用鈍了的鋸片不可鋸切,必須更換刃磨,更換時請先關閉主電源,將鋸片鎖緊螺絲拆下,更換新磨或新鋸片,注意鋸齒的旋向應與主軸轉向一致,否則無法切削,按裝完畢后依照相反程序恢復原狀,開動機器,檢視運轉正常,鋸片無搖擺現象后方可開始鋸切。
第五章 常見故障及排除
項次 | 故障名稱 | 故障原因 | 排除方法 |
一 | 機頭漏油 | a. 機頭齒輪油標號不對
| 打開放油螺釘,放掉機頭內齒輪油,再擰下進刀手柄,重新加注460#機械油 |
b.機頭油封損壞 | 將主軸拆下,更換油封 | ||
二 | 電機無動作 | a. 保險絲燒斷 b. 交流接觸器KM2不良
| 更換保險絲 檢查交流接觸器KM2接線是否完好或更換交流接觸器KM2 |
c. 熱過載跳掉 | 熱過載復位 | ||
d. 時間繼電器不良 | 更換時間繼電器 | ||
三 | 通電后夾鉗不夾 | a. 交流接觸器KM1不良 | 檢查交流接觸器KM1接線是否完好或更換交流接觸器KM1 |
b.夾緊油缸不良 | 檢查夾緊油缸是否完好或更換夾緊氣缸 | ||
四
| 機頭無動作
| a. 油缸不良 | 檢查油缸是否完好或更換油缸 |
b. 電磁閥不良 | 檢查電磁閥線圈是否完好或更換電磁閥 | ||
c. 壓力不夠 | 順時針旋轉油泵上油壓調節螺絲至壓力30-50MPa | ||
五 | 排水開關不排水 | a. 切削液中雜屑過多使排水開關堵塞 | 清理切削液中雜屑或更換切削液 |
b. 水泵下口處被雜物堵死 | 清理水泵下口處或更換排水開關 | ||
c. 水泵燒掉 | 更換水泵 |
第七章 鋸片齒數參照表
序號 | 齒數(T) 材料壁厚 | 鋸片外徑 | ||
Φ275mm | Φ300mm | Φ350mm | ||
1 | 0.6 | 300T | 350T | 400T |
2 | 0.8 | 280T | 300T | 350T |
3 | 1.0 | 240T | 280T | 300T |
4 | 1.2 | 220T | 240T | 280T |
5 | 1.4 | 200T | 220T | 280T |
6 | 1.6 | 200T | 220T | 280T |
7 | 2.0 | 180T | 180T | 220T |
8 | 2.5 | 180T | 180T | 220T |
9 | 3.0 | 150T | 150T | 180T |
10 | Φ19(實心) | 120T | 120T | 120T |
11 | Φ22(實心) | 120T | 120T | 120T |
12 | Φ25(實心) | 90T | 90T | 90T |
13 | Φ38(實心) | 90T | 90T | 90T |
14 | Φ50(實心) | 64T | 64T | 64T |
