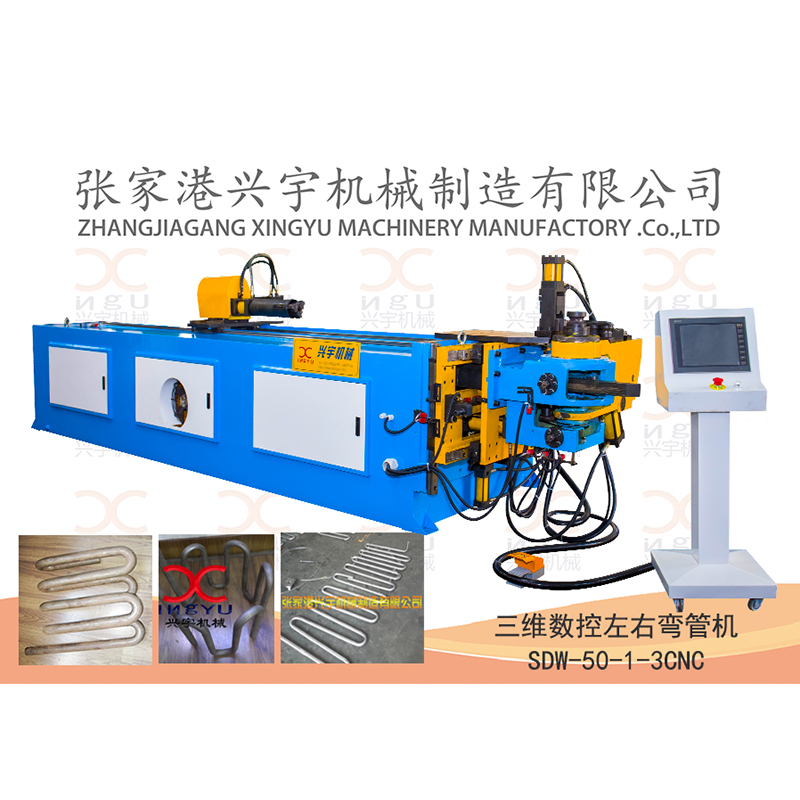

SDW50-1-3CNC全自動彎管技術參數
一、SDW50-2-3CNC 全自動彎管機主要技術參數
序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Ф 50×2 | mm | |
2 | 最大穿芯距離 | 2600 | mm | 距離可按客戶定制 |
3 | 最大彎曲角度 | 190° | 度 | 彎曲精度±0.1° |
4 | 最大彎曲數 | 20 | 個 | |
5 | 旋轉角度 | 0～±360° | 度 | 轉角精度±0.1° |
6 | 送料精度 | ±0.1 | mm | |
7 | 彎曲程式記憶容量 | 500 | 組 | |
8 | 送料伺服電機 | 1.5 | kw | |
9 | 轉角伺服電機 | 0.4 | kw | |
10 | 換模、移位伺服電機 | 0.75 | kw | |
11 | 機器外形 | 3300×1000× | mm | |
（長×寬×高） | 1200 | |||
12 | 機器重量 | 2500 | kg | |
二、機械主要構件及主要元器件
1、機械主要結構由優質鋼板焊接而成，強度高，鋼度大。
2、結構件采用打砂方式除銹并噴有防銹漆。
3、觸摸屏采用臺灣海特克股份有限公司生產的 10.4 英寸“海泰克”.
4、采用臺達公司進口的 PLC 程序機，伺服驅動器和伺服電機為日本產三菱， 結構緊湊、精度高、使用壽命長。
5、接近開關和編碼器分別為日本“歐姆龍”和日本“NEMICOM”內密控，密封 性能強。
6、油泵和電磁閥分別來自臺中國著名品牌“海泰克”和臺灣“朝田液壓”，油
位高度有清晰直觀的顯示。
三、機械主要功能
1、程式編寫及輸入均直接在人機對話式觸控屏幕上進行，所有訊息說明均可 自行選擇以中文顯示。
2、程式和資料有密碼保護功能。
3、轉角和送料為電機伺服控制。
張 家 港 興 宇 機 械 制 造 有 限 公 司
ZHANGJIAGANG XINGYU MACHINERY MANUFACTORY .Co.,LTD
Tel：0512-58620093 58620156 Fax：0512-58622361
Http://www.hazirpazar.com. E- mail:xy@jsxingyu.com.cn
四．SDW50-2-3CNC 主要元器件
分類 | 名稱 | 數量 | 產地 |
10.4 英寸彩色觸控屏幕 | 1 | 臺灣海泰克 | |
DVP-32EH 程序控制器 | 1 | 臺灣臺達電子 | |
DVP08HN11R 擴展模塊 | 3 | 臺灣臺達電子 | |
電 | HF-KE73W1-S100 400W 伺服電機 | 1 | 日本三菱 |
器 | MR-E-70A-KH003 伺服驅動器 | 1 | 日本三菱 |
部 | |||
分 | MR-J3-750A 750W 伺服電機 | 2 | 日本三菱 |
HF-SP302 伺服驅動器 | 2 | 日本三菱 | |
MR-J3-150A 1500W 伺服電機 | 1 | 日本三菱 | |
HF-SP302 伺服驅動器 | 1 | 日本三菱 | |
葉片油泵 PV2R1-19 | 1 | 無錫海泰克 | |
溢流閥 SBSG-03-H | 1 | 臺灣朝田液壓 | |
電磁閥 D5-02-3C2-A15 | 8 | 臺灣朝田液壓 | |
液 | |||
電磁閥 D5-02-2B2-A15 | 1 | 臺灣朝田液壓 | |
壓 | |||
部 | 電磁閥 D5-02-2B2B-A15 | 2 | 臺灣朝田液壓 |
分 | |||
液控單向閥 MPW-02 | 4 | 臺灣朝田液壓 | |
疊加式減壓閥 MRP-02-C | 2 | 臺灣朝田液壓 | |
疊加式節流閥 MSW-02X | 2 | 臺灣朝田液壓 | |
EG080-20 伺服減速器 | 1 | 臺灣艾迪斯機械 | |
EG120-20 伺服減速器 | 2 | 臺灣艾迪斯機械 | |
機 | EG160-5 伺服減速器 | 1 | 臺灣艾迪斯機械 |
械 | 線性導軌 HGH25CA2R2600ZACⅡ | 2 | 臺灣銀泰 |
部 | |||
分 | 線性導軌 HGW20CA2R550ZACⅡ | 2 | 臺灣銀泰 |
線性導軌 HGH60CA2R860ZACⅡ | 2 | 臺灣銀泰 | |
線性導軌 HGW60CA2R1040ZACⅡ | 2 | 臺灣銀泰 | |
