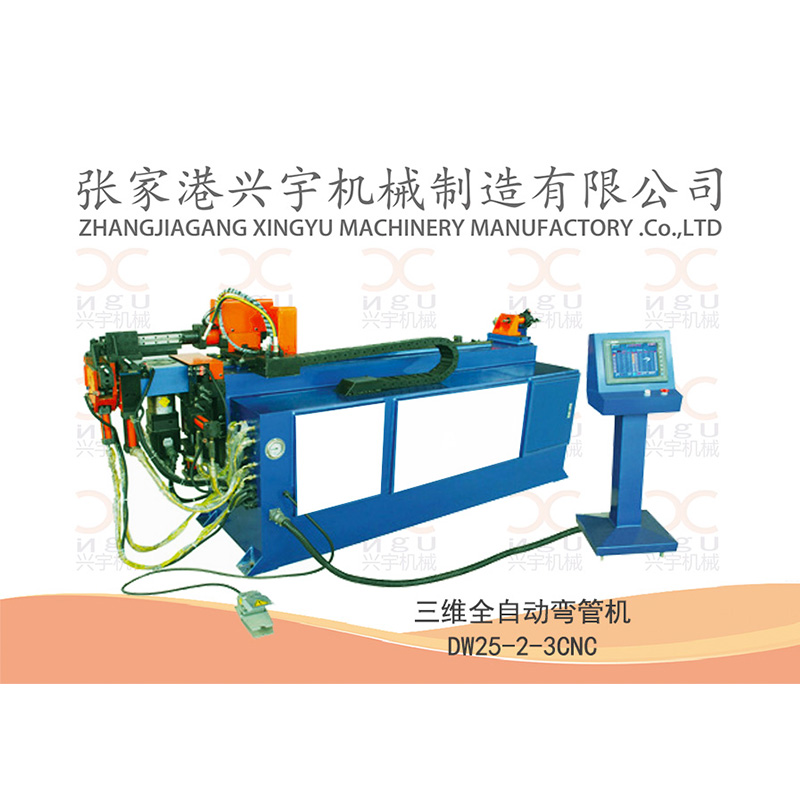

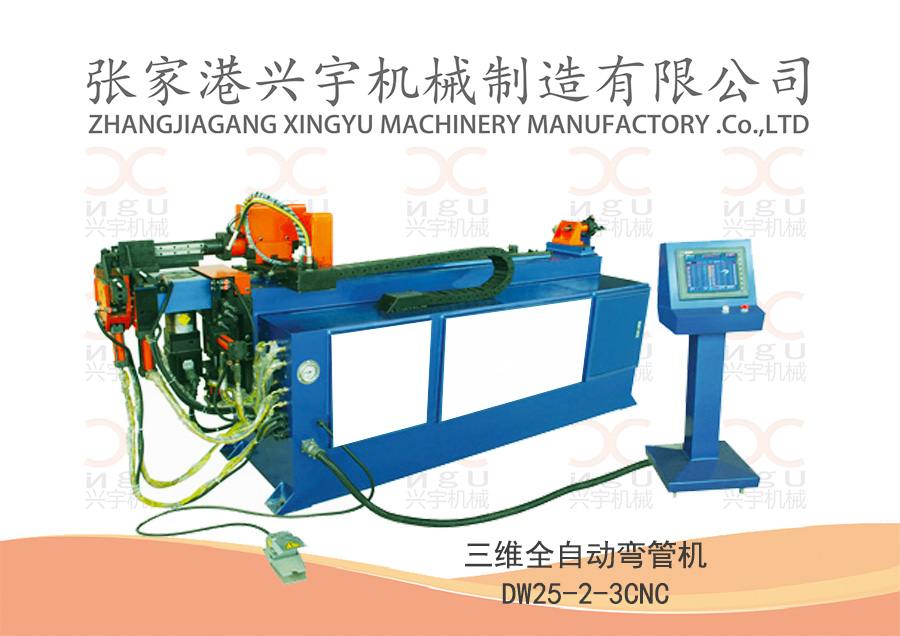

全 自 動 彎 管 機
DW25-2-3CNC
1、機械主要技術參數
序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Ф25×2 | mm | |
2 | 最大送料距離 | 1400 | mm | |
3 | 雙模中心距離 | 80 | mm | |
4 | 雙模半徑差距 | 60 | mm | |
5 | 最大彎曲角度 | 190° | 度 | 彎曲精度±0.1° |
6 | 最大彎曲數 | 20 | 個 | |
7 | 旋轉角度 | 0~±360° | 度 | 轉角精度±0.05° |
8 | 旋轉軸重復定位精度 | ±0.05° | 度 | |
9 | 送料精度 | ±0.05 | mm | |
10 | 送料軸重復定位精度 | ±0.05 | mm | |
11 | 彎曲軸重復定位精度 | ±0.05° | 度 | |
12 | 綜合彎曲效率 | 1次彎曲/5sec | ||
13 | 彎曲程式記憶容量 | 500 | 組 | |
14 | 伺服馬達功率 | 2.5 | KW | |
15 | 油泵電機功率 | 2.2 | KW | |
16 | 系統額定壓力 | 4 | MPa | |
17 | 油泵排量 | 12 | ml/轉 | |
18 | 機器外形尺寸 | 2550×600×1350 | mm | |
19 | 機器重量 | 700 | kg | |
20 | 液壓油(冬天) | 32#抗磨液壓油 | ||
21 | 液壓油(夏天) | 46#抗磨液壓油 |
3、機械主要構件及主要元器件
3.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
3.2結構件采用打砂方式除銹并噴有防銹漆。
3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”,英文為“HITECH”。
3.4采用臺達公司進口的PLC程序機和伺服驅動器,伺服電機為日本原產三菱電機,結構緊湊、精度高、使用壽命長。
3.5接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控,密封性能強。
3.6油泵和電磁閥分別來自臺灣著名品牌“海特克液壓”和日本“朝田液壓”,油位高度有清晰直觀的顯示。
4、機械主要功能
4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可自行選擇以中文顯示。
4.2程式和資料有密碼保護功能。
4.3彎管、轉角和送料為電機伺服控制。
4.4單層模、雙層模或在同一組輪模上可變化6D以上元曲率功能,提供選擇。
4.5機械控制系統有加工計數功能及故障自診功能。
4.6機械具有安全防護和急停保護功能。
5、隨機出廠文件和資料
5.1產品合格證1份。
5.2使用說明書1份。
5.3隨機配密封圈一套。
5.4隨機配內六角扳手一套。
5.5模具圖紙(按合同提供)。
圖片展示:
