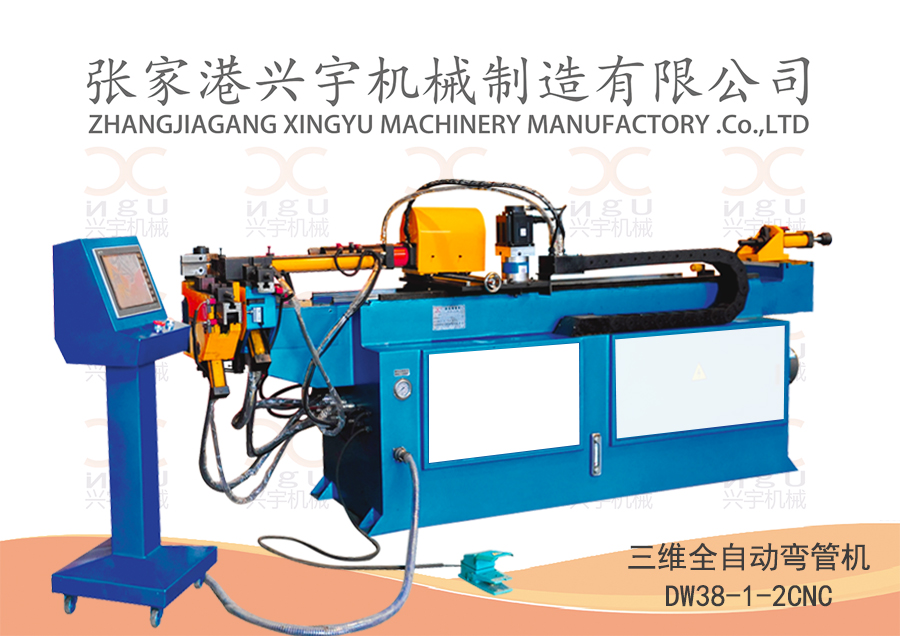

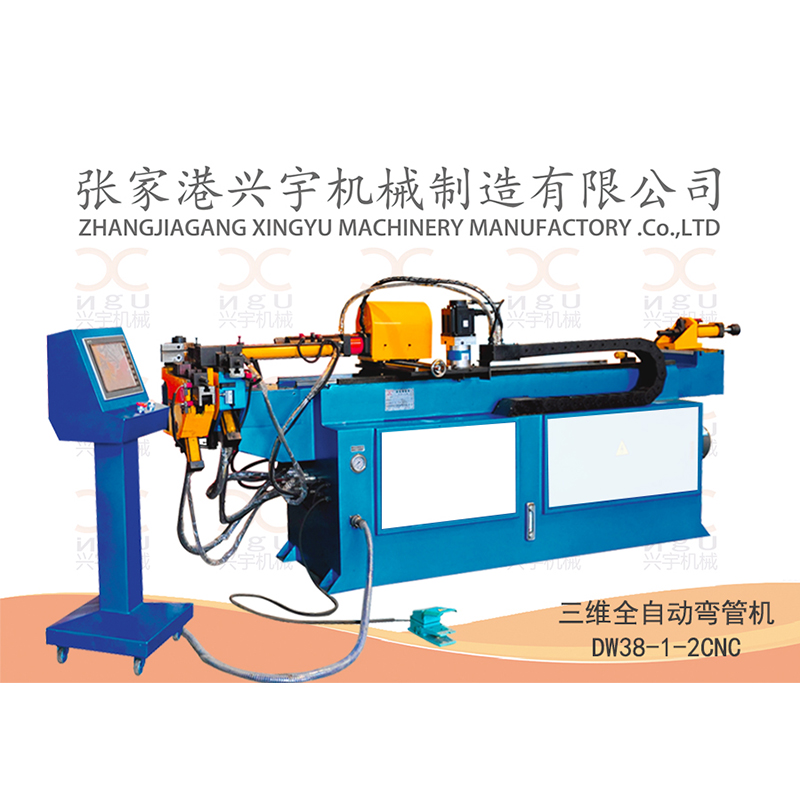

全 自 動 三 維 液 壓 彎 管 機
DW38-1-2CNC
1、機械主要技術參數:
最大彎管能力 f38′2 A3
彎曲半徑范圍 R25-200
最大彎曲角度 195°
最大彎曲長度 1800
彎曲速度 60° \sec
彎管轉角精度 ±0.1°
系統額定壓力 12Mpa
油泵排量 14L/min
司服馬達功率 400W
自動送料伺服馬達功率 1.5KW
電機功率 4KW
機器外形尺寸 3400×700×1300
機器重量 1200kg
液壓油 32#抗磨液壓油(冬天)
46#抗磨液壓油(夏天)
2、 原理介紹:
本機由主傳動機構、芯棒機構、頂料機構、夾料機構、小車送料裝置、伺服轉角裝置、電氣系統及液壓系統等主要部分組成。工作時,由電動機帶動油泵旋轉,供給壓力油,并由觸摸屏設置參數,微電腦(PLC)發出指令,控制各電磁閥的開啟、關閉,使各油缸按一定順序和規律動作,以達到高精度彎制空間立體管的目的。
3、機械主要構件及主要元器件:
3.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
3.2結構件采用打砂方式除銹并噴有防銹漆。
3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”,英文為“HITECH”。
3.4采用臺達公司進口的PLC程序機和伺服驅動器,伺服電機為臺灣原產VGM,結構緊湊、精度高、使用壽命長。
3.5接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控,密封性能強。
3.6油泵和電磁閥分別來自臺灣著名品牌“朝田液壓”和日本“榆次油研”,油位高度有清晰直觀的顯示。
4、機械主要功能:
4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可自行選擇以中文顯示。
4.2程式和資料有密碼保護功能。
4.3轉角和送料為電機伺服控制。
4.4機械控制系統有加工計數功能及故障自診功能。
4.5機械具有安全防護和急停保護功能。
5、隨機出廠文件和資料:
5.1產品合格證1份。
5.2使用說明書1份。
5.3隨機配密封圈一套。
5.4隨機配內六角扳手一套。
5.5模具圖紙(按合同提供)。
第二部分 安裝、驗收、培訓、售后服務
1、 安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、售后服務。
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,24小時內(節假日除外)派員到需方現場。
附:DW38-1-2CNC全自動彎管機主要元器件目錄表
DW38-1-2CNC全自動彎管機 | |||
主要元器件目錄 | |||
分類 | 名稱 | 數量 | 產地 |
電器部分 | 10.4英寸彩色觸控屏幕 | 1 | 臺灣海泰克 |
DVP-32EH程序控制器 | 1 | 臺灣臺達電子 | |
DVP08HN11R擴展模塊 | 2 | 臺灣臺達電子 | |
ASMT04L 400W伺服電機 | 1 | 日本三菱 | |
ASD-A04伺服驅動器 | 1 | 日本三菱 | |
ASMT15M 1500W伺服電機 | 1 | 日本三菱 | |
ASD-A15伺服驅動器 | 1 | 日本三菱 | |
液壓部分 | 葉片油泵P214 | 1 | 臺灣黎明液壓 |
溢流閥SBSG-03-H | 1 | 朝田液壓 | |
電磁閥D5-02-3C2-A15 | 6 | 朝田液壓 | |
電磁閥D5-02-2B2-A15 | 1 | 朝田液壓 | |
電磁閥D5-02-2B2B-A15 | 2 | 朝田液壓 | |
液控單向閥MPW-02 | 2 | 朝田液壓 | |
疊加式減壓閥MRP-02-C | 2 | 朝田液壓 | |
疊加式節流閥MSW-02X | 2 | 朝田液壓 | |
機械部分 | EG060伺服減速器 | 1 | 臺灣艾迪斯機械 |
EG120伺服減速器 | 1 | 臺灣艾迪斯機械 | |
線性導軌HGH25CA2R2000ZACⅡ | 2 | 臺灣銀泰 | |
線性導軌HGW20CA2R550ZACⅡ | 2 | 臺灣銀泰 |

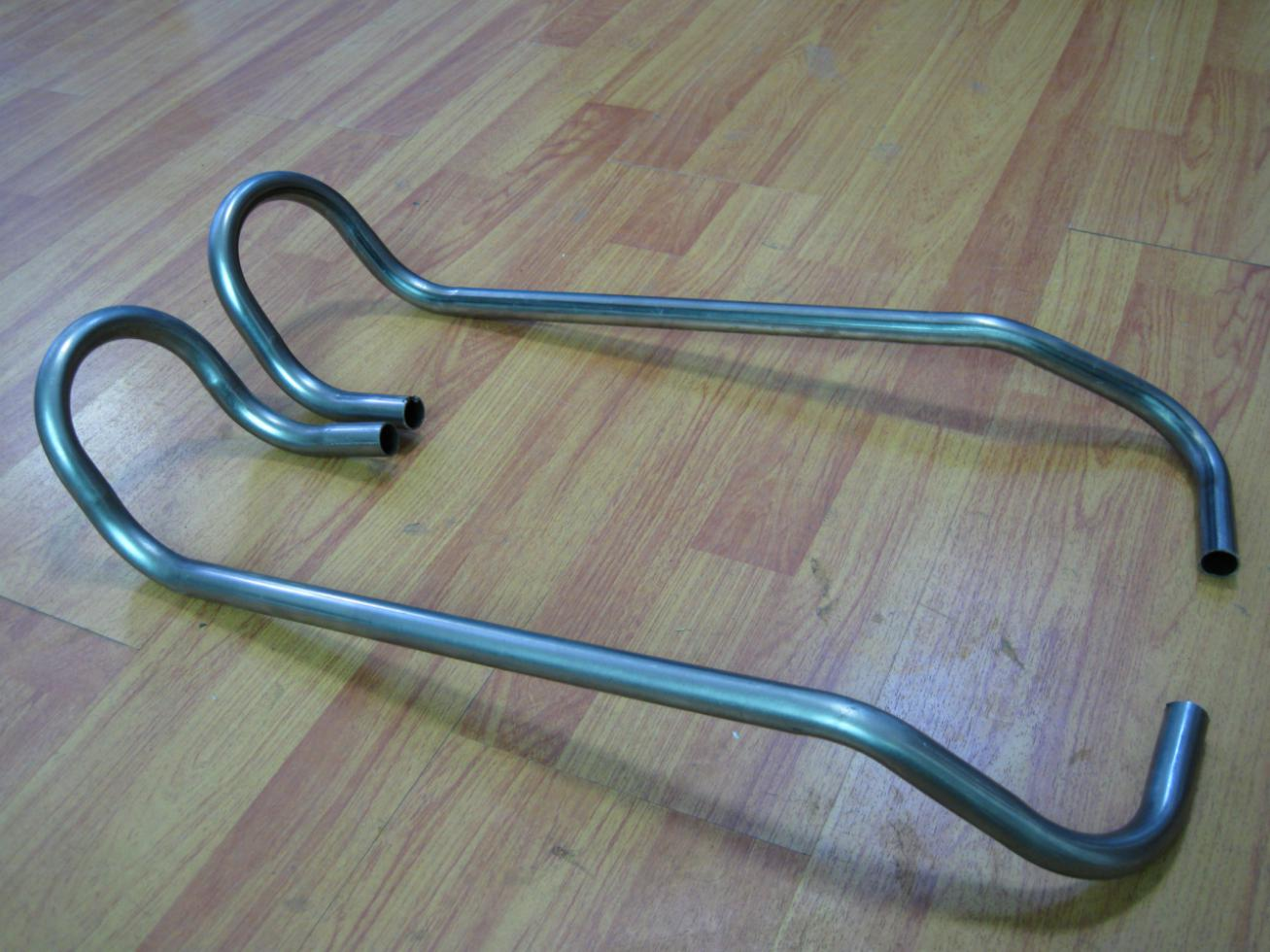

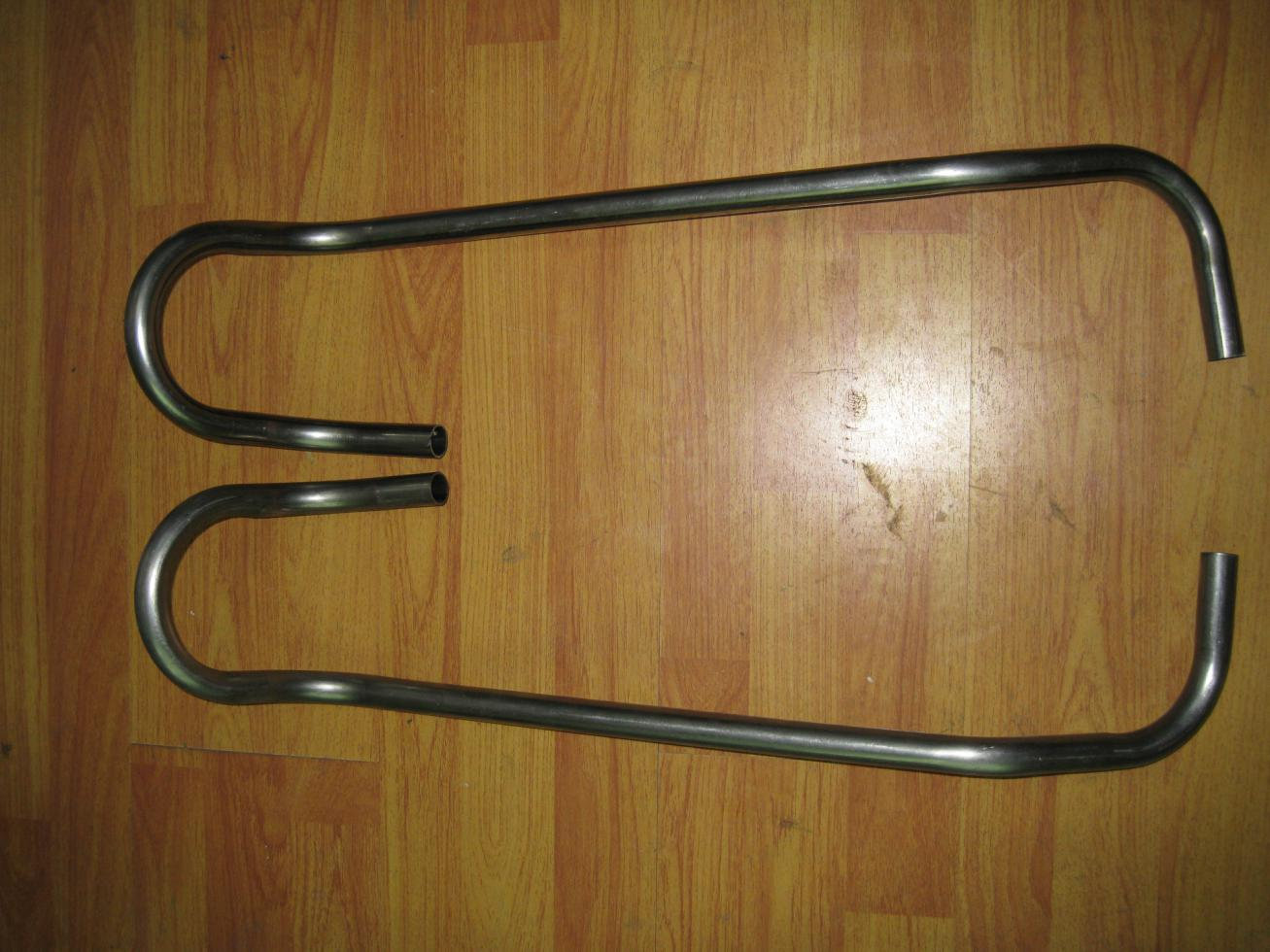

圖片展示:
