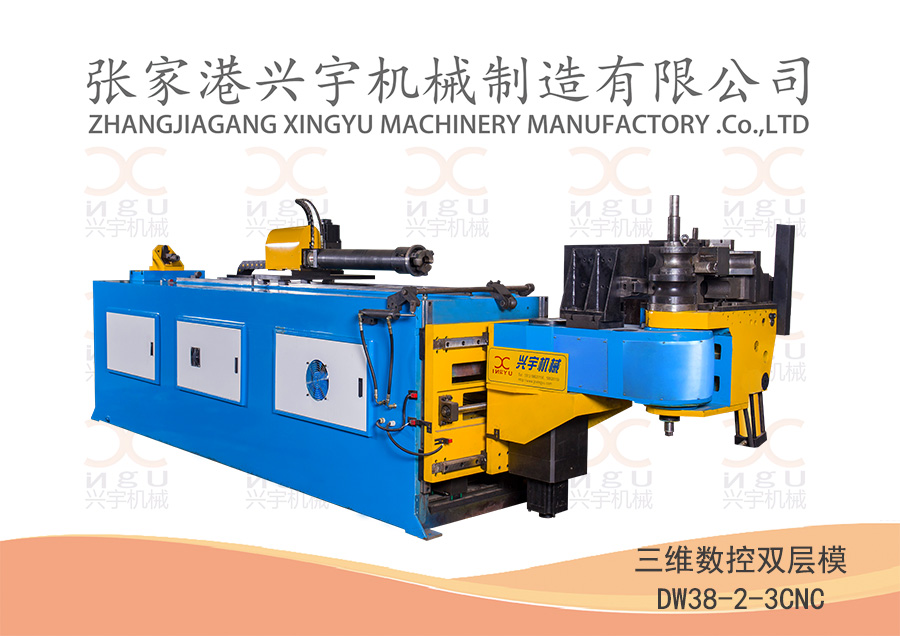

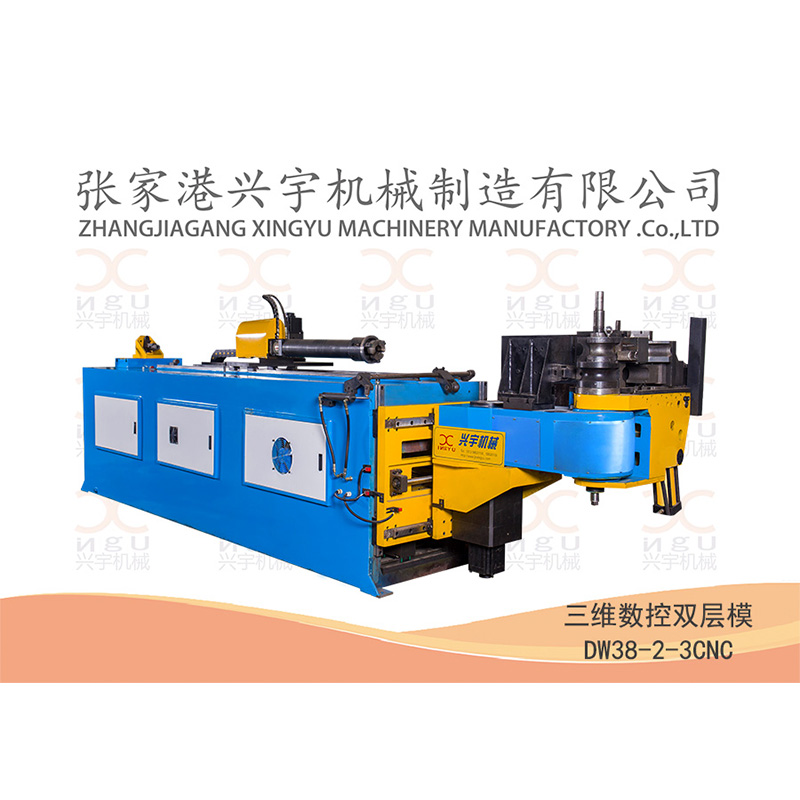

全 自 動 彎 管 機
DW38-2-3CNC
技 術 參 數
1、機器型號:DW38-2-3CNC 單頭三維數控雙層模伺服彎管機

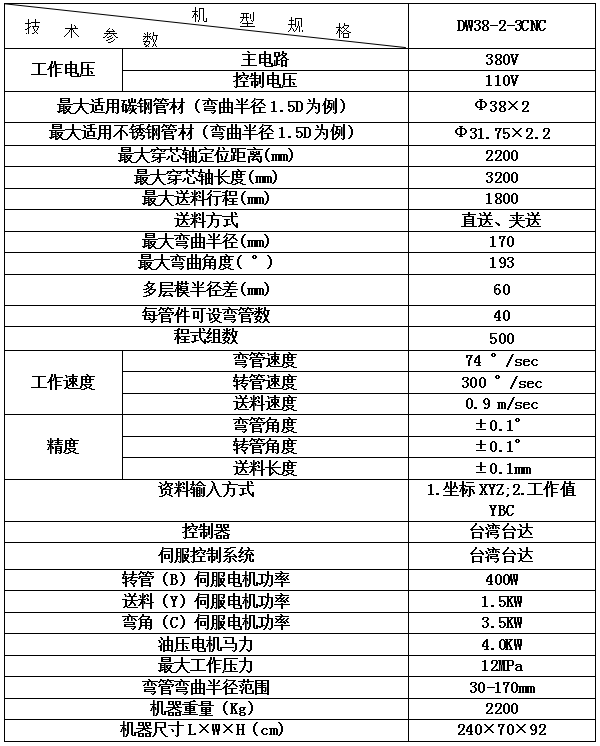

2、機械主要技術參數
3、機械主要構件及主要元器件
3.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
3.2結構件采用打砂方式除銹并噴有防銹漆。
3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”,英文為“HITECH”。
3.4采用日本三菱公司進口的PLC程序機和伺服驅動器,伺服電機為日本原產三菱,結構緊湊、精度高、使用壽命長。
3.5接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控,密封性能強。
3.6電磁閥均來自臺灣著名品牌“液壓朝田”,油位高度有清晰直觀的顯示。
4、機械主要功能
4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可自行選擇以中文顯示。
4.2程式和資料有密碼保護功能。
4.3彎管、轉角和送料為電機伺服控制。
4.4單層模、雙層?;蛟谕唤M輪模上可變化6D以上元曲率功能,提供選擇。
4.5機械控制系統有加工計數功能及故障自診功能。
4.6機械具有安全防護和急停保護功能。
5、隨機出廠文件和資料
5.1產品合格證1份。
5.2使用說明書1份。
5.3隨機配密封圈一套。
5.4隨機配內六角扳手一套。
5.5模具圖紙(按合同提供)。
第二部分 安裝、驗收、培訓、售后服務
1、安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、售后服務。
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,24小時內(節假日除外)派員到需方現場。
其他:

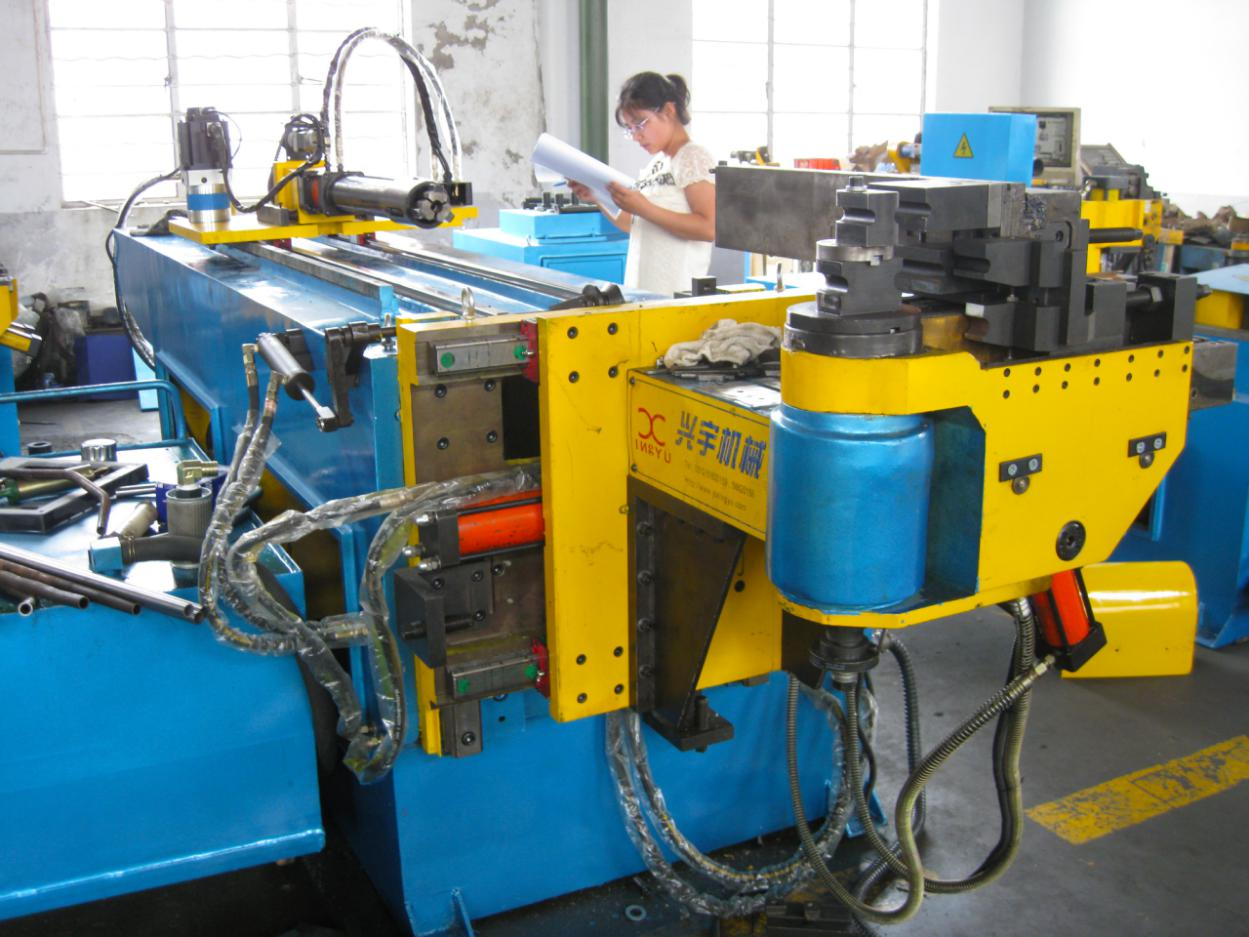

圖片展示
附一:DW38-2-3CNC全自動彎管機主要元器件目錄表
序號 | 部件名稱 | 規格型號 | 數量 | 生產廠家/產地 |
一、電控部分: | ||||
1 | 觸控熒屏(尺寸) | 10.4英寸(彩屏) | 1 | 臺灣海泰克/臺灣 |
2 | PLC、CPU | FX3U-32MT | 臺灣臺達/臺灣 | |
3 | 送料伺服電機 | ASMTISM | 1 | 日本三菱/日本 |
4 | 轉管伺服電機 | ASMT04L | 1 | 日本三菱/日本 |
5 | 彎角伺服電機 | ASMT30M | 1 | 日本三菱/日本 |
6 | 送料伺服驅動器 | ASD-A15 | 1 | 日本三菱/日本 |
6 | 轉管伺服驅動器 | ASD-A04 | 1 | 日本三菱/日本 |
7 | 彎管伺服驅動器 | ASD-A30 | 1 | 日本三菱/日本 |
8 | 油泵電機 | Y112M-4 | 1 | 太湖電機/無錫 |
9 | 近接開關 | TL-Q5MC1-F-Z | 12 | 日本歐姆龍/上海 |
10 | 電磁接觸器 | CJX2-2510 | 1 | 正泰電器/浙江 |
11 | 電磁閥 | 多種 | 12 | 臺灣朝田/臺灣 |
二、液壓部分: | ||||
12 | 主夾油缸 | Φ57×Φ45×138mm | 1 | 自制 |
13 | 輔夾油缸 | Φ57×Φ45×121mm | 1 | 自制 |
14 | 輔推油缸 | Φ55×Φ40×442mm | 1 | 自制 |
15 | 彎管油缸 | 不需要(伺服電機彎管) | ||
16 | 芯棒油缸 | Φ76×Φ63×175mm | 1 | 自制 |
17 | 料夾油缸 | Φ100×Φ85×69mm | 1 | 自制 |
18 | 水平移動油缸 | Φ76×Φ63×235mm | 1 | 自制 |
19 | 扶料油缸 | Φ42×Φ32×203mm | 1 | 自制 |
20 | 油泵 | PVL1-17-F-1R-U | 1 | 臺灣海特克/無錫 |
21 | 電磁閥 | 20 | 臺灣朝田/臺灣 | |
三、機械部分: | ||||
22 | 送料齒排 | M=2 | 1 | 自制 |
23 | 直線導軌 | HGH25CA2R2000ZACⅡ | 2 | 臺灣上銀 |
HGW20CA2R550ZACⅡ | 2 | 臺灣上銀 | ||
HGH45CA2R660ZACⅡ | 2 | 臺灣上銀 | ||
HGW45CA2R840ZACⅡ | 2 | 臺灣上銀 | ||
24 | 減速機 | EG120-5 | 1 | 臺灣ADC/臺灣 |
EG060-20 | 1 | 臺灣ADC/臺灣 | ||
EG160-32 | 1 | 臺灣ADC/臺灣 |
