三維數控彎管機 DW50-1-2CMC 技術參數
1、機械主要技術參數:
序號 | 主要技術參數 | 參數值 | 備注 |
1 | 最大彎管能力 | Ф50×2 mm | |
2 | 最大彎曲長度 | 2500 mm | |
3 | 彎曲半徑范圍 | R35-250 | |
4 | 最大彎曲角度 | 195°度 | 彎曲精度±0.1° |
5 | 最大彎曲數 | 20個 | |
6 | 彎曲速度 | 44°\sec | |
7 | 旋轉角度 | 0~±360°度 | 轉角精度±0.1° |
8 | 送料精度 | ±0.1 mm | |
9 | 系統額定壓力 | 12Mpa | |
10 | 油泵排量 | 19L/min | |
11 | 彎曲程式記憶容量 | 500組 | |
12 | 司服馬達功率 | 400W | |
13 | 自動送料伺服馬達功率 | 1.5KW | |
14 | 電機功率 | 5.5KW | |
15 | 機器外形尺寸 | 5000×1600×1700 | |
16 | 機器重量約 | 3500kg | |
17 | 液壓油 | 32#抗磨液壓油(冬天) | 46#抗磨液壓油(夏天)
|
二、性能特點:
1.普通型及數值控制(NC)型功能完全具備。
2.小車的送料及空間轉角均為伺服控制。
3.空間轉角為伺服驅動,精度高、工作效率高。
4.采用觸控熒屏配合可運算型電腦、功能強。
5.500組彎管資料設定儲存,多種角度一氣呵成
6.調節式芯棒座可實現雙層及多層膜彎曲變化調節。
7.DW-CNC經濟型、送料及空間轉角均為機械手動式,節約用戶成本。
8.特殊設計自動或手動式芯棒注油。
適用材料:鋼管、不銹鋼管、銅管、鋁管等管型材。
特殊配件:特殊模具、防皺板、輔推裝置等。
三、工作原理:
本機由主傳動機構、芯棒機構、頂料機構、夾料機構、小車送料裝置、伺服轉角裝置、電氣系統及液壓系統等主要部分組成。工作時,由電動機帶動油泵旋轉,供給壓力油,并由觸摸屏設置參數,微電腦(PLC)發出指令,控制各電磁閥的開啟、關閉,使各油缸按一定順序和規律動作,以達到高精度彎制空間立體管的目的。
四、機器概況:

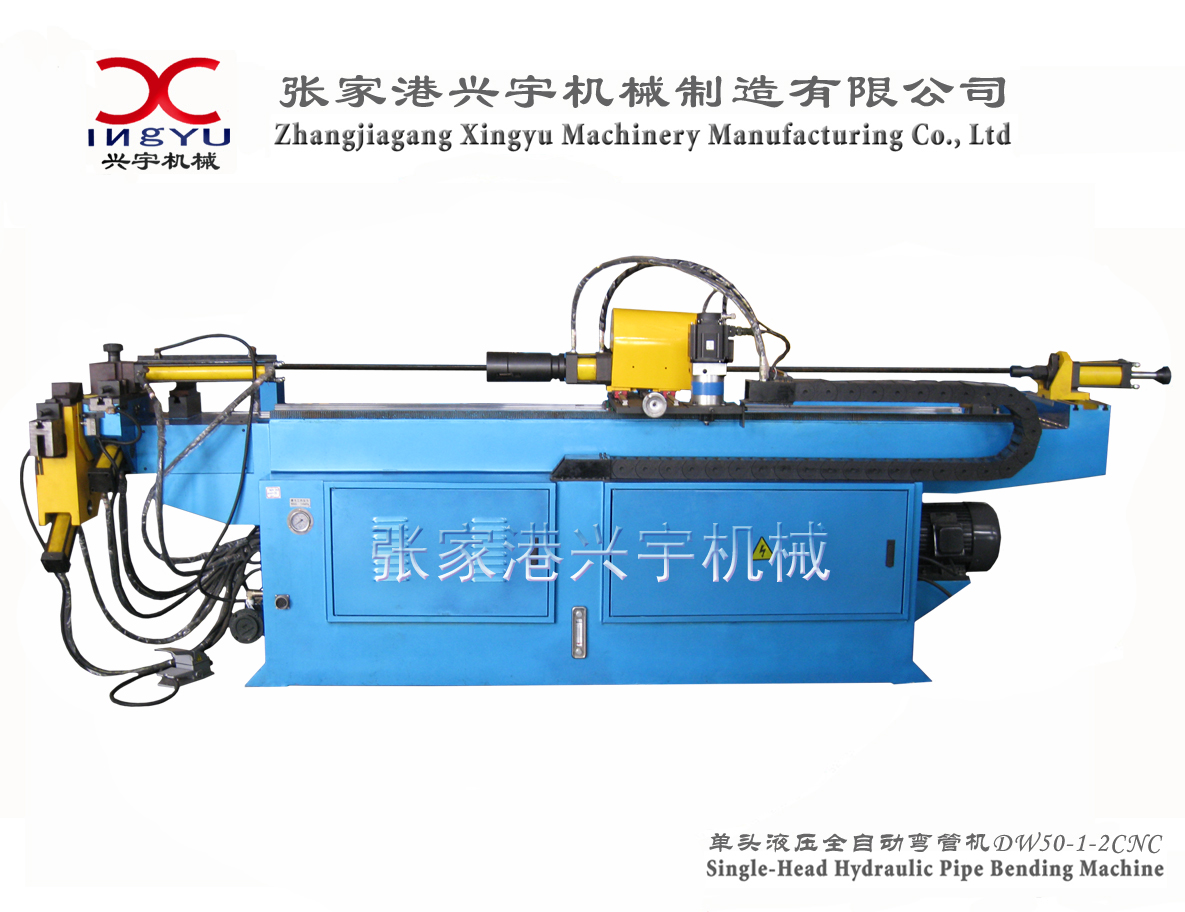

DW50-1-2CNC型單頭液壓立體彎管機微電腦控制、液壓驅動、中文字幕顯示、觸摸屏人機對話式操作,特別設計空間轉角裝置,液壓夾管司服馬達自動轉角、鎖角,伺服馬達自動彎管定長,可彎制多角度立體管件,是一種經濟實用的管材加工機型,主要適用于汽車、摩托車配件及其他多角度、高精度的管材加工。
五、機械主要構件及主要元器件:
1、機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
2、結構件采用打砂方式除銹并噴有防銹漆。
3、觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海特克”,英文為“HITECH”。
4、采用臺達公司進口的PLC程序機和伺服驅動器,伺服電機為臺灣原產VGM,結構緊湊、精度高、使用壽命長。
5、接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控,密封性能強。
6、油泵和電磁閥分別來自臺灣著名品牌“液壓朝田”和日本“榆次油研”,油位高度有清晰直觀的顯示。
六、機械主要功能:
1、程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可自行選擇以中文顯示。
2、程式和資料有密碼保護功能。
3、轉角和送料為電機伺服控制。
4、機械控制系統有加工計數功能及故障自診功能。
5、機械具有安全防護和急停保護功能。
七、安裝、驗收、培訓、售后服務
安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、售后服務。
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,24小時內(節假日除外)派員到需方現場。
八、裝箱單:
主機:一臺
密封圈:一套
內六角扳手:一套
模具:按合同提供
操作說明書:一份
DW50-1-2CNC全自動彎管機 | |||
主要元器件目錄 | |||
分類 | 名稱 | 數量 | 產地 |
電器部分 | 10.4英寸彩色觸控屏幕 | 1 | 臺灣海泰克 |
DVP-32EH程序控制器 | 1 | 臺灣臺達電子 | |
DVP08HN11R擴展模塊 | 2 | 臺灣臺達電子 | |
ASMT04L 400W伺服電機 | 1 | 日本三菱 | |
ASD-A04伺服驅動器 | 1 | 日本三菱 | |
ASMT15M 1500W伺服電機 | 1 | 日本三菱 | |
ASD-A15伺服驅動器 | 1 | 日本三菱 | |
液壓部分 | 齒輪油泵P214 | 1 | 臺灣黎明液壓 |
溢流閥SBSG-03-H | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-3C2-A15 | 6 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2-A15 | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2B-A15 | 2 | 臺灣朝田液壓 | |
液控單向閥MPW-02 | 2 | 臺灣朝田液壓 | |
疊加式減壓閥MRP-02-C | 2 | 臺灣朝田液壓 | |
疊加式節流閥MSW-02X | 2 | 臺灣朝田液壓 | |
機械部分 | EG060伺服減速器 | 1 | 臺灣艾迪斯機械 |
EG120伺服減速器 | 1 | 臺灣艾迪斯機械 | |
線性導軌HGH25CA2R2000ZACⅡ | 2 | 臺灣銀泰 | |
線性導軌HGW20CA2R550ZACⅡ | 2 | 臺灣銀泰 |

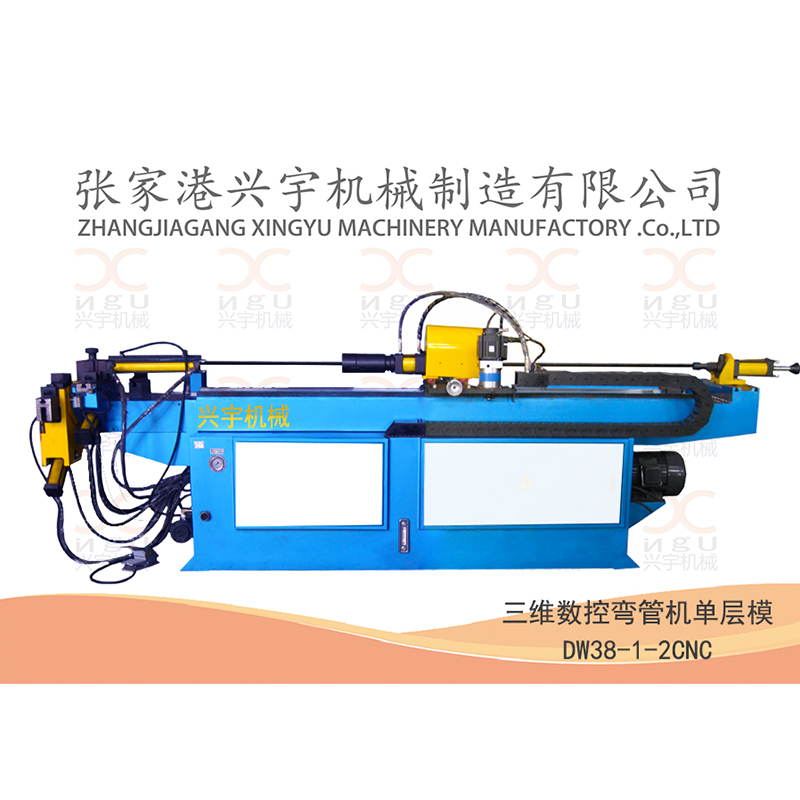

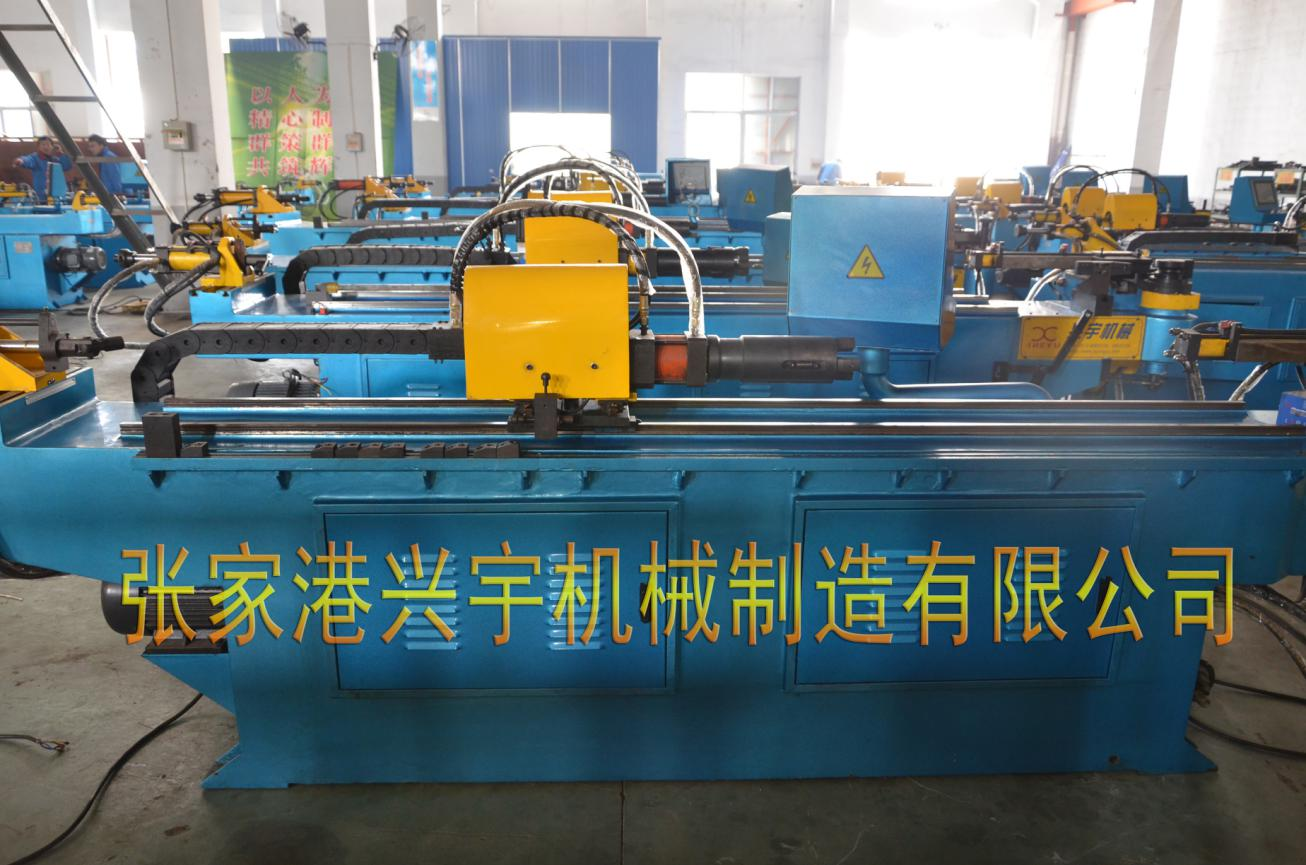

圖片展示
