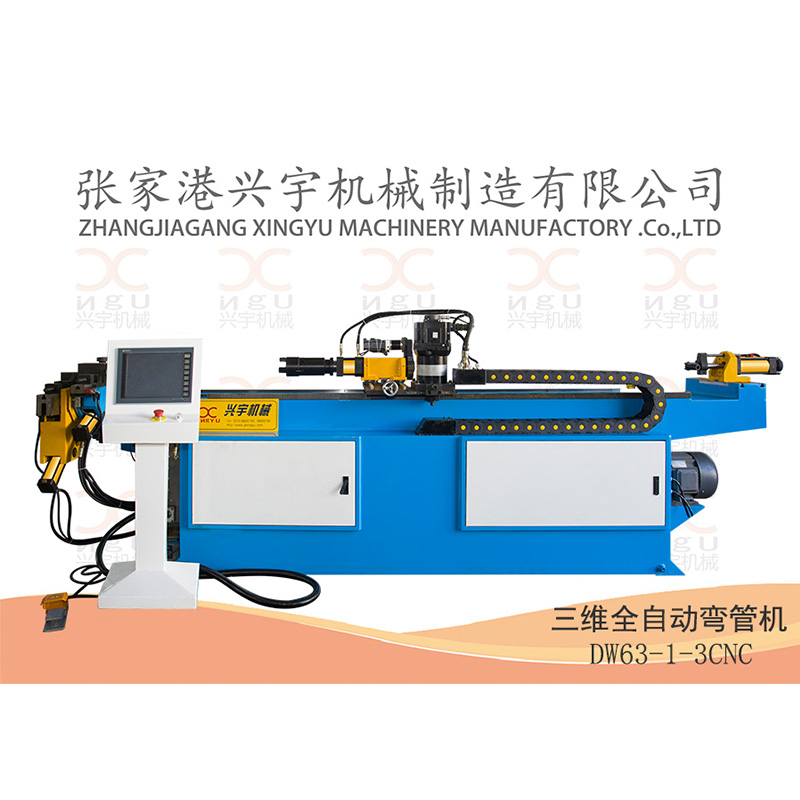

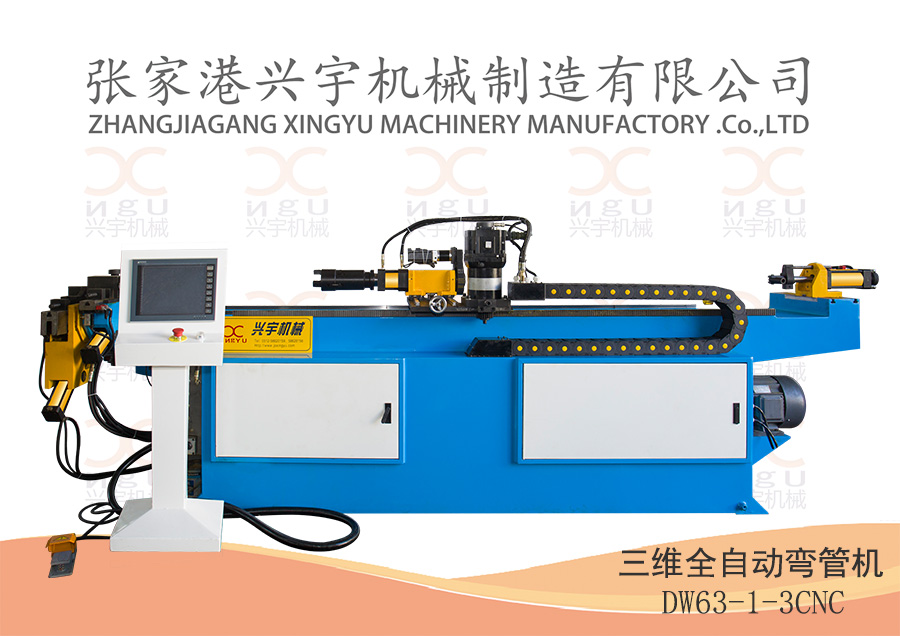

全 自 動 彎 管 機DW63-1-3CNC
一、DW63-1-3CNC全自動彎管機主要技術參數
序號 | 主要技術參數 | 參數值 | 單位 | 備注 | |
1 | 最大彎管能力 | Ф63×2 | mm | ||
2 | 彎曲半徑 | R35-250 | mm | ||
3 | 最大送料距離 | 2800 | mm | 可按客戶需求 | |
4 | 最大彎曲角度 | 190° | 度 | 彎曲精度±0.1° | |
5 | 最大彎曲數 | 20 | 個 | ||
6 | 旋轉角度 | 0～±360° | 度 | 轉角精度±0.1° | |
7 | 送料精度 | ±0.1 | mm | ||
8 | 彎管精度 | ±0.1 | 度 | ||
8 | 彎曲程式記憶容量 | 500 | 組 | ||
9 | 送料伺服電機 | 1.5 | Kw | ||
10 | 轉角伺服電機 | 400 | w | ||
11 | 彎管伺服電機 | 5.5 | Kw | ||
11 | 主電機 | 7.5 | Kw | ||
二、機械主要構件及主要元器件
1、機械主要結構由優質鋼板焊接而成，強度高，鋼度大。
2、結構件采用打砂方式除銹并噴有防銹漆。
3、觸摸屏采用臺灣海特克股份有限公司生產的10.4英寸“海泰克”.
4、采用臺達公司進口的PLC程序機，伺服驅動器和伺服電機為日本產三菱電機，結構緊湊、精度高、使用壽命長。
5、接近開關和編碼器分別為臺灣“陽明”和日本“NEMICOM”內密控，密封性能強。
6、油泵和電磁閥均來自臺灣著名品牌“黎明液壓”和日本“榆次油研”，油位高度有清晰直觀的顯示。
三、機械主要功能
1、程式編寫及輸入均直接在人機對話式觸控屏幕上進行，所有訊息說明均可自行選擇以中文顯示。
2、程式和資料有密碼保護功能。
3、轉角和送料為電機伺服控制。
4、機械控制系統有加工計數功能及故障自診功能。
5、機械具有安全防護和急停保護功能。
四、隨機出廠文件和資料
1、產品合格證1份。
2、使用說明書1份。
3、隨機配密封圈一套。
4、隨機配內六角扳手一套。
5、模具圖紙（按合同提供）。
五、 安裝、驗收、培訓、售后服務
1、 安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件（以合同要求為準）進行彎管試樣后由需方驗收。
2、培訓
對調整工、操作工、維修工（液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員）進行培訓，使其會操作、會調整、會維修、會編程。
3、售后服務。
3.1質量“三包”期限：從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障，供方負責免費維修、更換零部件（需方違反操作規程引起的意外損壞除外）。
3.3供方接到需方要求提供服務的電話（傳真）后當天作出響應，24小時內（節假日除外）派員到需方現場。
其他：
1、未盡事宜雙方另行協商。
2、本協議一式二份，雙方各執一份。

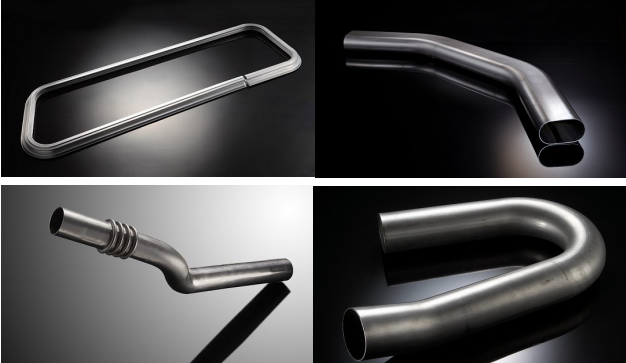

圖片展示
附：DW63-1-3CNC全自動彎管機主要元器件目錄表
DW63-1-3CNC主要元器件
分類 | 名稱 | 數量 | 產地 |
電器部分 | 10.4英寸彩色觸控屏幕 | 1 | 臺灣海泰克 |
DVP-32EH程序控制器 | 1 | 臺灣臺達電子 | |
DVP08HN11R擴展模塊 | 3 | 臺灣臺達電子 | |
HF-KE73W1-S100 400W伺服電機 | 1 | 日本三菱 | |
MR-E-70A-KH003伺服驅動器 | 1 | 日本三菱 | |
MR-J3-150A 1500W伺服電機 | 1 | 日本三菱 | |
HF-SP302伺服驅動器 | 1 | 日本三菱 | |
MR-J3-150A 5500W伺服電機 | 1 | 日本三菱 | |
HF-SP302伺服驅動器 | 1 | 日本三菱 | |
液壓部分 | 齒輪油泵P214 | 1 | 臺灣黎明液壓 |
溢流閥SBSG-03-H | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-3C2-A15 | 8 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2-A15 | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2B-A15 | 2 | 臺灣朝田液壓 | |
液控單向閥MPW-02 | 4 | 臺灣朝田液壓 | |
疊加式減壓閥MRP-02-C | 2 | 臺灣朝田液壓 | |
疊加式節流閥MSW-02X | 2 | 臺灣朝田液壓 | |
機械部分 | EG080-20伺服減速器 | 1 | 臺灣艾迪斯機械 |
EG160-5伺服減速器 | 1 | 臺灣艾迪斯機械 | |
線性導軌HGH25CA2R3200ZACⅡ | 2 | 臺灣上銀 | |
線性導軌HGW20CA2R560ZACⅡ | 2 | 臺灣上銀 |
