DW75-1-3CNC三維數控彎管機技術參數
1.機械主要技術參數
序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Φ75×4 | mm | 20鋼 |
2 | 最大送料距離 | 3200 | mm | 按客戶定制 |
3 | 最大彎曲角度 | 195° | 度 | 彎曲精度±0.1° |
4 | 最大系統壓力 | 12 | Mpa | |
5 | 旋轉角度 | 0~±360° | 度 | 轉角精度±0.1° |
6 | 轉角伺服 | 0.7 | Kw | |
7 | 送料伺服 | 3.5 | Kw | |
8 | 送料精度 | ±0.1 | mm | |
9 | 油壓系統馬達 | 11 | Kw | |
10 | 最大彎曲數 | 20 | 個 | |
11 | 彎曲程式記憶容量 | 500 | 組 | |
12 | 機器外形 (長×寬×高) | 6000×1500×1550 | mm | |
11 | 機器重量 | 4500 | kg |
2.機械主要構件及主要元器件
2.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
2.2結構件采用打砂方式除銹并噴有防銹漆。
2.3觸摸屏采用臺灣原產海泰克有限公司生產的10.4英寸“海泰克”,英文為“HITECH”。
2.4 PLC程序器采用臺達公司進口的DVP32EH型控制機和伺服驅動器。
2.5伺服電機為日本原裝三菱電機,結構緊湊、精度高、使用壽命長。
2.6接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控,密封性能強。
2.7油泵和電磁閥均來來自臺灣著名品牌“黎明液壓”和“朝田液壓”,油位高度有清晰直觀的顯示。
3、機械主要功能
3.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可 自行選擇以中文顯示。
3.2程式和資料有密碼保護功能。
3.3設備具有推彎功能。
3.4機械控制系統有加工計數功能及故障自診功能。
3.5機械具有安全防護和急停保護功能。

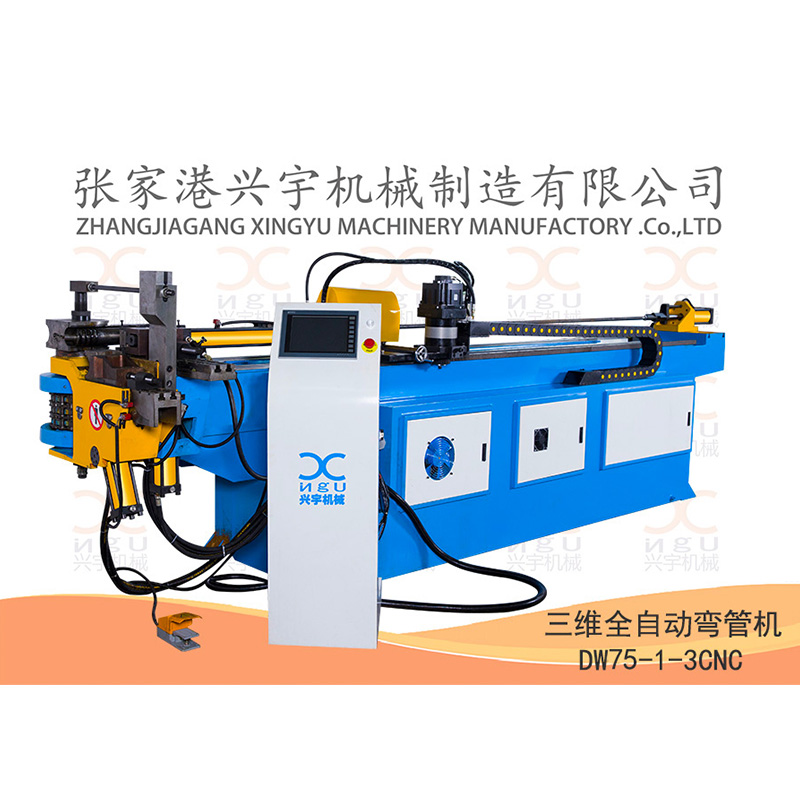

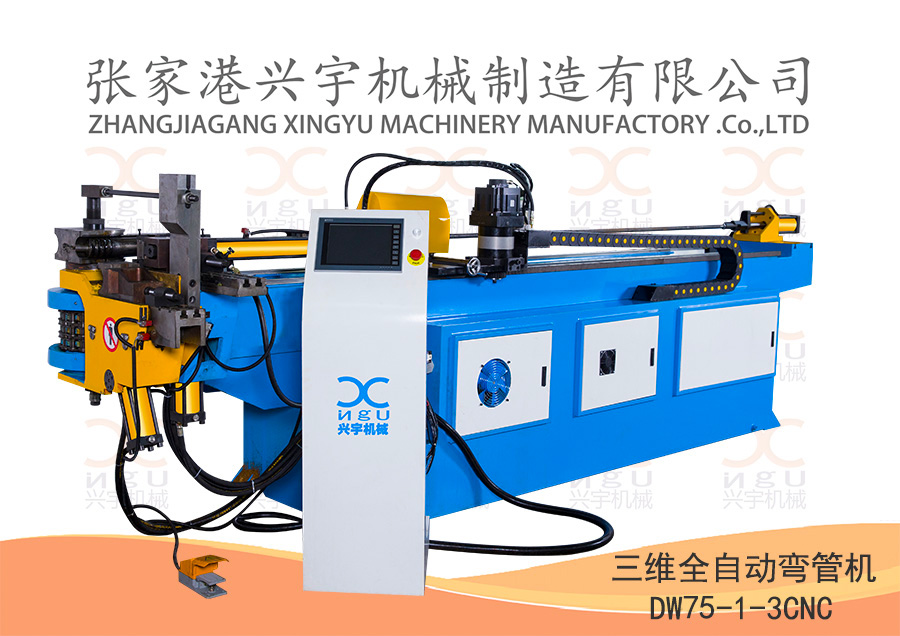

圖片展示
附:DW75-1-32CNC全自動彎管機主要元器件目錄表
主要元器件目錄 | |||
分類 | 名稱 | 數量 | 產地 |
電器部分 | 10.4英寸彩色觸控屏幕 | 1 | 臺灣海特克 |
DVP-32EH程序控制器 | 1 | 臺灣臺達電子 | |
DVP08HN11R擴展模塊 | 1 | 臺灣臺達電子 | |
HF-KE73W1-S100 700W伺服電機 | 1 | 日本三菱 | |
MR-E-70A-KH003伺服驅動器 | 1 | 日本三菱 | |
MR-J3-300A 3000W伺服電機 | 1 | 日本三菱 | |
HF-SP302伺服驅動器 | 1 | 日本三菱 | |
液壓部分 | 葉片油泵PVL1-23 | 1 | 無錫海泰克 |
溢流閥SBSG-03-H | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-3C2-A15 | 6 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2-A15 | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2B-A15 | 2 | 臺灣朝田液壓 | |
液控單向閥MPW-02 | 4 | 臺灣朝田液壓 | |
疊加式減壓閥MRP-02-C | 2 | 臺灣朝田液壓 | |
疊加式節流閥MSW-02X | 2 | 臺灣朝田液壓 | |
機械部分 | EG080-20伺服減速器 | 1 | 臺灣艾迪斯機械 |
EG160-5伺服減速器 | 1 | 臺灣艾迪斯機械 | |
線性導軌HGH25CA2R3200ZACⅡ | 2 | 臺灣上銀 | |
線性導軌HGW20CA2R700ZACⅡ | 2 | 臺灣上銀 |
