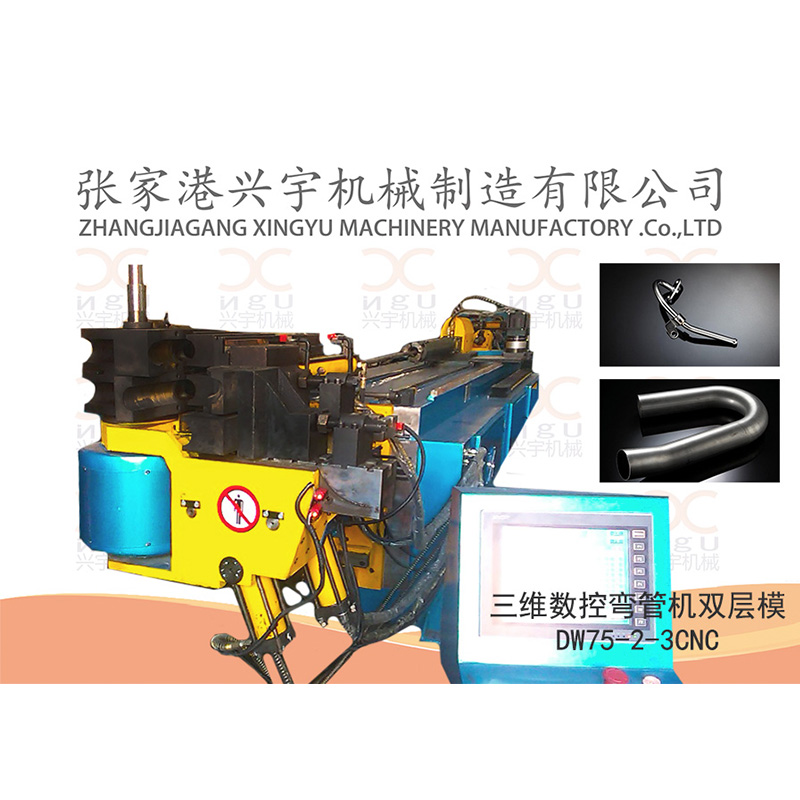

  • 三維全自動彎管機 DW-75-2-3CNC

    來源:興宇機械 訪問:1068 發布時間:2022-07-19 11:06:06 【返回

      全自動彎管機  DW75-2-3CNC 技術參數1、型號    DW75-2-3CNC三維數控伺服彎管機2、機械主要技術參數序號主要技術參數參數值單位備注1最大彎管能力Ф75×4Ф50×3mm推彎R ≥10002最大送料距離3600mm3換模中心距離105mm4雙模半徑差距120mm5最大彎曲角度 190°度彎曲精度±0.1°6最大彎曲數20個7旋轉角度0~±360°度轉角精度±0.1°8送料精度±0.1mm9彎曲程式記憶容量500組10送料伺服電機11KW11轉角···
    聯系電話:15850063883

    產品介紹

    全自動彎管機  DW75-2-3CNC 技術參數

    1、型號    DW75-2-3CNC三維數控伺服彎管機

    2、機械主要技術參數

    序號

    主要技術參數

    參數值

    單位

    備注

    1

    最大彎管能力

    Ф75×4

    Ф50×3

    mm

    推彎R ≥1000

    2

    最大送料距離

    3600

    mm


    3

    換模中心距離

    105

    mm


    4

    雙模半徑差距

    120

    mm


    5

    最大彎曲角度

     190°

    彎曲精度±0.1°

    6

    最大彎曲數

    20


    7

    旋轉角度

    0~±360°

    轉角精度±0.1°

    8

    送料精度

    ±0.1

    mm


    9

    彎曲程式記憶容量

    500


    10

    送料伺服電機

    11

    KW


    11

    轉角伺服電機

    750

    W


    12

    彎管伺服電機

    7.5

    KW


    13

    機器尺寸

    4000×1100×1700

    mm


    14

    機器重量(約)

    5600

    kg


    3、機械主要構件及主要元器件

    3.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。

    3.2結構件采用打砂方式除銹并噴有防銹漆。

    3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”,英文為“HITECH”。

    3.4 PLC程序器采用臺達公司進口的DVP32EH型控制機和伺服驅動器。

    3.5伺服電機為日本原裝三菱電機,結構緊湊、精度高、使用壽命長。

    3.6接近開關和編碼器分別為臺灣陽明電器和日本“NEMICOM”內密控,密封性能強。

    3.7油泵和電磁閥分別來自臺灣著名品牌“黎明液壓”和臺灣 “朝田液壓”,油位高度有清晰直觀的顯示。

    4、機械主要功能

    4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可自行選擇以中文顯示。

    4.2程式和資料有密碼保護功能。

    4.3彎管、轉角、送料均為伺服電機控制。

    4.4單層模、雙層模或在同一組輪模上可變化6D以上元曲率功能,提供選擇。

    4.5機械控制系統有加工計數功能及故障自診功能。

    4.6機械具有安全防護和急停保護功能。

    5、隨機出廠文件和資料

    5.1產品合格證1份。

    5.2使用說明書1份。

    5.3隨機配密封圈一套。

    5.4隨機配內六角扳手一套。

    5.5模具圖紙(按合同提供)。

    第二部分 安裝、驗收、培訓、售后服務

    1、安裝驗收

    1.1機械由供方送到需方工廠后需方負責卸車。

    1.2供方負責機械的調試。

    1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。

    2、培訓

    對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。

    3、售后服務。

    3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。

    3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。

    3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,24小時內(節假日除外)派員到需方現場。

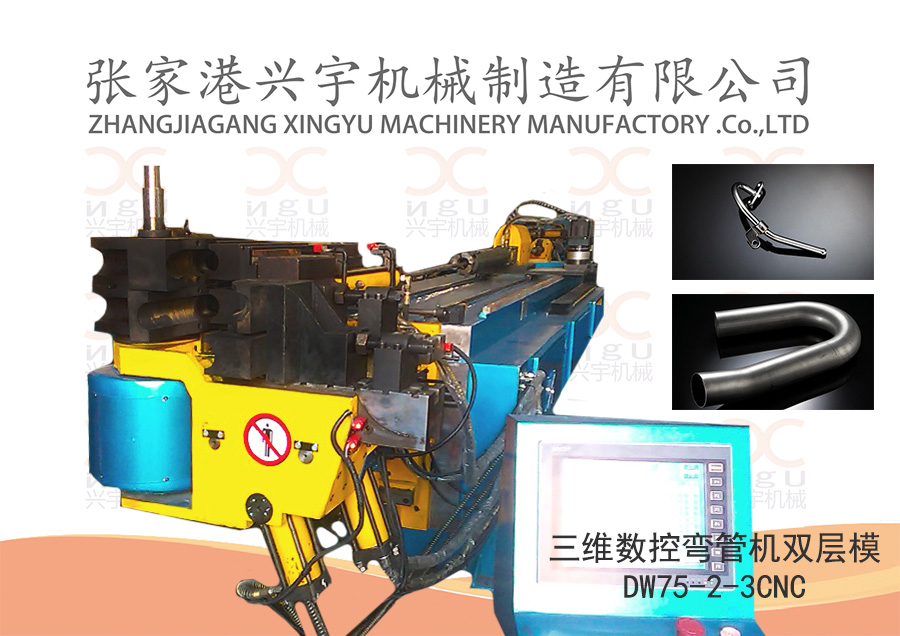

    圖片展示


    附一:DW75-2-3CNC(T)全自動彎管機主要元器件目錄表

    DW75-2-3CNC(T)主要元器件

    分類

    名稱

    數量

    產地

    電器部分

    10.4英寸彩色觸控屏幕

    1

    臺灣海泰克

    DVP-32EH程序控制器

    1

    臺灣臺達電子

    DVP08HN11R擴展模塊

    3

    臺灣臺達電子

    HF-SP1102   11000W伺服電機

    1

    日本三菱

    MR-J3-1100A   伺服驅動器

    1

    日本三菱

    HF-SP702   7500W伺服電機

    1

    日本三菱

    MR-J3-700A  伺服驅動器

    1

    日本三菱

    ASD-AO721LA 750W伺服電機

    1

    臺達電子

    ASMT07L250AK 伺服驅動器

    1

    臺達電子

    液壓部分

    葉片油泵PVL1-23

    1

    無錫海泰克

    溢流閥SBSG-03-H

    1

    臺灣朝田液壓

    電磁閥D5-02-3C2-A15

    8

    臺灣朝田液壓

    電磁閥D5-02-2B2-A15

    1

    臺灣朝田液壓

    電磁閥D5-02-2B2B-A15

    2

    臺灣朝田液壓

    液控單向閥MPW-02

    4

    臺灣朝田液壓

    疊加式減壓閥MRP-02-C

    2

    臺灣朝田液壓

    疊加式節流閥MSW-02X

    2

    臺灣朝田液壓

    機械部分

    EG080-20伺服減速器

    1

    臺灣艾迪斯機械

    EG160-5伺服減速器

    1

    臺灣艾迪斯機械

    EG160-35伺服減速器

    1

    臺灣艾迪斯機械

    線性導軌HGH25CA2R4400ZACⅡ

    2

    臺灣銀泰

    線性導軌HGH60CA2R860ZACⅡ

    2

    臺灣銀泰

    線性導軌HGW60CA2R1040ZACⅡ

    2

    臺灣銀泰
