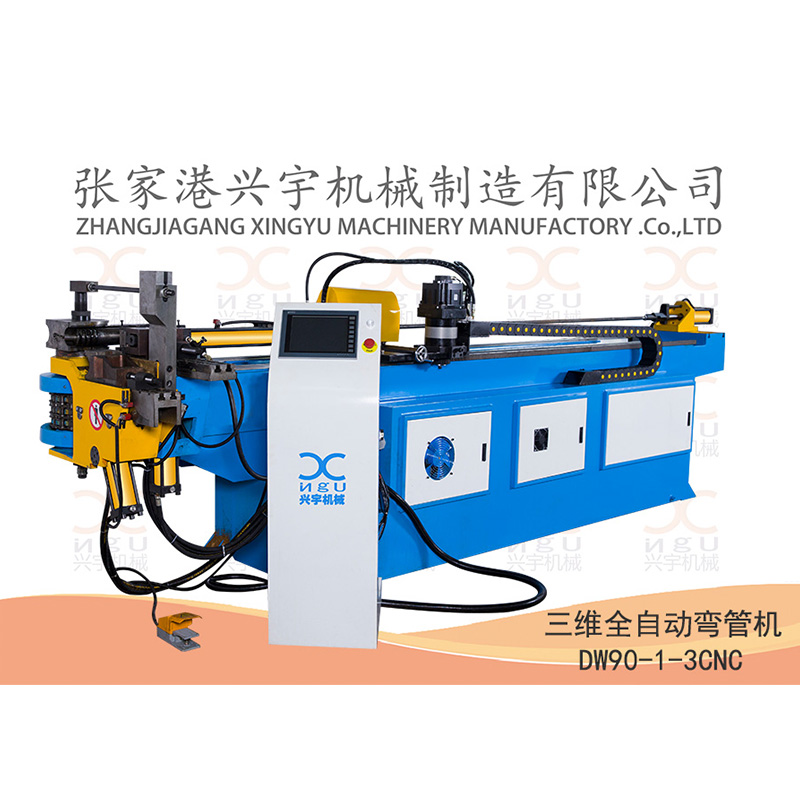

三維全自動彎管機DW90-1-2CNC
一.機械主要技術參數
序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Φ90×4 | mm | 20鋼 |
2 | 最大送料距離 | 3000 | mm | 按客戶定制 |
3 | 最大彎曲角度 | 195° | 度 | 彎曲精度±0.1° |
4 | 最大系統壓力 | 12 | Mpa | |
5 | 旋轉角度 | 0~±360° | 度 | 轉角精度±0.1° |
6 | 轉角伺服 | 0.7 | Kw | |
7 | 送料伺服 | 3.5 | Kw | |
8 | 送料精度 | ±0.1 | mm | |
9 | 油壓系統馬達 | 11 | Kw | |
10 | 最大彎曲數 | 20 | 個 | |
11 | 彎曲程式記憶容量 | 500 | 組 | |
12 | 機器外形 (長×寬×高) | 6000×1500×1550 | mm | |
11 | 機器重量 | 4200 | kg |
二.機械主要構件及主要元器件
2.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
2.2結構件采用打砂方式除銹并噴有防銹漆。
2.3觸摸屏采用臺灣原產海泰克有限公司生產的10.4英寸“海泰克”,英文為“HITECH”。
2.4 PLC程序器采用臺達公司進口的DVP32EH型控制機和伺服驅動器。
2.5伺服電機為日本原裝三菱電機,結構緊湊、精度高、使用壽命長。
2.6接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控,密封性能強。
2.7油泵和電磁閥均來來自臺灣著名品牌“黎明液壓”和“朝田液壓”,油位高度有清晰直觀的顯示。
三、機械主要功能
3.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可 自行選擇以中文顯示。
3.2程式和資料有密碼保護功能。
3.3設備具有推彎功能。
3.4機械控制系統有加工計數功能及故障自診功能。
3.5機械具有安全防護和急停保護功能。
四、隨機出廠文件和資料
4.1產品合格證1份。
4.2使用說明書1份。
4.3隨機配密封圈一套。
4.4隨機配內六角扳手一套。
4.5模具圖紙(按合同提供)。
第二部分 安裝、驗收、培訓、售后服務
1、 安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、 培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、 售后服務。
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,48小時內(節假日除外)派員到需方現場。
其他:
1、未盡事宜雙方另行協商。
2、本協議一式二份,雙方各執一份。
3、本協議雙方代表簽字、蓋章后生效。
附:DW90-1-2CNC全自動彎管機主要元器件目錄表
主要元器件目錄 | |||
分類 | 名稱 | 數量 | 產地 |
電器部分 | 10.4英寸彩色觸控屏幕 | 1 | 臺灣海泰克 |
DVP-32EH程序控制器 | 1 | 臺灣臺達電子 | |
DVP08HN11R擴展模塊 | 1 | 臺灣臺達電子 | |
HF-KE73W1-S100 700W伺服電機 | 1 | 日本三菱 | |
MR-E-70A-KH003伺服驅動器 | 1 | 日本三菱 | |
MR-J3-300A 3000W伺服電機 | 1 | 日本三菱 | |
HF-SP302伺服驅動器 | 1 | 日本三菱 | |
液壓部分 | 葉片油泵PVL1-23 | 1 | 無錫海泰克 |
溢流閥SBSG-03-H | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-3C2-A15 | 6 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2-A15 | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2B-A15 | 2 | 臺灣朝田液壓 | |
液控單向閥MPW-02 | 4 | 臺灣朝田液壓 | |
疊加式減壓閥MRP-02-C | 2 | 臺灣朝田液壓 | |
疊加式節流閥MSW-02X | 2 | 臺灣朝田液壓 | |
機械部分 | EG080-20伺服減速器 | 1 | 臺灣艾迪斯機械 |
EG160-5伺服減速器 | 1 | 臺灣艾迪斯機械 | |
線性導軌HGH25CA2R3200ZACⅡ | 2 | 臺灣上銀 | |
線性導軌HGW20CA2R700ZACⅡ | 2 | 臺灣上銀 |

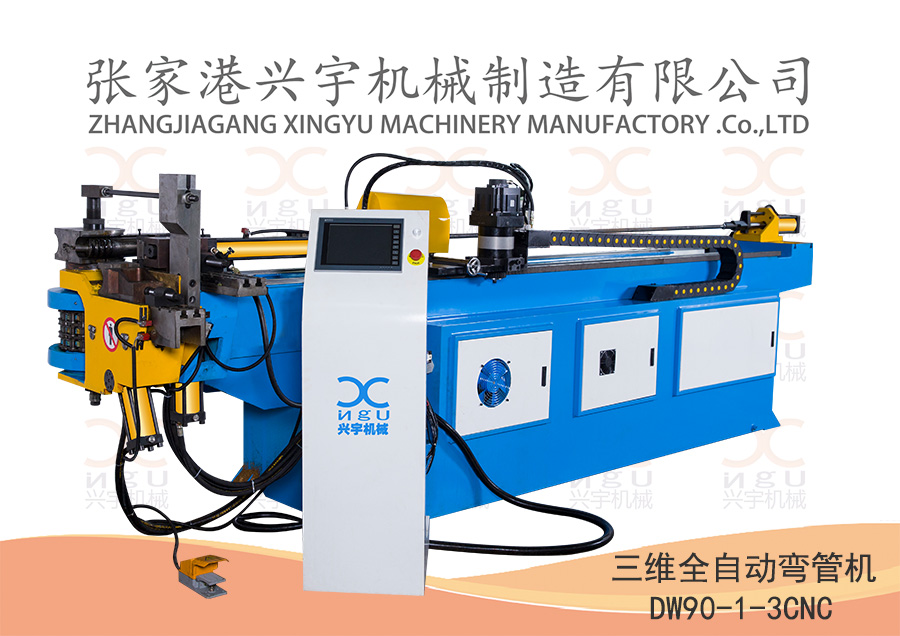

圖片展示
客戶的滿意是我們不懈的追求
興宇機械始建于一九七零年,現有員工280人,1990年正式加入彎管機市場,以生產制造各系列金屬圓鋸機,SW系列雙頭彎管機,DW系列單頭彎管機,PS系列縮管機,MG系列磨齒機,YU系列龍門柱式壓彎機,KR系列鉚接機等十多個大系列近百個產品的各類管材、型材加工機械。公司總部位于江蘇省張家港市,下設三十五個辦事處,保證了全國各地顧客的優質售后服務。
公司實行現代化企業管理,成功導入ERP生產管理系統,形成集產品設計開發、模具制造、生產加工、整機制造、營銷為一體化作業的生產線,并竭誠努力增加產能以供應市場之不斷需求。公司先后通過了SA8000國際社會責任和ISO9001:2000國際質量認證,并獲得蘇州市優質產品生產基地的稱號。
公司秉承“創新理念、追求卓越、迅速改善、永續經營“的經營理念;并以“質量是第一工作”,“顧客的滿意是我們的榮譽”作為我們永遠不變的質量政策;以愛護環境、回報社會、關愛雇員等社會責任為己任;把“誠信、負責、創新、團隊”作為興宇員工不斷的追求和目標,愿與廣大朋友攜手共創美好的明天!
公司產品被廣泛用于汽車、摩托車、自行車、童車、鋼制家具、休閑用品、空調配管、造船、鍋爐、石油化工、衛浴設備、制管、鐵材加工等行業,是各種管材,型材切割、縮擴、彎曲、鉚接加工的理想機械。
歡迎您來張家港興宇機械參觀考察,我們將竭誠為您服務!
