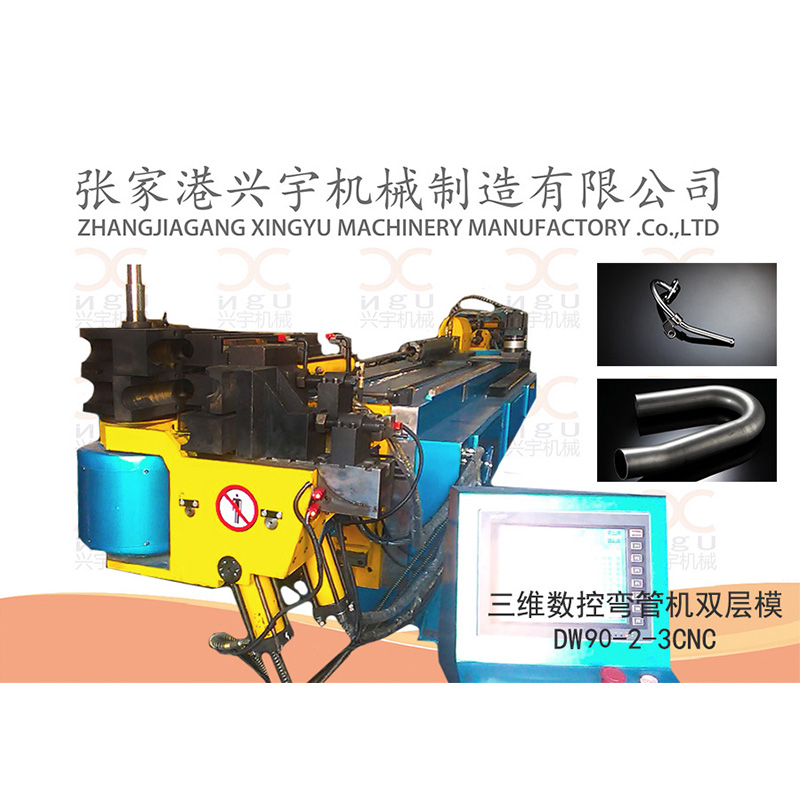

全自動彎管機 DW90-2-3CNC
1、型號
DW90-2-3CNC(雙層模三軸伺服)全自動彎管機
2、機械主要技術參數
序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Ф90×4 | mm | Q235 |
2 | 彎曲半徑范圍 | 50-350 | mm | |
3 | 最大送料距離 | 2800 | mm | |
4 | 換模中心距離 | 105 | mm | |
5 | 雙模半徑差距 | 120 | mm | |
6 | 最大彎曲角度 | 190° | 度 | 彎曲精度±0.2° |
7 | 最大彎曲數 | 20 | 個 | |
8 | 旋轉角度 | 0~±360° | 度 | 轉角精度±0.1° |
9 | 送料精度 | ±0.2 | mm | |
10 | 彎曲程式記憶容量 | 500 | 組 | |
11 | 送料伺服電機 | 3 | Kw | |
12 | 轉角伺服電機 | 0.7 | kw | |
13 | 彎管伺服電機 | 11 | kw |
3、機械主要構件及主要元器件
3.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
3.2結構件采用打砂方式除銹并噴有防銹漆。
3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”,英文為“HITECH”。
3.4 PLC程序器采用臺達公司進口的DVP32EH型控制機和伺服驅動器。
3.5伺服電機為日本原裝三菱電機,結構緊湊、精度高、使用壽命長。
3.6接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控,密封性能強。
3.7油泵和電磁閥均來自臺灣著名品牌“海特克”和“朝田液壓”,油位高度有清晰直觀的顯示。
4、機械主要功能
4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可自行選擇以中文顯示。
4.2程式和資料有密碼保護功能。
4.3彎管、轉角、送料均為伺服電機控制;可以實現三維空間彎管。
4.4單層模、雙層?;蛟谕唤M輪模上可變化6D以上元曲率功能,提供選擇。
4.5機械控制系統有加工計數功能及故障自診功能。
4.6機械具有安全防護和急停保護功能。
5、隨機出廠文件和資料
5.1產品合格證1份。
5.2使用說明書1份。
5.3隨機配密封圈一套。
5.4隨機配內六角扳手一套。
附一:DW90-2-3CNC全自動彎管機主要元器件目錄表
DW90-2-3CNC主要元器件
分類 | 名稱 | 數量 | 產地 |
電器部分 | 10.4英寸彩色觸控屏幕 | 1 | 臺灣海泰克 |
DVP-32EH程序控制器 | 1 | 臺灣臺達電子 | |
DVP08HN11R擴展模塊 | 3 | 臺灣臺達電子 | |
HF-KE73W1-S100 700W伺服電機 | 1 | 日本三菱 | |
MR-E-70A-KH003伺服驅動器 | 1 | 日本三菱 | |
MR-J3-300A 3500W伺服電機 | 1 | 日本三菱 | |
HF-SP202伺服驅動器 | 1 | 日本三菱 | |
MR-J3-1100A 11000W伺服電機 | 1 | 日本三菱 | |
HF-SP502伺服驅動器 | 1 | 日本三菱 | |
液壓部分 | 葉片油泵PVL1-23 | 1 | 臺灣朝田液壓 |
溢流閥SBSG-03-H | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-3C2-A15 | 8 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2-A15 | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2B-A15 | 2 | 臺灣朝田液壓 | |
液控單向閥MPW-02 | 4 | 臺灣朝田液壓 | |
疊加式減壓閥MRP-02-C | 2 | 臺灣朝田液壓 | |
疊加式節流閥MSW-02X | 2 | 臺灣朝田液壓 | |
機械部分 | EG080-20伺服減速器 | 1 | 臺灣艾迪斯機械 |
EG160-5伺服減速器 | 1 | 臺灣艾迪斯機械 | |
EG160-35伺服減速器 | 1 | 臺灣艾迪斯機械 | |
線性導軌HGH25CA2R5000ZACⅡ | 2 | 臺灣上銀 | |
線性導軌HGW20CA2R700ZACⅡ | 2 | 臺灣上銀 | |
線性導軌HGH60CA2R860ZACⅡ | 2 | 臺灣上銀 | |
線性導軌HGW60CA2R1040ZACⅡ | 2 | 臺灣上銀 |
