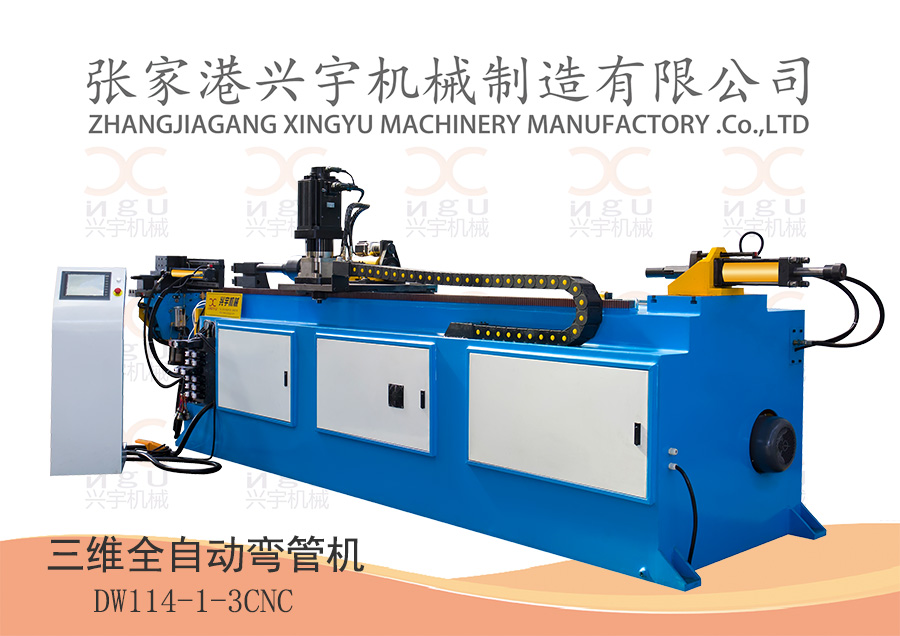

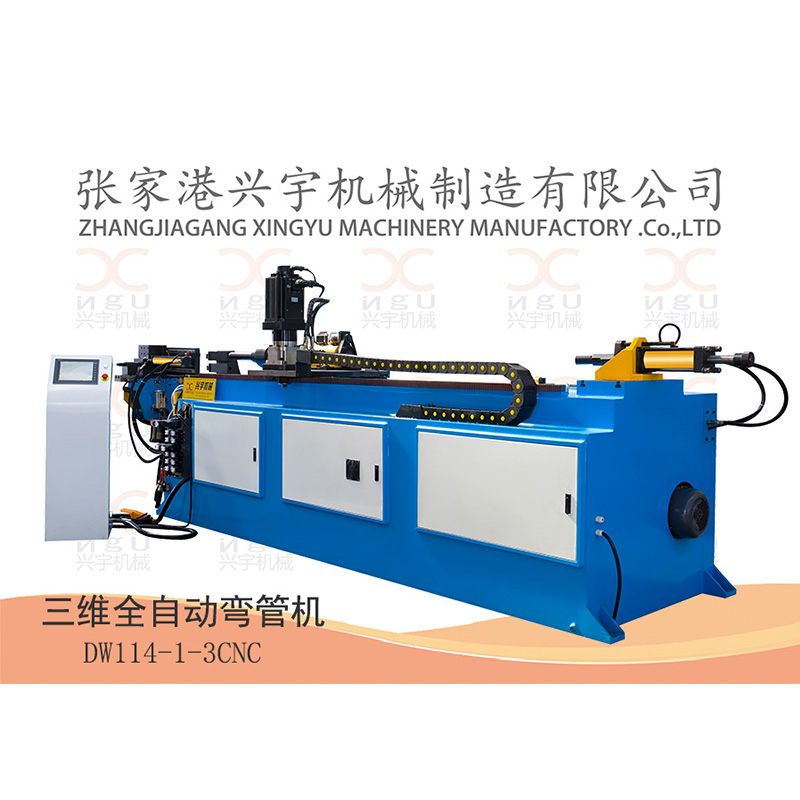

三維全自動彎管機DW-114-1-2CNC
一.DW114-1-2CNC技術參數
1、 機械名稱及型號
1.1名稱:全自動單頭彎管機
1.2型號:DW114-1-2CNC
2、 機械主要技術參數
序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Ф114×6 | mm | |
2 | 最大送料距離 | 4000 | mm | |
3 | 最大彎曲角度 | 190° | 度 | 彎曲精度±0.15° |
4 | 最大彎曲數 | 40 | 個 | |
5 | 旋轉角度 | 0~±360° | 度 | |
6 | 送料精度 | ±0.1 | mm | |
7 | 轉角精度 | ±0.1 | mm | |
8 | 彎曲程式記憶容量 | 500 | 組 | |
9 | 送料伺服電機 | 5 | kw | |
10 | 轉角伺服電機 | 1.5 | kw | |
11 | 總馬力 | 20 | kw | |
12 | 機器外形 (長×寬×高) | 7500×1800×1500 | ||
13 | 機器重量 | 11000 | kg |
3、 機械主要構件及主要元器件
3.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
3.2結構件采用打砂方式除銹并噴有防銹漆。
3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”,英文為“HITECH”。
3.4采用臺達公司進口的PLC程序機和伺服驅動器,伺服電機為日本產三菱,結構緊湊、精度高、使用壽命長。
3.5接近開關和編碼器分別為臺灣“FOTEK”電器,日本“NEMICOM”內密控,(2000P/R)動作靈敏,精密度高。3.6油泵和電磁閥來自浙江著名品牌“海特克”和臺灣著名品牌“朝田液壓”,油位高度顯示清晰直觀。
3.6電動機為我們廠家特定:要求供方使用“人本軸承”等進口配件,提高其自身質量延長其使用壽命。
3.7其他電器配件為:臺灣天得/臺灣士林電器/臺灣陽明電器/欣靈電器/長江電器/正泰電器產。
4、機械主要功能
4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可自行選擇以中文顯示。
4.2程式和資料有密碼保護功能。
4.3轉角和送料為電機伺服控制。
4.4機械控制系統有加工計數功能及故障自診功能。
4.5機械具有安全防護和急停保護功能。
5、隨機出廠文件和資料
5.1產品合格證1份。
5.2使用說明書1份。
5.3隨機配密封圈一套。
5.4隨機配內六角扳手一套。
5.5模具圖紙(按合同提供)。
第二部分 安裝、驗收、培訓、售后服務
1、 安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、售后服務。
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,48小時內(節假日除外)派員到需方現場。
客戶的滿意是我們不懈的追求
簡介
興宇機械始建于一九七零年,現有員工280人,1990年正式加入彎管機市場,以生產制造各系列金屬圓鋸機,SW系列雙頭彎管機,DW系列單頭彎管機,PS系列縮管機,MG系列磨齒機,YU系列龍門柱式壓彎機,KR系列鉚接機等十多個大系列近百個產品的各類管材、型材加工機械。公司總部位于江蘇省張家港市,下設三十五個辦事處,保證了全國各地顧客的優質售后服務。
公司實行現代化企業管理,成功導入ERP生產管理系統,形成集產品設計開發、模具制造、生產加工、整機制造、營銷為一體化作業的生產線,并竭誠努力增加產能以供應市場之不斷需求。公司先后通過了SA8000國際社會責任CE認證和ISO9001:2000國際質量認證,并獲得蘇州市優質產品生產基地的稱號。
公司秉承“創新理念、追求卓越、迅速改善、永續經營“的經營理念;并以“質量是第一工作”,“顧客的滿意是我們的榮譽”作為我們永遠不變的質量政策;以愛護環境、回報社會、關愛雇員等社會責任為己任;把“誠信、負責、創新、團隊”作為興宇員工不斷的追求和目標,愿與廣大朋友攜手共創美好的明天!
公司產品被廣泛用于汽車、摩托車、自行車、童車、鋼制家具、休閑用品、空調配管、造船、鍋爐、石油化工、衛浴設備、制管、鐵材加工等行業,是各種管材,型材切割、縮擴、彎曲、鉚接加工的理想機械。
歡迎您來張家港興宇機械參觀考察,我們將竭誠為您服務!
公司地址:張家港市南豐鎮南豐北路19號
電話:0512-58620159 58620156
傳真:0512-58622361
郵編:215628
網址:http://www.hazirpazar.com

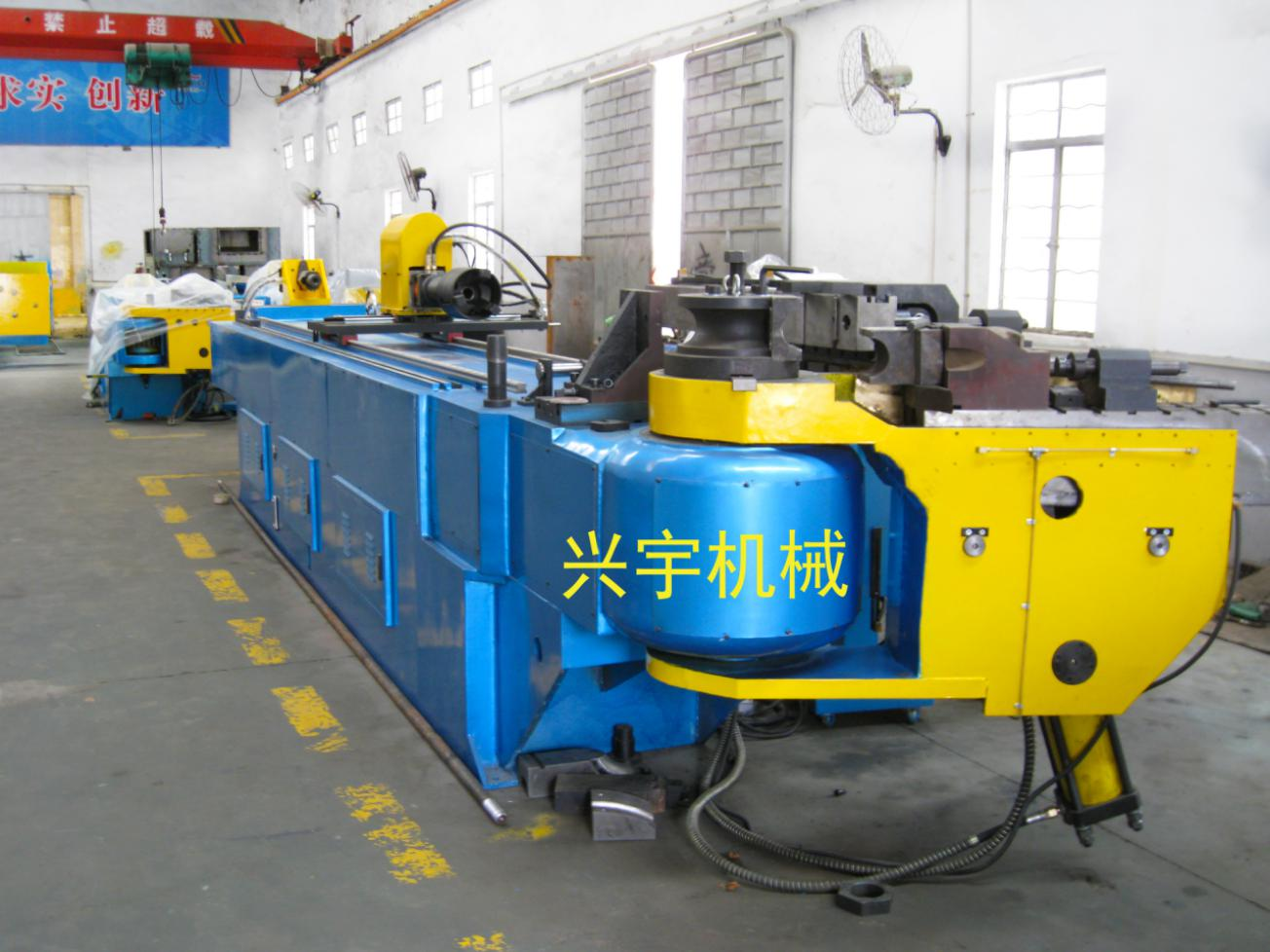

機器照片展示:
