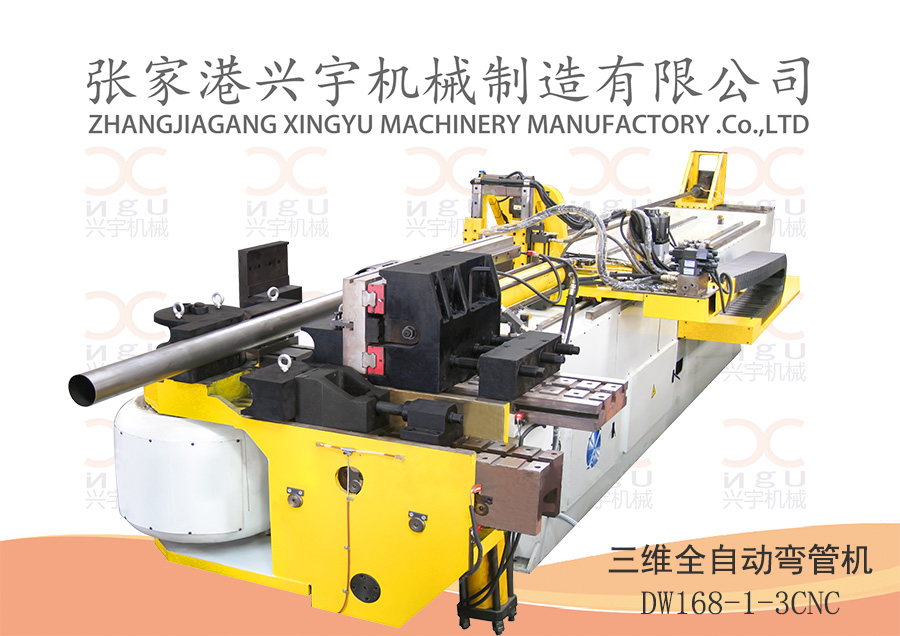

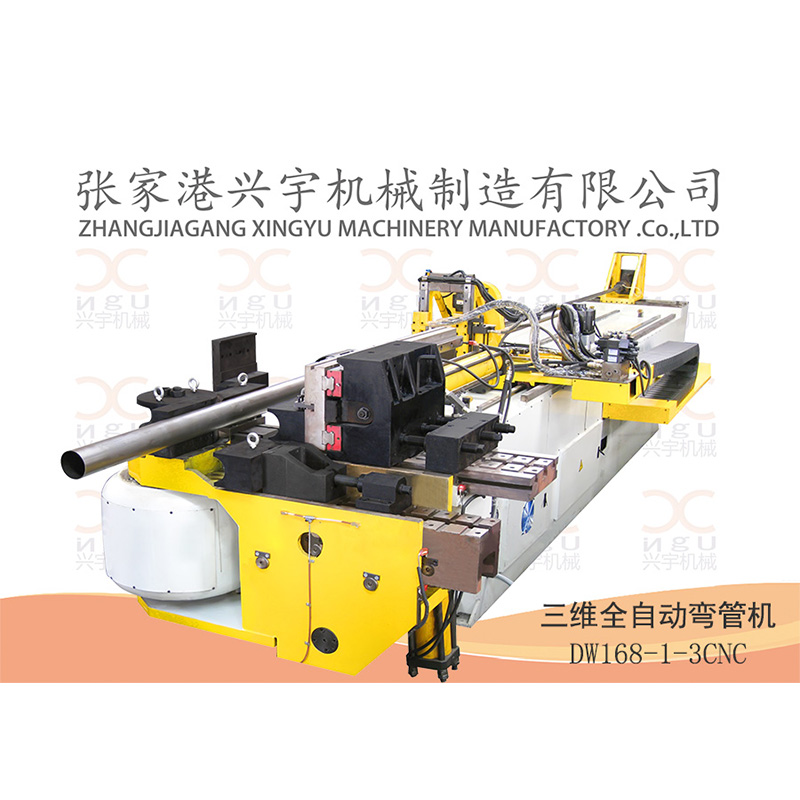

DW168-1-3CNC主要技術參數
一、技術參數
1、 機械名稱及型號
1.1名稱:單層模三軸伺服全自動彎管機
1.2型號:DW168-1-3CNC
2、機械主要技術參數
序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Ф168×15 | mm | |
2 | 最大送料距離 | 4500 | mm | 可定制 |
3 | 最大彎曲角度 | 190° | 度 | 彎曲精度±0.1° |
4 | 最大彎曲數 | 20 | 個 | |
5 | 旋轉角度 | 0~±360° | 度 | 轉角精度±0.1° |
6 | 送料精度 | ±0.1 | mm | |
7 | 轉角精度 | ±0.1 | mm | |
8 | 送料速度 | 1 | m/sec | |
9 | 彎曲程式記憶容量 | 500 | 組 | |
10 | 送料伺服電機 | 5.5 | kw | |
11 | 轉角伺服電機 | 3 | kw | |
12 | 油泵 | PVL2-94 | L/min | |
13 | 油泵電機 | 30 | kw | |
14 | 機器外形 | 8900×2000×1700 | mm | (長×寬×高) |
15 | 機器重量 | 約19000 | kg |
3.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
3.2結構件采用打砂方式除銹并噴有防銹漆。
3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”,英文為“HITECH”。
3.4采用臺達公司進口的PLC程序機和伺服驅動器,伺服電機為日本三菱及臺灣臺達,結構緊湊、精度高、使用壽命長。
3.5接近開關和編碼器分別為日本“OMRON歐姆龍”和日本“NEMICOM”內密控,性能穩定。
3.6油泵和電磁閥分別來自臺灣著名品牌“黎明液壓”和“朝田液壓”,油位高度有清晰直觀的顯示。
4、機械主要功能
4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可自行選擇以中文顯示。
4.2程式和資料有密碼保護功能。
4.3轉角和送料為電機伺服控制。
4.4機械控制系統有加工計數功能及故障自診功能。
4.5機械具有安全防護和急停保護功能。
5、隨機出廠文件和資料
5.1產品合格證1份。
5.2使用說明書1份。
5.3隨機配密封圈一套。
5.4隨機配內六角扳手一套。
5.5模具圖紙(按合同提供)。
第二部分 安裝、驗收、培訓、售后服務
1、 安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、售后服務。
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,48小時內(節假日除外)派員到需方現場。
附一:基本配置
序號
| 名 稱
| 規 格
| 數 量
| 產 地
|
1 | 油壓馬達
| 30KW-4P | 1 | 蘇州/宏佳 |
2 | 油壓油泵
| PVL2-94 | 1 | 臺灣海特克 |
3 | 電液閥
| DSG-06-3C2 | 5 | 臺灣朝田 |
4 | 電磁閥
| DSG-03-2B2 | 5 | 臺灣朝田 |
5 | 電磁閥
| DSG-01-2B2 | 4 | 臺灣朝田 |
6 | 溢流閥
| SBSG-03HL | 1 | 臺灣朝田 |
7 | 止回閥
| MPW-06-B | 1 | 臺灣朝田 |
8 | 壓力表
| DT-63 | 1 | 臺灣朝田
|
9 | 角度編碼器
| E40S-1200-3 | 1 | 日本內密控 |
10 | 接觸器
| CN-65 | 1 | 臺灣士林
|
11 | 電源開關
| CV-30-26 | 1 | 臺灣天得
|
12 | 接近開關 | PL-05N | 8 | 臺灣陽明 |
13 | 10.4寸彩色顯示屏
| PWS6A00T-P | 1 | 臺灣海泰克 |
14 | PLC | DVP-32ES00R2 | 1 | 臺灣臺達 |
15 | 伺服電機 | 5.5KW | 1 | 日本三菱 |
3KW | 1 | |||
16 | 減速機 | 160-20 | 1 | 山東紐士達特 |
160-5 | 1 | |||
17 | 直線導軌 | HGH45-5000 | 2 | 臺灣上銀 |
HGW35-1200 | 2 | |||
18 | 液壓油缸
| 非標
| 6 | 興宇自制 |
19 | 主傳動鏈條
| 板式鏈,LH4088 節距:63.5 | 1套
| 杭州西林 |

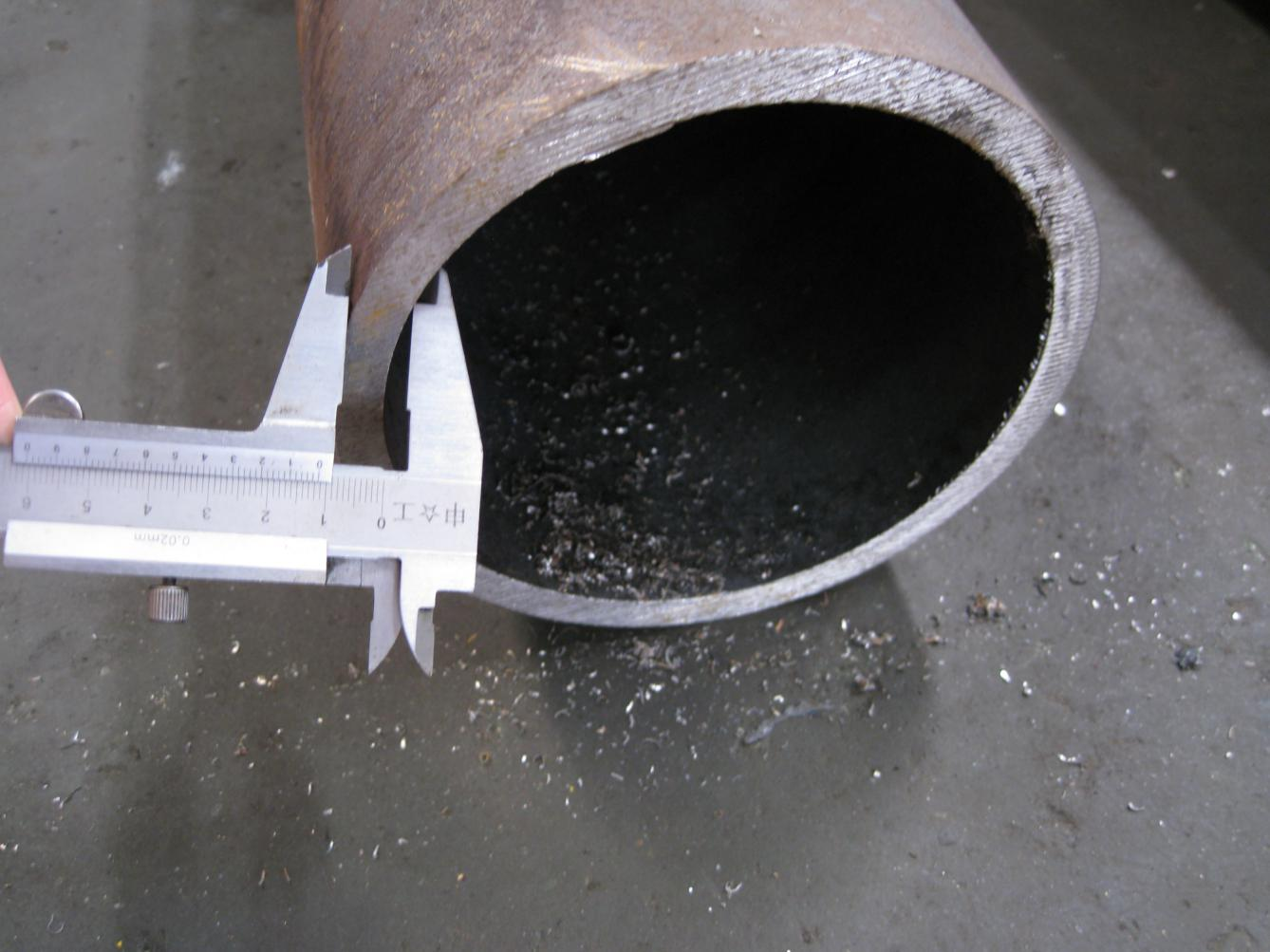

圖片展示:
