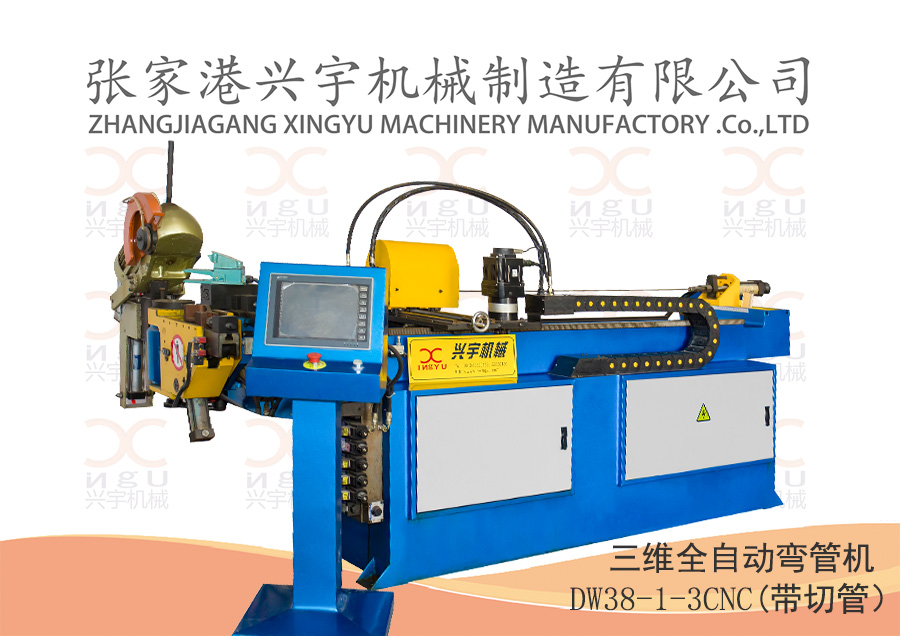

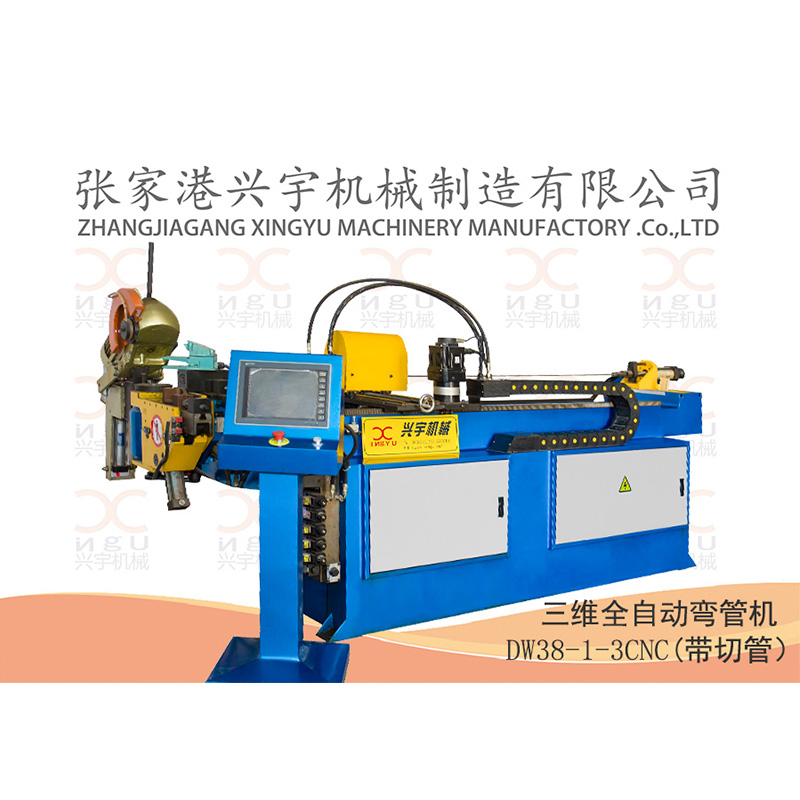

全 自 動 三 維 液 壓 彎 管 機

DW38-1-3CNC（帶切管）

1、機械主要技術參數：

最大彎管能力                             f38′2  A3

彎曲半徑范圍                             R25-200

最大彎曲角度                             195°

最大彎曲數                               20

最大彎曲長度                             1800

最大彎曲方向                             順時針

旋轉角度                                 0-±360°

彎曲速度                                 12  Deg/sec

彎曲精度                                 ±0.05

送料速度                                 1100 mm/sec

送料精度                                 ±0.05

轉角速度                                 300  度/sec

轉角精度                                 ±0.05

系統額定壓力                             12Mpa

油泵排量                                 14L/min

司服馬達功率                             400W

自動送料伺服馬達功率                     1.5KW

電機功率                                 4KW

機器外形尺寸                        3400×900×1300

機器重量                                 2200kg

液壓油                          32#抗磨液壓油（冬天）

46#抗磨液壓油（夏天）

2、 原理介紹：

本機由主傳動機構、芯棒機構、頂料機構、夾料機構、小車送料裝置、伺服轉角裝置、電氣系統及液壓系統等主要部分組成。工作時，由電動機帶動油泵旋轉，供給壓力油，并由觸摸屏設置參數，微電腦（PLC）發出指令，控制各電磁閥的開啟、關閉，使各油缸按一定順序和規律動作，以達到高精度彎制空間立體管的目的。

3、機械主要構件及主要元器件：

3.1機械主要結構由優質鋼板焊接而成，強度高，鋼度大。

3.2結構件采用打砂方式除銹并噴有防銹漆。

3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”，英文為“HITECH”。

3.4采用臺達公司進口的PLC程序機和伺服驅動器，伺服電機為臺灣原產VGM，結構緊湊、精度高、使用壽命長。

3.5接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控，密封性能強。

3.6油泵和電磁閥分別來自臺灣著名品牌“朝田液壓”和日本“榆次油研”，油位高度有清晰直觀的顯示。

4、機械主要功能：

4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行，所有訊息說明均可自行選擇以中文顯示。

4.2程式和資料有密碼保護功能。

4.3轉角和送料為電機伺服控制。

4.4機械控制系統有加工計數功能及故障自診功能。

4.5機械具有安全防護和急停保護功能。

5、隨機出廠文件和資料：

5.1產品合格證1份。

5.2使用說明書1份。

5.3隨機配密封圈一套。

5.4隨機配內六角扳手一套。

5.5模具圖紙（按合同提供）。

第二部分 安裝、驗收、培訓、售后服務

1、 安裝驗收

1.1機械由供方送到需方工廠后需方負責卸車。

1.2供方負責機械的調試。

1.3供方按需方提供的管件（以合同要求為準）進行彎管試樣后由需方驗收。

2、培訓

對調整工、操作工、維修工（液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員）進行培訓，使其會操作、會調整、會維修、會編程。

3、售后服務。

3.1質量“三包”期限：從設備在需方調試驗收合格之日起計算12個月。

3.2“三包”期限內設備發生故障，供方負責免費維修、更換零部件（需方違反操作規程引起的意外損壞除外）。

3.3供方接到需方要求提供服務的電話（傳真）后當天作出響應，24小時內（節假日除外）派員到需方現場。

其他：

1、注冊商標：

2、未盡事宜雙方另行協商。

3、本協議一式二份，雙方各執一份。

4、本協議雙方代表簽字、蓋章后生效。

附：DW38-1-2CNC全自動彎管機主要元器件目錄表

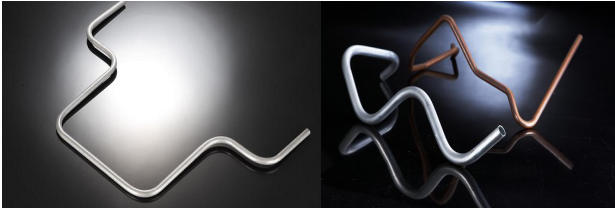

圖片展示：

客戶的滿意是我們不懈的追求

簡介

     興宇機械始建于一九七零年，現有員工280人，1990年正式加入彎管機市場，以生產制造各系列金屬圓鋸機，SW系列雙頭彎管機，DW系列單頭彎管機，PS系列縮管機，MG系列磨齒機，YU系列龍門柱式壓彎?rùn)C(jī)，KR系列鉚接機等十多個大系列近百個產品的各類管材、型材加工機械。公司總部位于江蘇省張家港市，下設三十五個辦事處，保證了全國各地顧客的優質售后服務。

     公司實行現代化企業管理，成功導入ERP生產管理系統，形成集產品設計開發、模具制造、生產加工、整機制造、營銷為一體化作業的生產線，并竭誠努力增加產能以供應市場之不斷需求。公司先后通過了SA8000國際社會責任CE認證和ISO9001:2000國際質量認證，并獲得蘇州市優質產品生產基地的稱號。

    公司秉承“創新理念、追求卓越、迅速改善、永續經營“的經營理念；并以“質量是第一工作”，“顧客的滿意是我們的榮譽”作為我們永遠不變的質量政策；以愛護環境、回報社會、關愛雇員等社會責任為己任；把“誠信、負責、創新、團隊”作為興宇員工不斷的追求和目標，愿與廣大朋友攜手共創美好的明天！

    公司產品被廣泛用于汽車、摩托車、自行車、童車、鋼制家具、休閑用品、空調配管、造船、鍋爐、石油化工、衛浴設備、制管、鐵材加工等行業，是各種管材，型材切割、縮擴、彎曲、鉚接加工的理想機械。

歡迎您來張家港興宇機械參觀考察，我們將竭誠為您服務！
