  • SW-25-90WNC雙頭液壓彎管機

    來源:興宇機械 訪問:1336 發布時間:2022-07-18 17:01:46 【返回

      雙頭液壓彎管機SW-25-90°概況SW系列雙頭彎管機是本公司在引進外國技術基礎上加以改進和發展,PLC控制、液壓驅動、實現冷態下管材及型材的纏繞彎曲;手動、自動、半循環、全循環可靈活選擇;移動式腳踏開關操作方便,且具有啟動、急停、急停繼續三種功能,安全性大大提高;自動計數,便于組織生產;輪模、彎管臂設計精巧,成品管取出方便;小管徑可多支彎曲;可雙頭或單頭彎曲加工,是管材、型材加工的理想設備。 一、 技術參數最大彎管能力          &nb···
    聯系電話:15850063883

    產品介紹

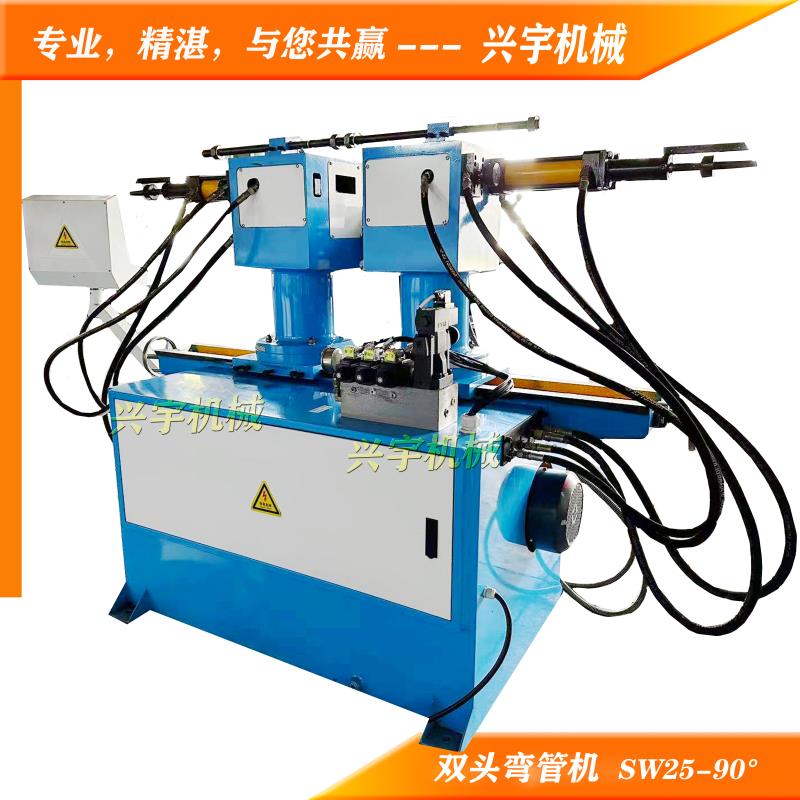

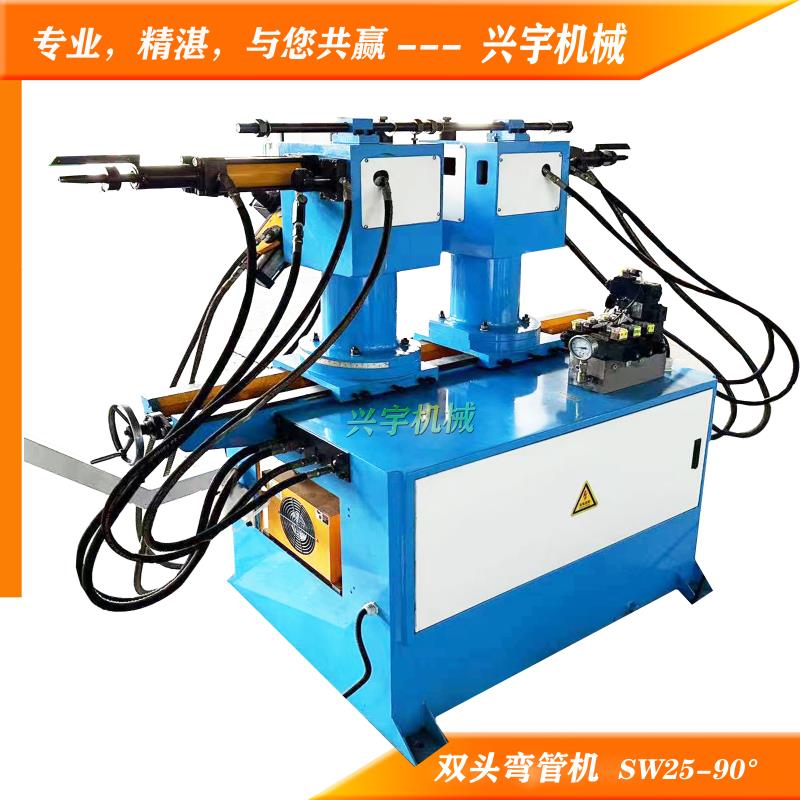

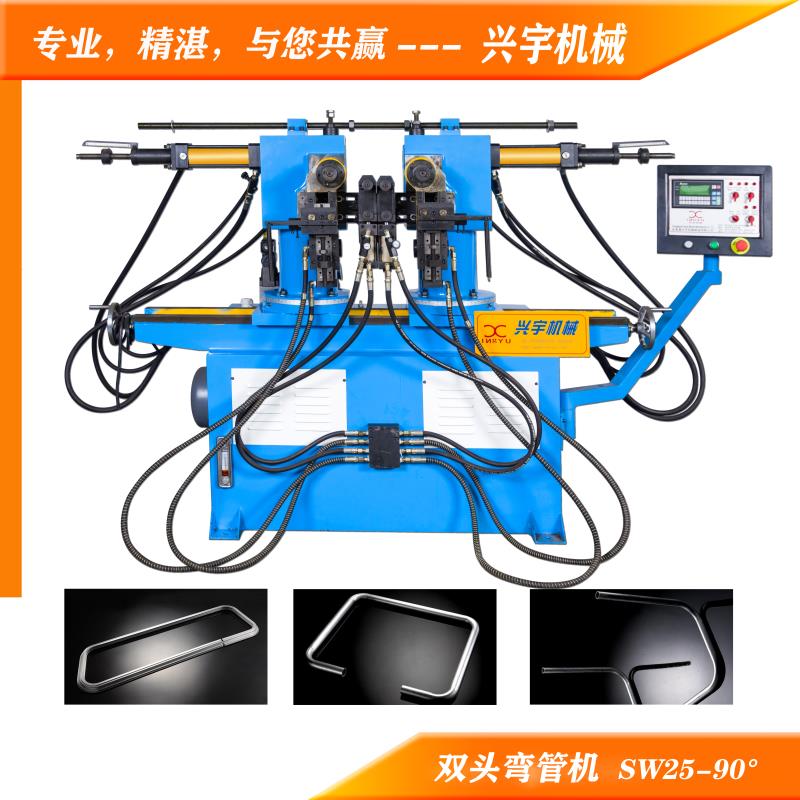

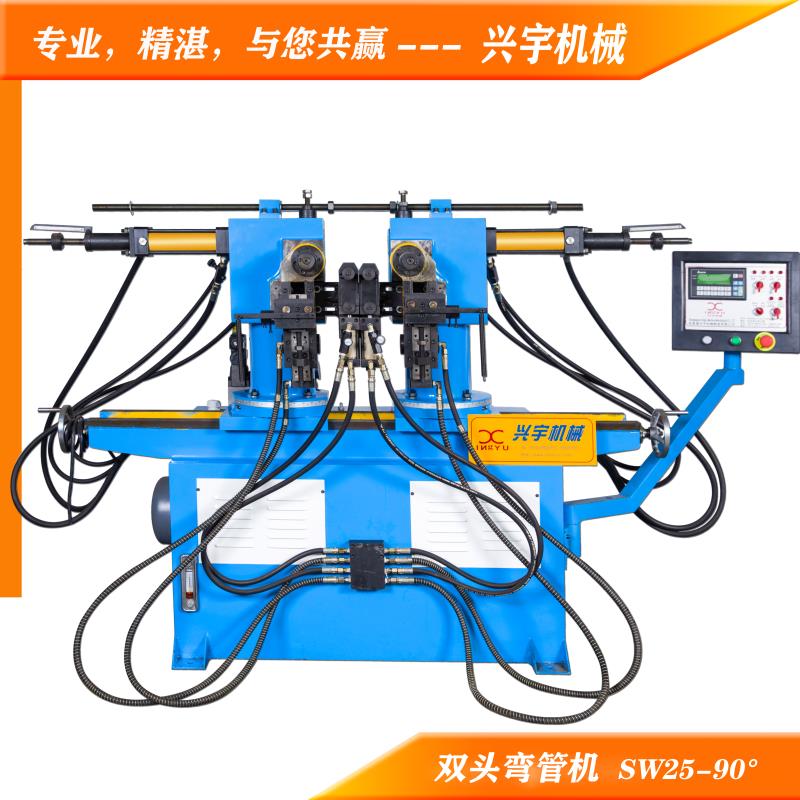

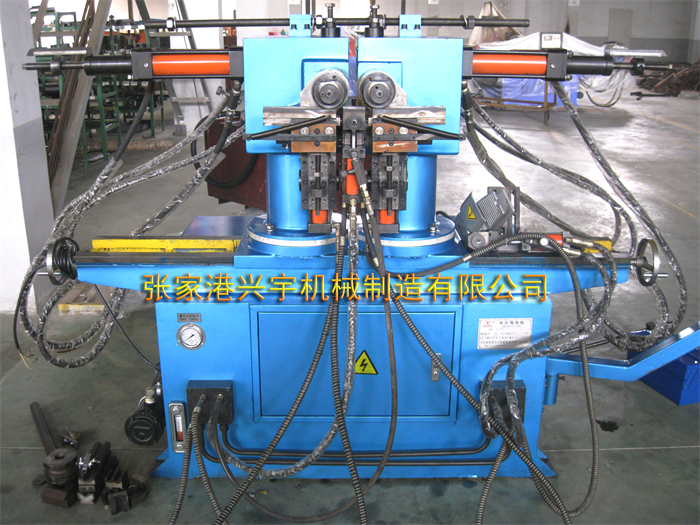

    雙頭液壓彎管機SW-25-90°

    概況

    SW系列雙頭彎管機是本公司在引進外國技術基礎上加以改進和

    發展,PLC控制、液壓驅動、實現冷態下管材及型材的纏繞彎曲;手動、自動、半循環、全循環可靈活選擇;移動式腳踏開關操作方便,且具有啟動、急停、急停繼續三種功能,安全性大大提高;自動計數,便于組織生產;輪模、彎管臂設計精巧,成品管取出方便;小管徑可多支彎曲;可雙頭或單頭彎曲加工,是管材、型材加工的理想設備。

     一、 技術參數

    最大彎管能力                            Φ25×2  A3

    彎曲半徑范圍                            R26-110

    雙彎中心范圍                            96~700

    最大彎曲角度                            195°

    彎曲速度                                50°\sec

    一次彎管支數                            Φ13×2

    電動機                                  Y132S-4 4.5KW

    油泵                                    P214RP01DT

    系統最大壓力                            12Mpa

    油箱容積                                120L

    機器外形                                1650×850×1340

    機器重量                                1200Kg

    液壓油                               32#抗磨液壓油(冬天)

                                        46#抗磨液壓油(夏天)

     二、 安全注意事項

    1、 將機器安置在固定的水平地面上,并校正水平,使機器工作穩定。

    2、 使用前檢查油位高度,保持液壓在油標的確1/2處以上位置。

    3、 檢查電機旋向,如旋向錯誤,請調整電源接線。

    4、 機器自動狀態時,請確認輸入資料的確準確性。

    5、 機器運作時,注意安全,嚴禁手、身體等靠近動作區域內。

    6、 機器須專門人操作,且操作者應站在能接觸及急停按鈕范圍之         內。

    7、 機臺必須接地。

    8、 拆裝模具,必須關掉電源。

    9、 注油處請定期加油。

    10、保持機器及環境清潔。

    11、不允許工作于有粉塵、導電、粒子及強酸等場所。

    三、 原理介紹

    本機由彎管機構、頂緊機構、轉模機構、電器系統及液壓系統等主要部分組成。工作時,由電動機帶動油泵旋轉,供給壓力油,微電腦(PLC)發出指令,控制各電磁閥的開啟、關閉,使各油缸按一定順序和規律動作,以達到彎管的目的。





    SW25-90°雙頭彎管機主要元器件



    分類

    名稱

    數量

    品牌

    電器部分

    TP04G-BL-CU文本控制器

    1

    臺灣臺達電子

    程序控制器

    1

    臺灣臺達電子

    中間繼電器

    7

    正泰電器

    交流接觸器 CN-18

    1

    正泰電器

    熱繼電器 RH-18/10M

    1

    正泰電器

    熔斷器 RT14-20

    2

    正泰電器

    變壓器 JBK5-160VA

    1

    無錫布萊特電氣

    指示燈 ANPC-22

    2

    臺灣天德

    啟動按鈕/停止按鈕

    2

    臺灣天德

    轉換開關

    5

    臺灣天德

    接近開關 TL-Q5MC1-F-Z

    6

    日本歐姆龍

    行程開關 TZ7310

    1

    正泰電器

    編碼器

    1

    日本內密控

    電動機 Y132S-4 5.5KW

    1

    特制宏佳電機

    電纜線


    滬安電線
