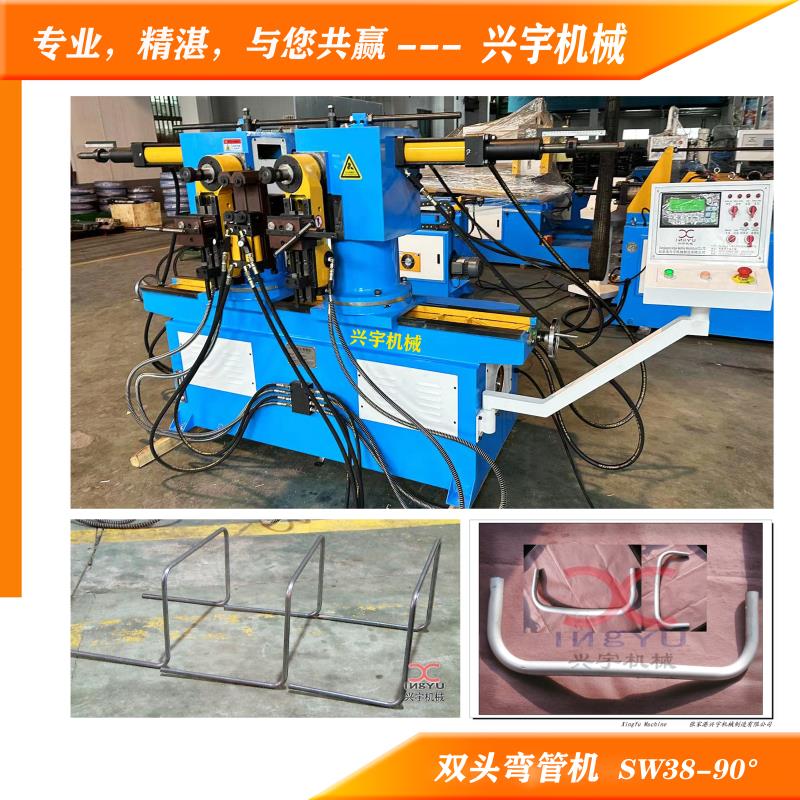

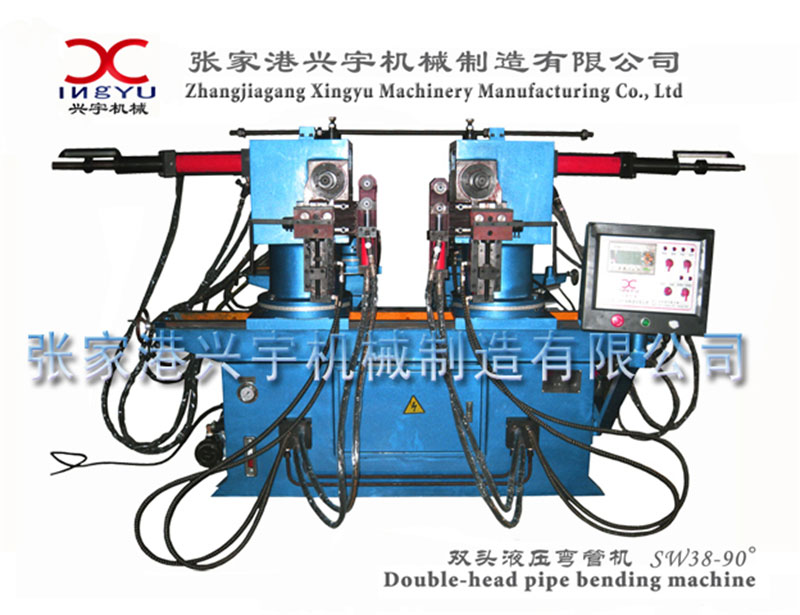

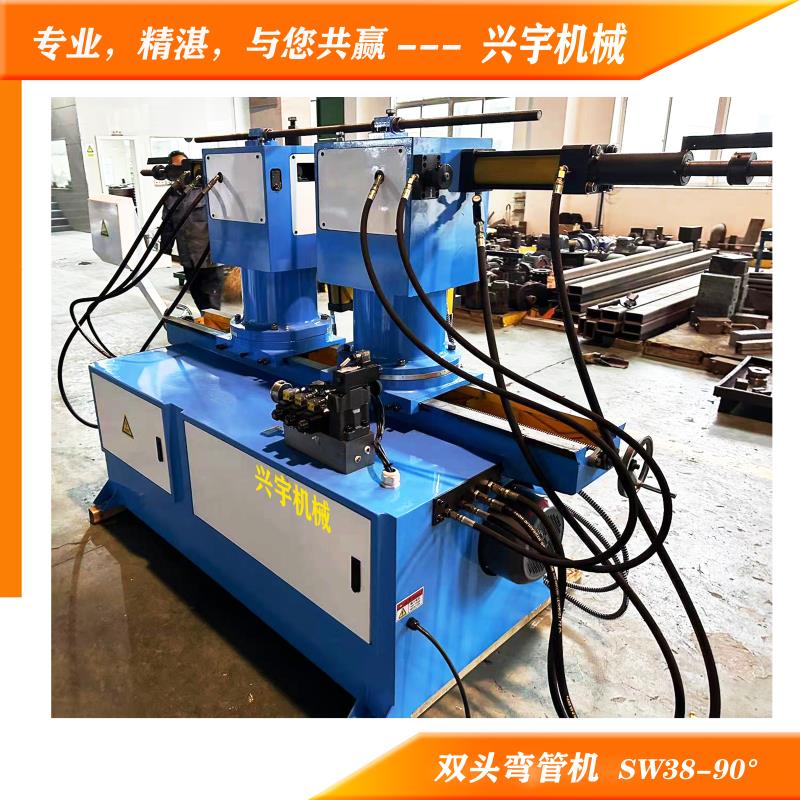

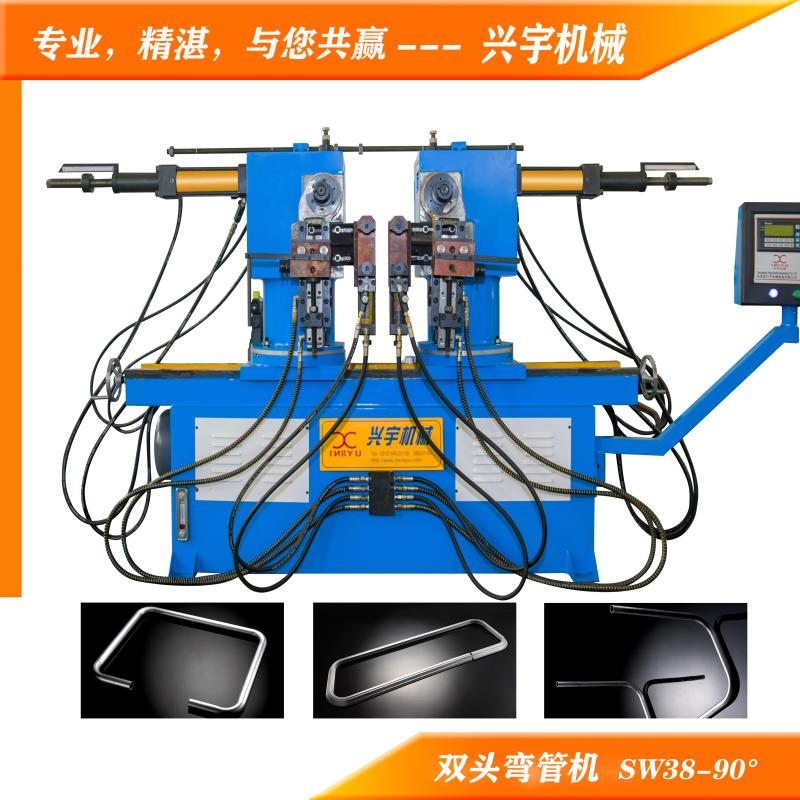

雙頭液壓彎管機SW38-90°
一、 機器簡介:
SW系列雙頭彎管機是本公司在引進外國技術基礎上加以改進和
發展,PLC控制、液壓驅動、實現冷態下管材及型材的纏繞彎曲;手動、自動、半循環、全循環可靈活選擇;移動式腳踏開關操作方便,且具有啟動、急停、急停繼續三種功能,安全性大大提高;自動計數,便于組織生產;輪模、彎管臂設計精巧,成品管取出方便;小管徑可多支彎曲;可雙頭或單頭彎曲加工,是管材、型材加工的理想設備。
二、技術參數:
1、 電源:380V、50HZ、三相配備穩壓電源;
2、 彎管能力范圍:連續生產情況下,適用于碳鋼管件Φ38×2,材料標準均為GB8162-1999,材質為35#鋼;
3、 最大彎曲角度:195°; 彎曲精度:±0.1°;
4、 最大彎曲數:20;
5、 彎曲半徑范圍:R38~220;
6、 一次彎曲支數:Φ13×4支、Φ25×2支、Φ38×1支;
7、 電動機:Y132S-4 5.5KW;
8、 機器外形尺寸(長×寬×高):2700mm×900mm×1350mm;
9、 最大彎曲程式記憶容量為200組;
10、 程式和資料有密碼保護功能;
11、 彎管機控制系統有加工計數功能;
12、 彎管機具有故障自診;
13、 具有安全防護和急停保護功能;
14、 人員培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程;
三、主要元器件:

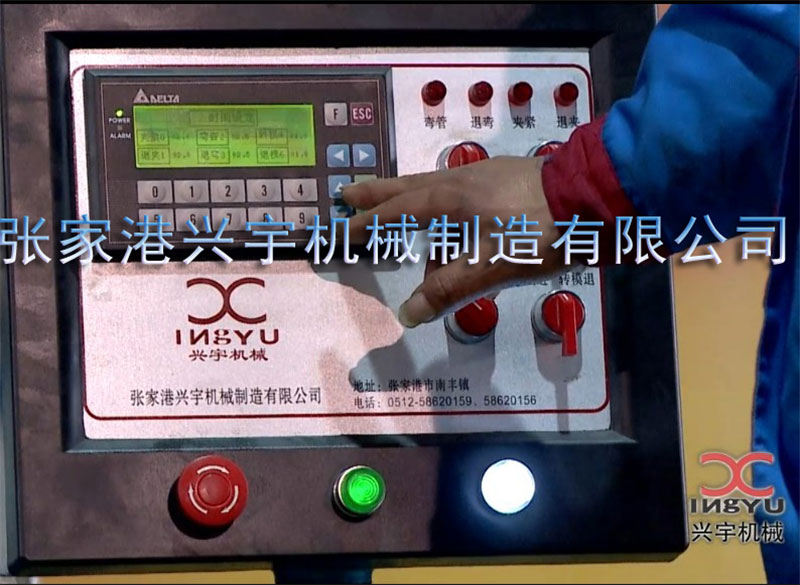

1、文本控制器為臺灣進口,臺達公司生產;
2、PLC程序機為臺灣進口,臺達公司生產;
3、接近開關和編碼器分別為日本歐姆龍“OMRON”和日本“NEMICOM”內密控;
4、電磁閥來自臺灣著名品牌“朝田液壓”。
5、其他電器配件為:正泰電器。
四、原理介紹:
本機由彎管機構、頂緊機構、轉模機構、電器系統及液壓系統等主要部分組成。工作時,由電動機帶動油泵旋轉,供給壓力油,微電腦(PLC)發出指令,控制各電磁閥的開啟、關閉,使各油缸按一定順序和規律動作,以達到彎管的確目的。
SW38-90°雙頭彎管機主要元器件
分類 | 名稱 | 數量 | 品牌 |
電器部分 | TP04G-BL-CU文本控制器 | 1 | 臺灣臺達電子 |
程序控制器 | 1 | 臺灣臺達電子 | |
中間繼電器 | 7 | 正泰電器 | |
交流接觸器 CN-18 | 1 | 正泰電器 | |
熱繼電器 RH-18/10M | 1 | 正泰電器 | |
熔斷器 RT14-20 | 2 | 正泰電器 | |
變壓器 JBK5-160VA | 1 | 無錫布萊特電氣 | |
指示燈 ANPC-22 | 2 | 臺灣天德 | |
啟動按鈕/停止按鈕 | 2 | 臺灣天德 | |
轉換開關 | 5 | 臺灣天德 | |
接近開關 TL-Q5MC1-F-Z | 6 | 日本歐姆龍 | |
行程開關 TZ7310 | 1 | 正泰電器 | |
編碼器 | 1 | 日本內密控 | |
電動機 Y132S-4 5.5KW | 1 | 特制宏佳電機 | |
電纜線 | 滬安電線 |

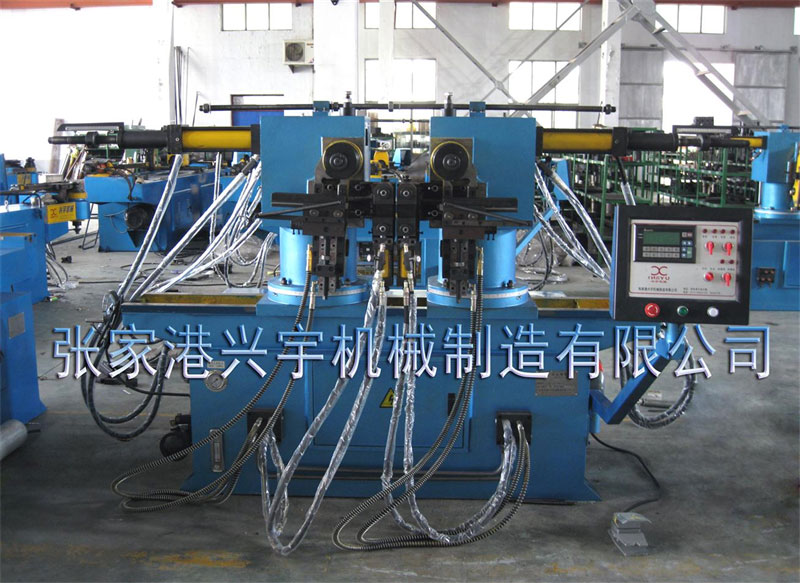

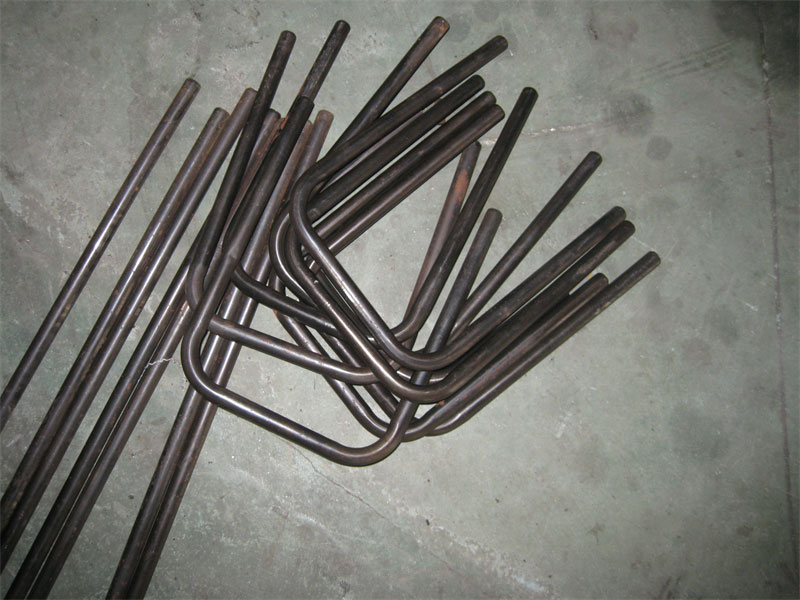

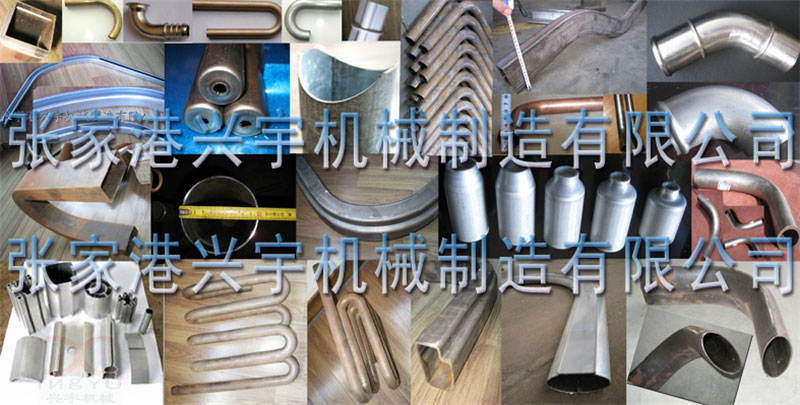

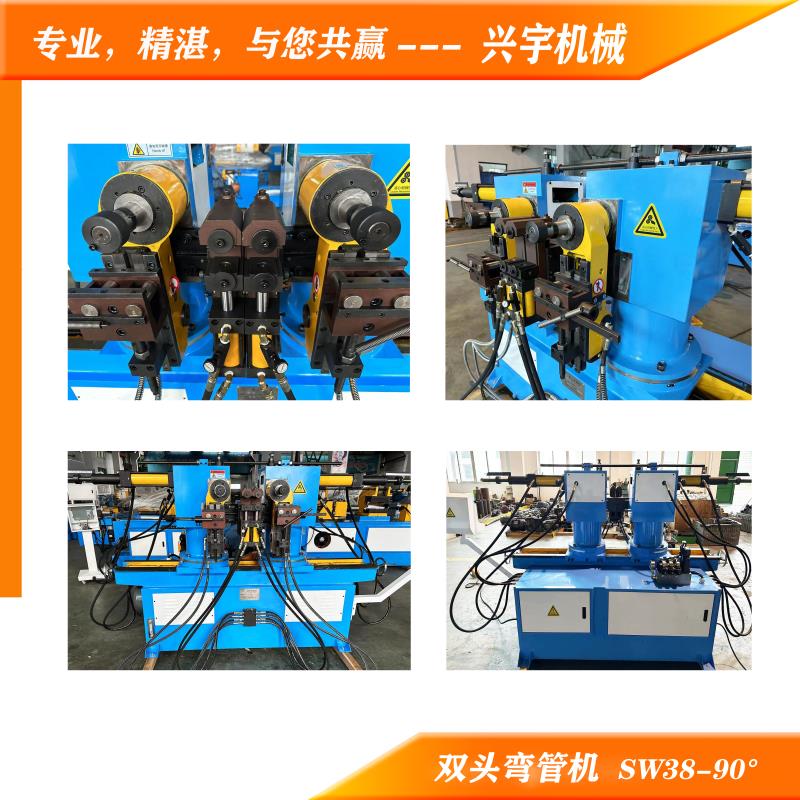

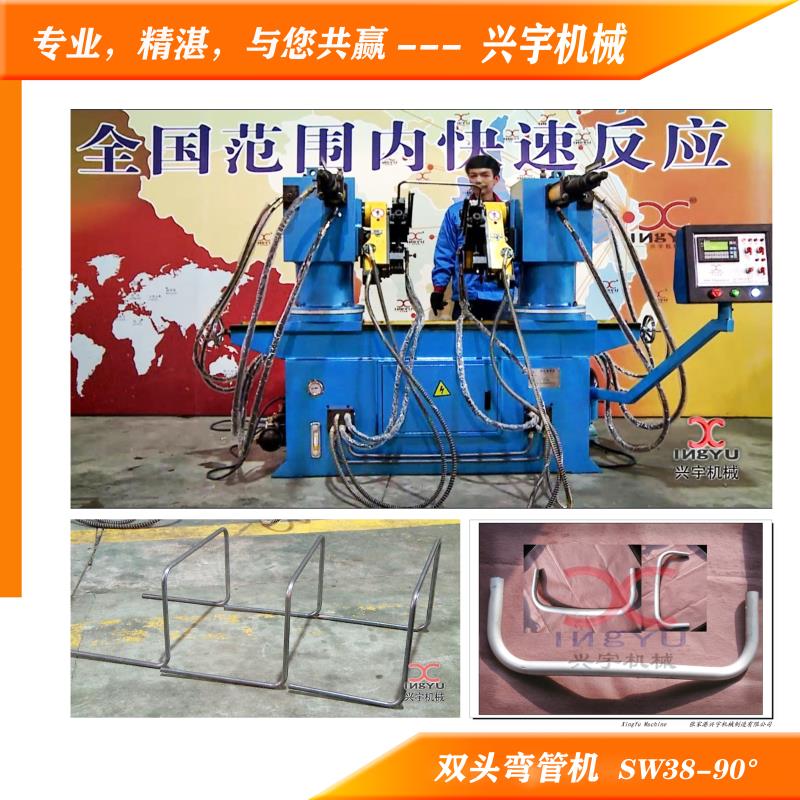

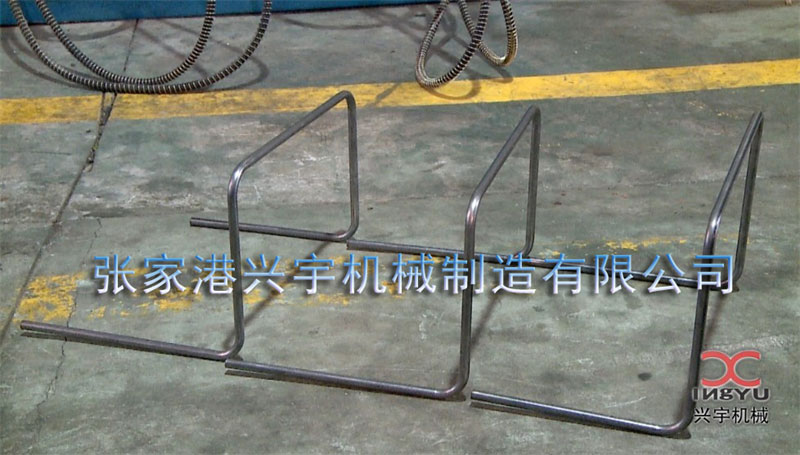

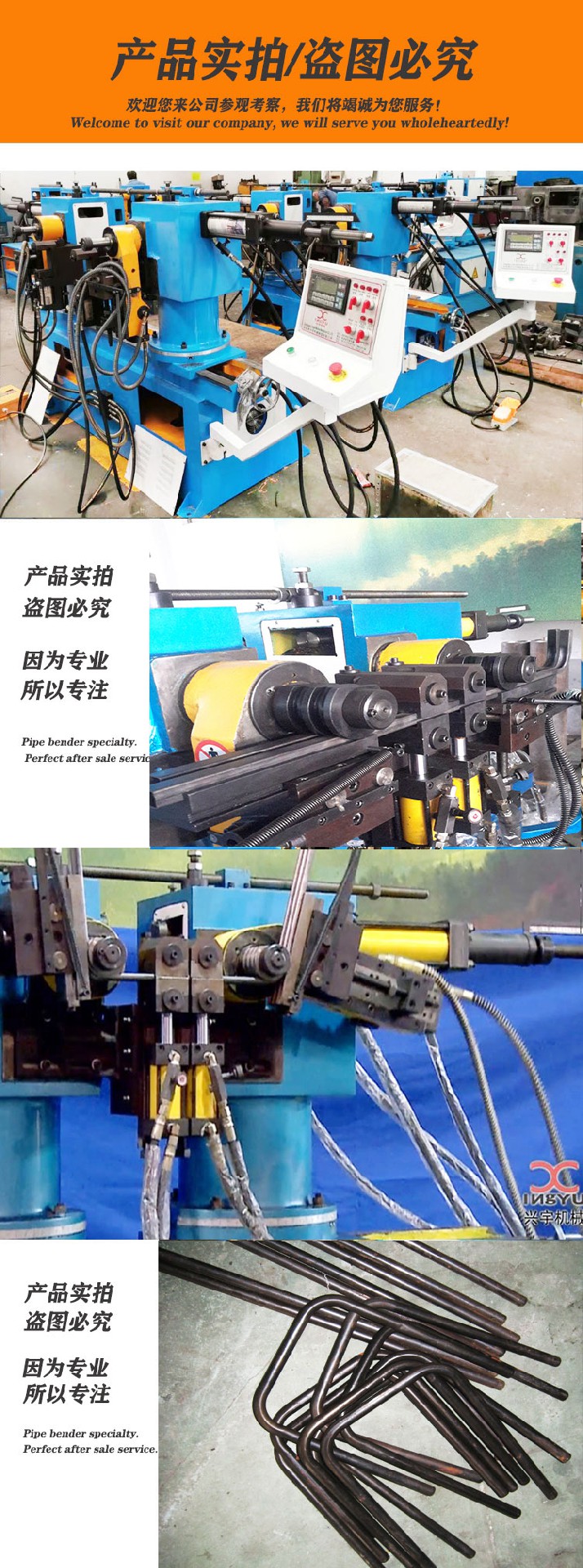

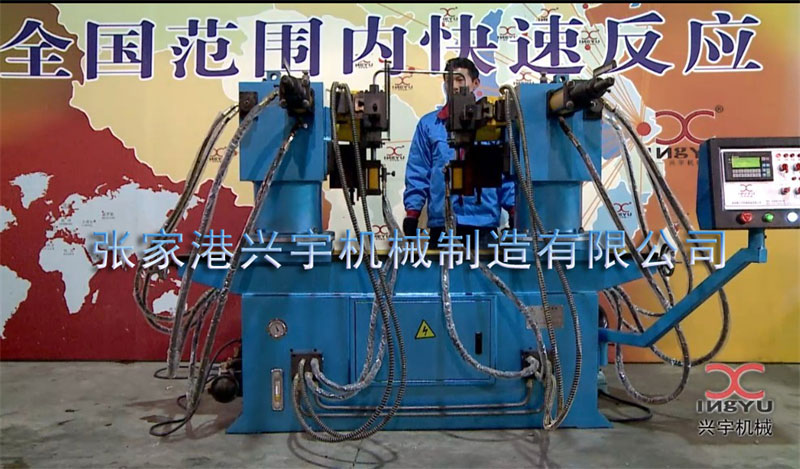

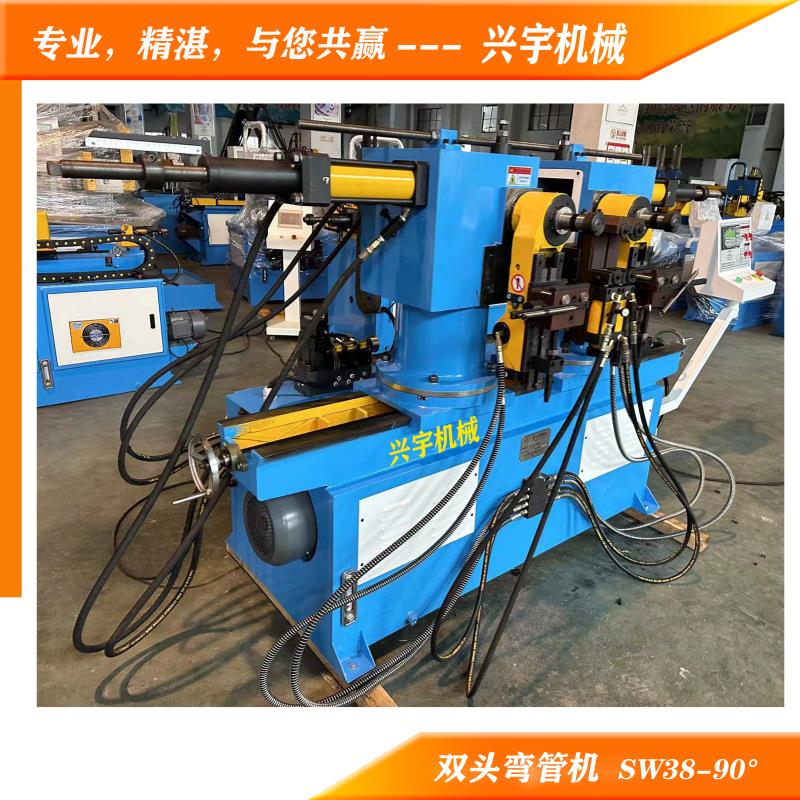

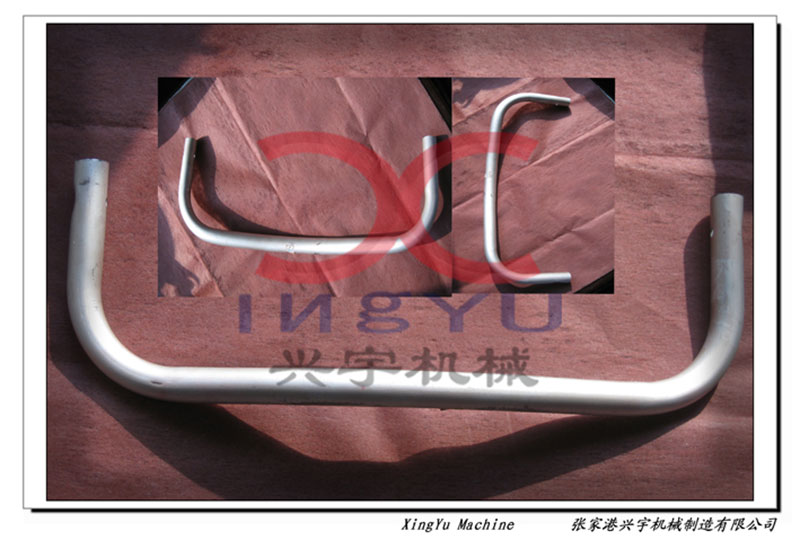

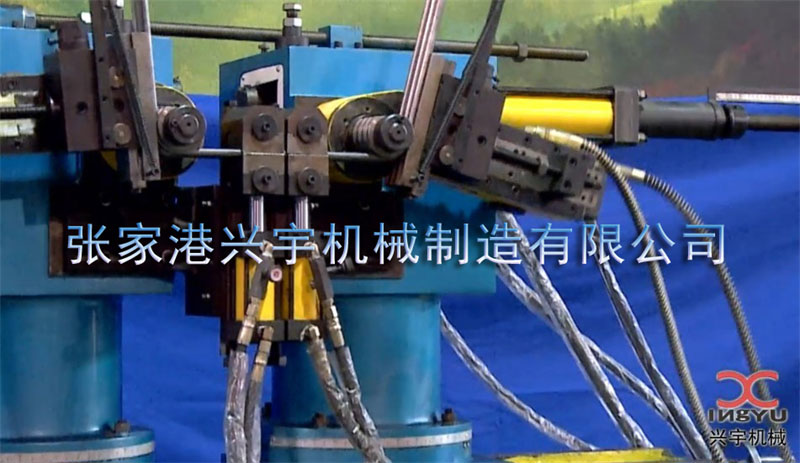

圖片展示:
客戶的滿意是我們不懈的追求
興宇簡介
興宇機械始建于一九七零年,現有員工280人,經過多年的不懈努力,嚴細的品質管理、完善的售后服務、合理的市場價格是我們立于競爭的前提。
專業制造系列金屬圓鋸機,SW系列雙頭彎管機,DW系列單頭彎管機,PS系列縮管機,MG系列磨齒機,YU系列龍門柱式壓彎機,KR系列鉚接機等八大系列近六十個產品的各類管材、型材加工機械。

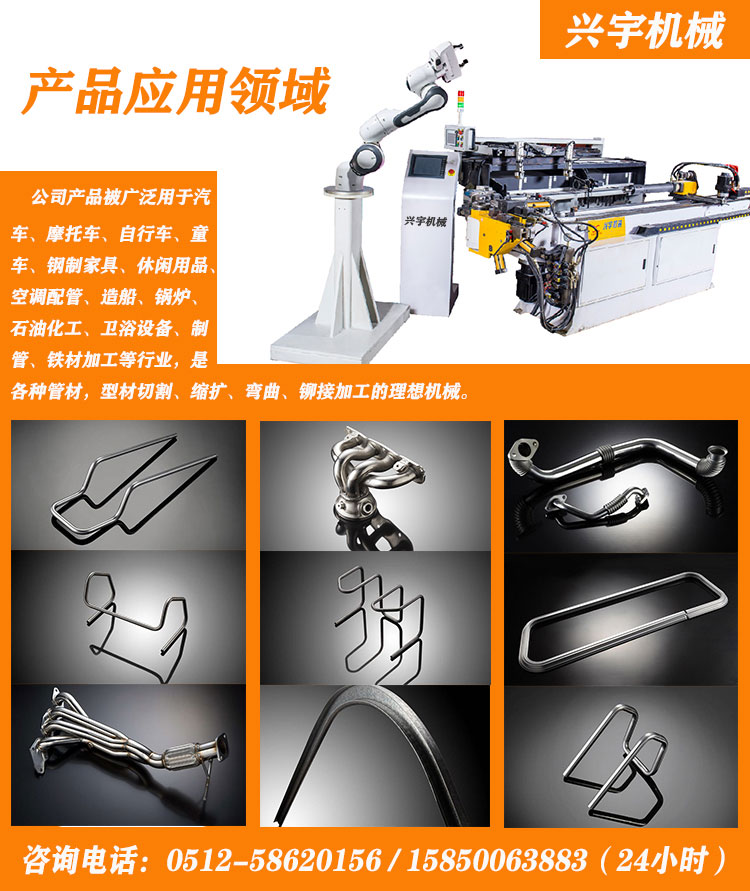

公司產品被廣泛用于汽車、摩托車、自行車、童車、鋼制家具、休閑用品、空調配管、造船、鍋爐、石油化工、衛浴設備、制管、鐵材加工等行業,是各種管材,型材切割、縮擴、彎曲、鉚接加工的理想機械。
