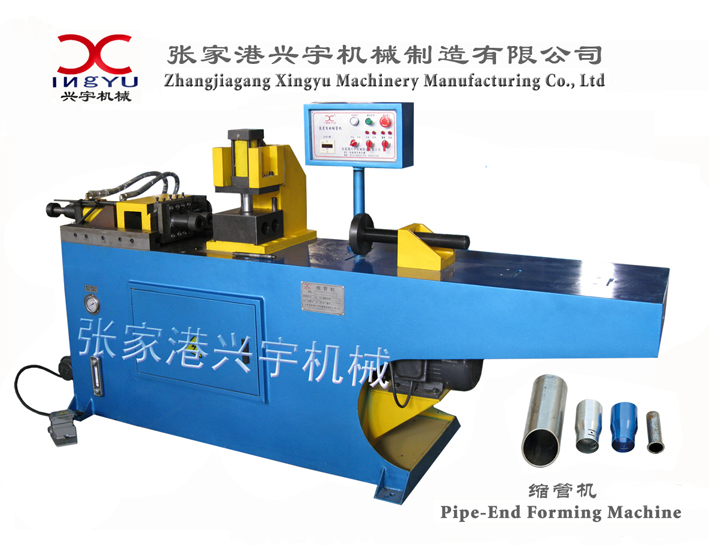

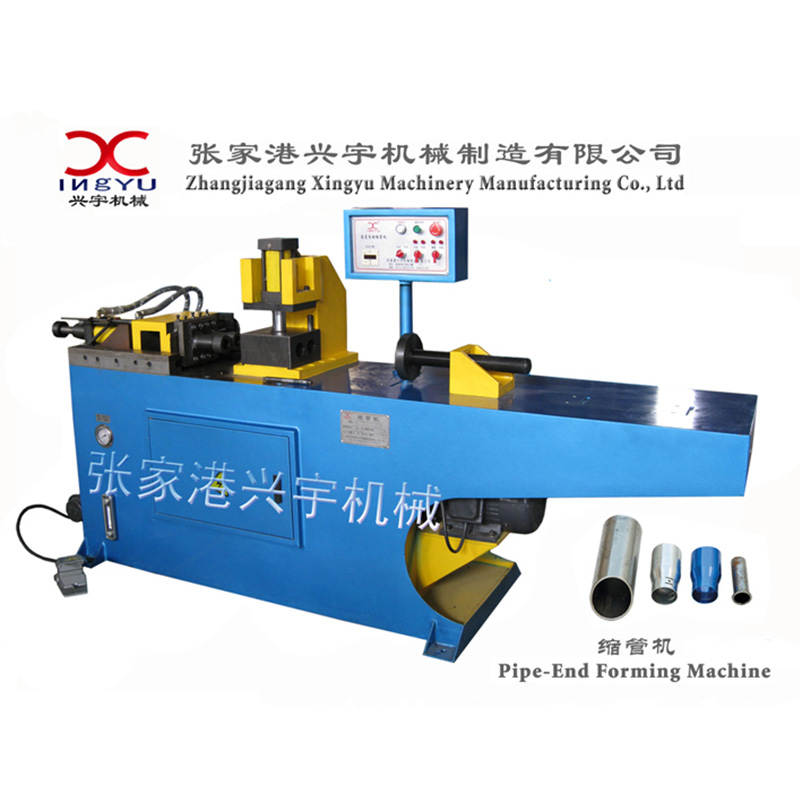

PS-38A 縮/擴管機
最大縮管能力: | Φ38×2 A3 |
最大縮管長度: | 110 |
一次縮管時間: | 4~6S |
夾 緊 行 程: | 70 |
控 制 電 源: | 110V |
電 動 機: | Y112M-4 4KW |
油 泵: | P214PR01DT |
油 泵 排 量: | 14L/min |
系 統 壓 力: | 12Mpa |
油 箱 容 積: | 90L |
油 品: | 32#抗磨液壓油(冬天) 46#抗磨液壓油(夏天) |
機 器 外 形: | 2500×660×1360 |
機 器 重 量:
| 800Kg
|
1. PLC控制、液壓驅動、運作平穩。
2. 移動式腳踏開關、具有自動啟動、緊急停止、緊停繼續三種功能,安全性高。
3. 可進行縮管、擴管、鈍管等多種方式加工,是理想的管端成型加工機械。
4. 模具更換簡單方便,便利于彈性生產。
PS系列液壓自動縮管機,是本公司在引進國外先進技術的基礎上,自行研制開發的新產品,該機由PLC控制,液壓驅動,對話式操作;電器及液壓元件均由國外引進。由于采用了記憶性強、無接點的PLC控制,使機器質量更好,性能更穩定,操作更簡便,無須專業技術人才即可完成本機器的操作使用。移動式腳踏開關具有啟動、急停、急停繼續三種功能,安全性更高,手動/自動、一次/二次、模I/模II,靈活選擇。

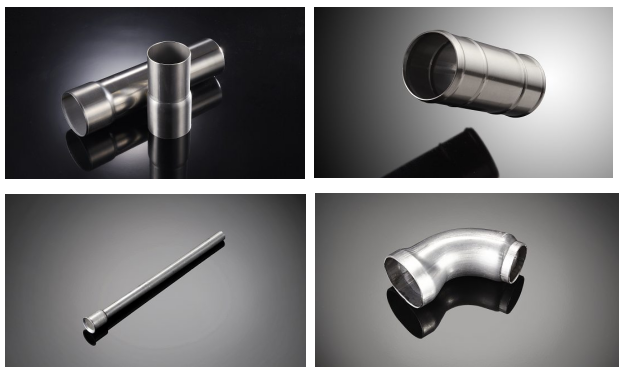

更換不同的模具可完成縮管、擴管、蹾筋、內外翻邊等多種管端成型生產要求,加工形狀包括凸凹節、長、偏、正方、拓斜、V型、正多邊形、對稱多邊形、開口肘、平口肘等。模具更換快捷、方便,便于彈性生產。
PS-B系列縮管機其特點是在PS-A系列基礎上增加了換模裝置,解決了一次縮管不能完成時,需更換模具、二次縮管才能完成的難題,同時又具備PS-A系列的性能,使其適用性大大提高。
傳動機構、夾料機構、電器系統及液壓系統等主要部分組成。工作時,由電動機帶動油泵旋轉,供給壓力油,微電腦(PLC)發出指令,控制各電磁閥的開啟、關閉,使各油缸按一定順序和規律動作,并在模具的作用下,達到管端成型的目的。
1、 床身為A3焊接;
2、 主要部位連接件為球墨鑄鐵。
3、 文本控制器為臺灣進口,臺達公司生產;
4、PLC程序機為臺灣進口,臺達公司生產;
5、接近開關和編碼器分別為日本歐姆龍“OMRON”和日本“NEMICOM”內密控;
6、電磁閥來自臺灣著名品牌“朝田液壓”。
7、其他電器配件為:正泰電器。
8、油泵為著名品牌“海特克”。
9、電動機為公司向宏佳電機特定制造,采用“人本”軸承加工,提高其使用頻率。
PS-38A型縮擴管機主要元器件目錄 | |||
分類 | 名稱 | 數量 | 產地 |
電器部分 | DVP-32EH程序控制器 | 1 | 臺灣臺達電子 |
開關按鈕 110V | 9 | 臺灣天得 | |
指示燈 | 8 | 浙江正泰電器 | |
接近開關 | 6 | 臺灣陽明 | |
計數器 | 1 | 欣靈電器 | |
電機 4KW | 1 | 蘇州宏佳電機(定制) | |
接觸器 CN-18 110V | 1 | 浙江正泰電器 | |
熱繼電器 RH-18/10M 8-12A | 1 | 浙江正泰電器 | |
熔斷器 RT14-20 | 2 | 浙江正泰電器 | |
變壓器 JBK5-160VA | 1 | 浙江正泰電器 | |
液壓部分 | 齒輪油泵 P214PR01DT | 1 | 浙江海泰克液壓 |
溢流閥SBSG-03-H | 1 | 臺灣朝田液壓 | |
電磁閥D5-02-3C2-A15 | 6 | 臺灣朝田液壓 | |
電磁閥D5-02-2B2-A15 | 1 | 臺灣朝田液壓 | |
液控單向閥MPW-02B | 2 | 臺灣朝田液壓 | |
疊加式節流閥MSW-02X | 2 | 臺灣朝田液壓 | |
機械部分 | 液壓油缸 | 1套 | 自制 |
銅套 | 1套 | 浙江雷森特機械 | |
密封件 | 1套 | 臺灣鼎基 | |
壓力表 DT-63*250 | 1 | 上海儀表廠 | |
防塵件 | 1套 | 臺灣鼎基 |

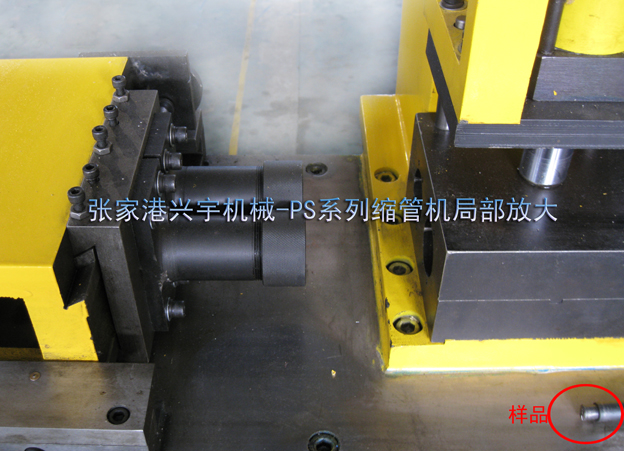

圖片展示
客戶的滿意是我們不懈的追求
興宇機械始建于一九七零年,現有員工280人,1990年正式加入彎管機市場,以生產制造各系列金屬圓鋸機,SW系列雙頭彎管機,DW系列單頭彎管機,PS系列縮管機,MG系列磨齒機,YU系列龍門柱式壓彎?rùn)C(jī),KR系列鉚接機等十多個大系列近百個產品的各類管材、型材加工機械。公司總部位于江蘇省張家港市,下設三十五個辦事處,保證了全國各地顧客的優質售后服務。
公司實行現代化企業管理,成功導入ERP生產管理系統,形成集產品設計開發、模具制造、生產加工、整機制造、營銷為一體化作業的生產線,并竭誠努力增加產能以供應市場之不斷需求。公司先后通過了SA8000國際社會責任和ISO9001:2000國際質量認證,并獲得蘇州市優質產品生產基地的稱號。
公司秉承“創新理念、追求卓越、迅速改善、永續經營“的經營理念;并以“質量是第一工作”,“顧客的滿意是我們的榮譽”作為我們永遠不變的質量政策;以愛護環境、回報社會、關愛雇員等社會責任為己任;把“誠信、負責、創新、團隊”作為興宇員工不斷的追求和目標,愿與廣大朋友攜手共創美好的明天!
公司產品被廣泛用于汽車、摩托車、自行車、童車、鋼制家具、休閑用品、空調配管、造船、鍋爐、石油化工、衛浴設備、制管、鐵材加工等行業,是各種管材,型材切割、縮擴、彎曲、鉚接加工的理想機械。
