MHP350-CNC伺服全自動切管機
一、技術參數:
項目 | 機型 | 不限 |
1 | 鋸片驅動馬達 | 2.4KW/3KW*2/4pole |
2 | 鋸片轉速(R.P.M) | 58/29RPM |
3 | 夾鉗型式 | 上下平壓 |
4 | 鋸切角度 | 90° |
5 | 冷卻泵馬達 | 120W |
6 | 伺服電機 | 1.5KW |
7 | 虎鉗最大夾持(mm) | 130mm |
8 | 切割長度定位精度 | ≤±0.15mm |
9 | 切割垂直度精度 | 端面跳動≤±0.15mm |
10 | 一個切割周期 | ≤15s/cycle(以Φ50×2.2計算) |
11 | 一次切管數量 | ≤15根/次(以Φ19×1計算) |
12 | 夾持力要求 | 夾持力可調,以能夾緊不打滑且不夾傷工件為宜 |
13 | 鋸片外徑尺寸(mm) | HSSΦ350-φ400(標準Φ350) |
14 | 鋸片內徑尺寸(mm) | Φ32 |
15 | 鋸片銷孔尺寸(mm) | 2*Φ11*PCD63 |
16 | 機械外形尺寸(mm) | ≤3200*1000*1800 |
17 | 機械凈重量(KG) | ≤1800Kg |
18 | 送料及夾緊動力方式 | 伺服送料液壓夾緊 |
19 | 液壓油 | 32#抗磨液壓油(冬天)46#抗磨液壓油(夏天) |
配置簡介:
1. 電子控制件:二聯件和電磁閥為進口臺灣亞德客;
2. 液壓閥門:為進口臺灣朝田液壓;
3. 交流接觸器:進口韓國士林;
4. 停止按鈕和啟動按鈕為:臺灣天得;
5. 其他電器配件為:正泰電器;
6. 滾珠絲桿:臺灣銀泰;
7. 觸控屏幕:臺灣海泰克HITECH;
8. 伺服電機:日本三菱電機;
9. PLC程序控制器:臺灣臺達;
二、 鋸切能力:
90°正切 | |
〇 | 120 |
? | 110×110 |
□ | 120×85 |
∟ | 100×100 |
■ | 55×55 |
● | 65 |
三、機器特點:
1、價格合理,操作方便;
1、 液壓控制使工件夾持更牢固、進刀更平穩,有利于連續性負荷作業;
2、 噪音小,無粉塵污染,切口平整、無毛刺;
3、 可切及斜切各種角度,接口連接完美;
4、 機器體積小,斜切時原材料位置不變,占用空間小。
四、機器概況:
MHP350-CNC型金屬圓鋸機,是本公司在引進國外先進技術的基礎上,加以創新和發展的一種液壓全自動鋸切機床,其產品性能達到同行業先進水平,能鋸切各種截面形狀的普通鋼、不銹鋼、銅、鋁等金屬型材,尤其是鋸切各種管材最為理想。該機采用液壓控制,鋸切時無需人工上料、出料,其工件的夾持、松開、進刀、退刀均由液壓控制自動完成,使加工準確、效率高,適宜于長時間連續作業。
五、鋸片轉速:
一般金屬軟鋼選用高速;實心棒、不銹鋼等可選用低速。(注意:經過熱處理后的材料或鋼材硬度在HRC13以上,是不可用高速鋼鋸片來鋸切的,否則縮短鋸片使用壽命。)

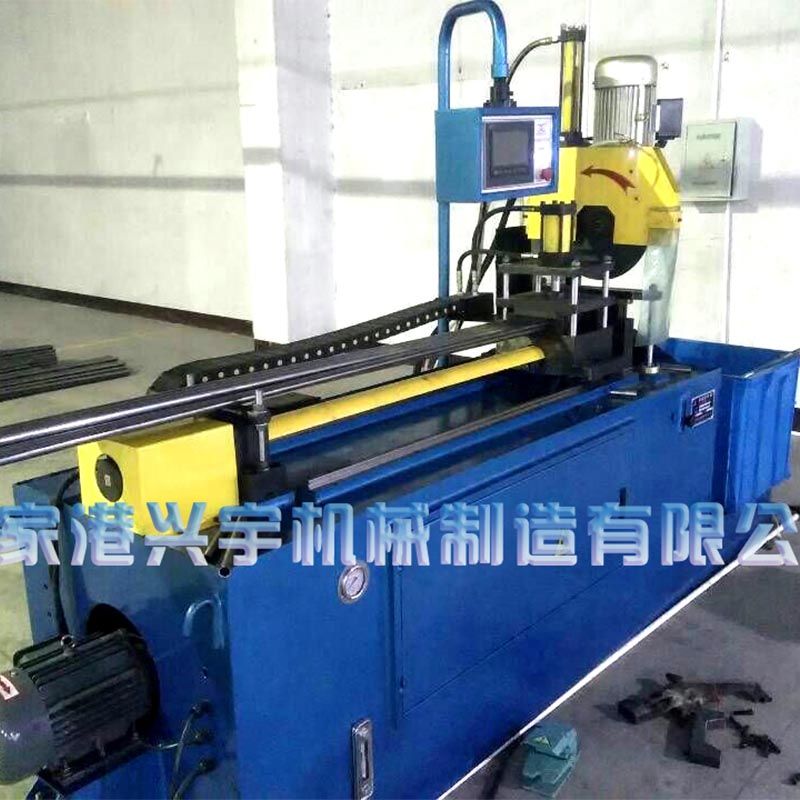

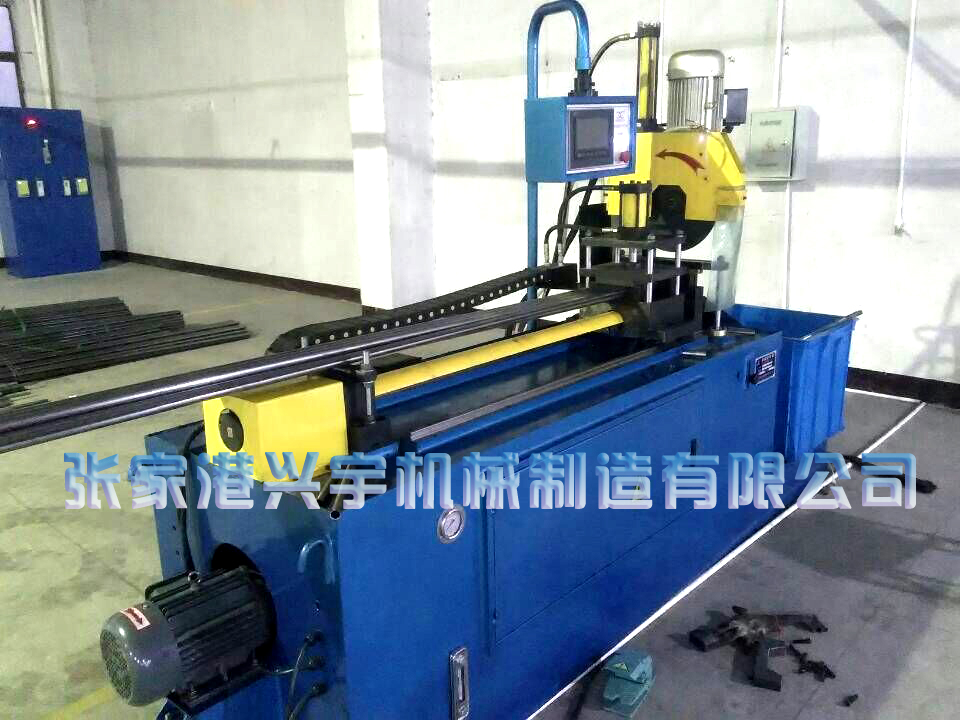

圖片展示
