MH450-CNC(伺服送料)全自動數控切管機技術參數
1、機械主要技術參數
序號 | 主要技術參數 | 參數值 | 品牌 | 備注 |
1 | 工作電壓 | 主線380V~50Hz | ||
2 | 主電機 | 2/4極 3.3/4KW | 江蘇宏佳 | |
3 | 冷卻泵電機 | 120W | 上海臺工 | |
4 | 送料電機 | 1.5Kw | 臺灣臺達 | |
5 | 變壓器 | JBK3-160 | 無錫布萊特 | |
6 | 適用鋸片 | Φ≤400 內孔Φ32 銷孔2-Φ11/PCD63 | 意大利虎牌 | |
7 | 夾鉗開襠 | 110-200mm | ||
8 | 油泵 | HVP-VAI-F12A3 | 無錫海泰克 | |
9 | 電磁換向閥 | MRA-02C-010 | 臺灣朝田 | |
10 | 單向節流閥 | KCF-03 | 臺灣朝田 | |
11 | 選擇開關 | M08 | 溫州長江 | |
12 | 停止按鈕 | NP4-11ZS/11 | 臺灣天得 | |
13 | 啟動按鈕 | NP4-11DN | 臺灣天得 | |
14 | 直線導軌 | HGH25-1400 | 臺灣上銀 | 單次送料可達1米 |
15 | 直線導軌 | HGW25-400 | 臺灣上銀 | |
16 | 機器外形(長×寬×高) | 2970×1100×1750mm | ||
17 | 機器重量 | 1800kg |
2、鋸切范圍
3、最大鋸切能力:
90°正切 45°斜切 30°斜切
Φ130mm Φ100mm Φ100mm
120×120mm 90×90mm 90×90mm
120×120mm 90×90mm 90×90mm
150×80mm 120×90mm 120×90mm
Φ60mm Φ45mm Φ45mm
60×60mm 45×45mm 45×45mm
4、設備動作要求
全自動送料→自動夾緊→自動進刀切斷→自動退刀→自動松爪
5、設備配置
⒈關鍵部件:
1.1主軸頭部件、夾持部件等其他鍛件均需經回火熱處理應力消除后加工制造;
1.2電氣控制部件PLC、行程開關、交流接觸器等電器元件均為臺灣臺達或日本歐姆龍產品。
2.模具:專用夾具一組。
3.鋸片:高速鋼。
4. 油泵采用臺灣 “黎明液壓” 品牌,電磁閥采用臺灣“朝田液壓” 品牌,
5.觸摸屏采用臺灣原產海特克有限公司生產的7.6英寸“海泰克”,英文為“HITECH”。
6、機器特點:
1.垂直滑道上下進退刀穩定刀具壽命長,鋸切精度高。
2.歐式設計,多組齒輪傳動適合重型切削,精度穩定。
3.精心設計送料系統,送料長度可設定,也可分多次送料。
4.送料機構采用浮動裝置,不傷工件表面,送料精度高。
5.獨特的夾鉗設計,夾持力強且牢固。
6.滑道自動給油潤滑,機器壽命長。
7.使用程序控制器控制,無接點,維修便捷。
8.冷卻液自動循環,確保工件切面光滑,無毛邊毛刺。
9.控制按鈕集中,簡單便捷操作。
10.配置電子式鋸片保護裝置。
11.配置電子式鋸切數量設定及技術器。
12.無料自動停機。
13.鋸削集中處理,方便干凈。
14.裝有數字顯示器,長度調整容易,快速又準確。
第二部分 安裝、驗收、培訓、售后服務
1、安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、售后服務。
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,24小時內(節假日除外)派員到需方現場。

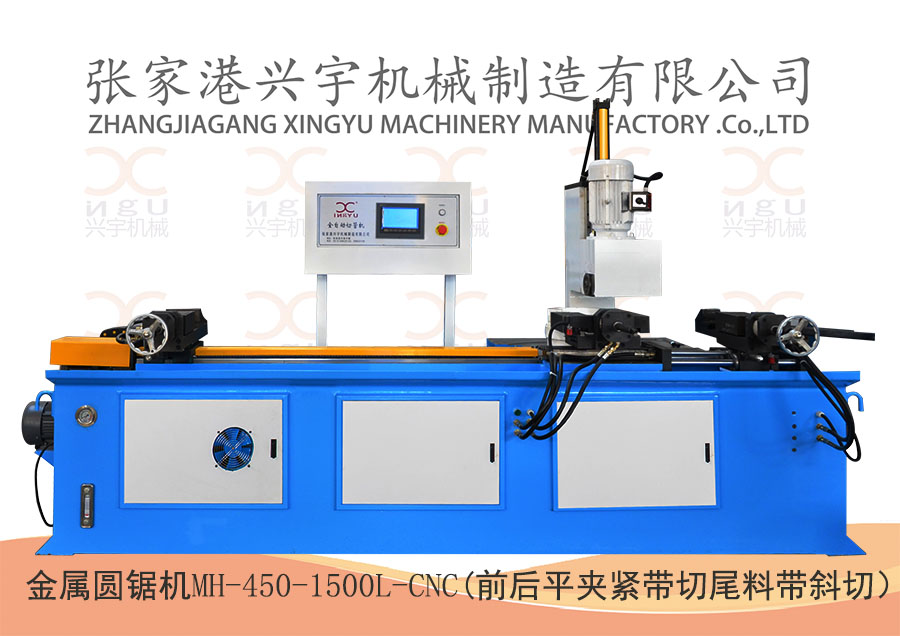

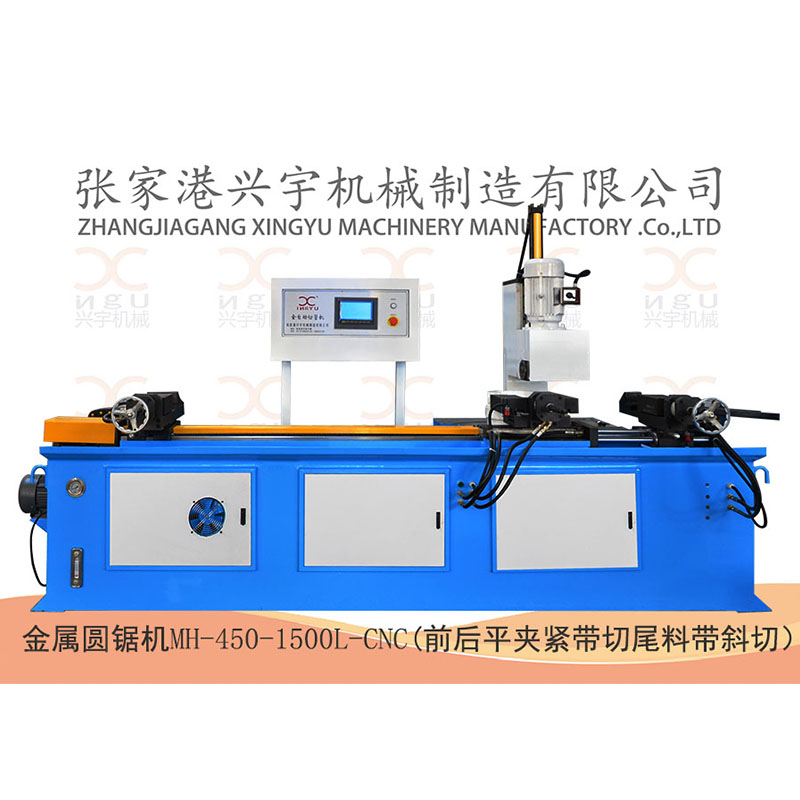

圖片展示
