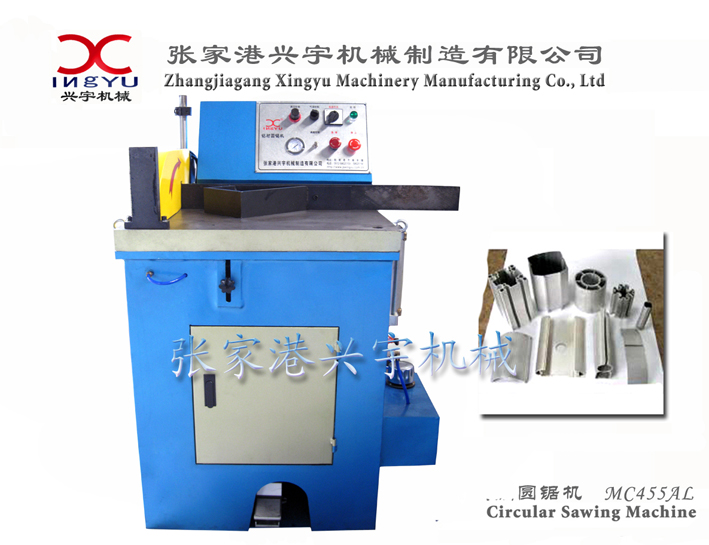

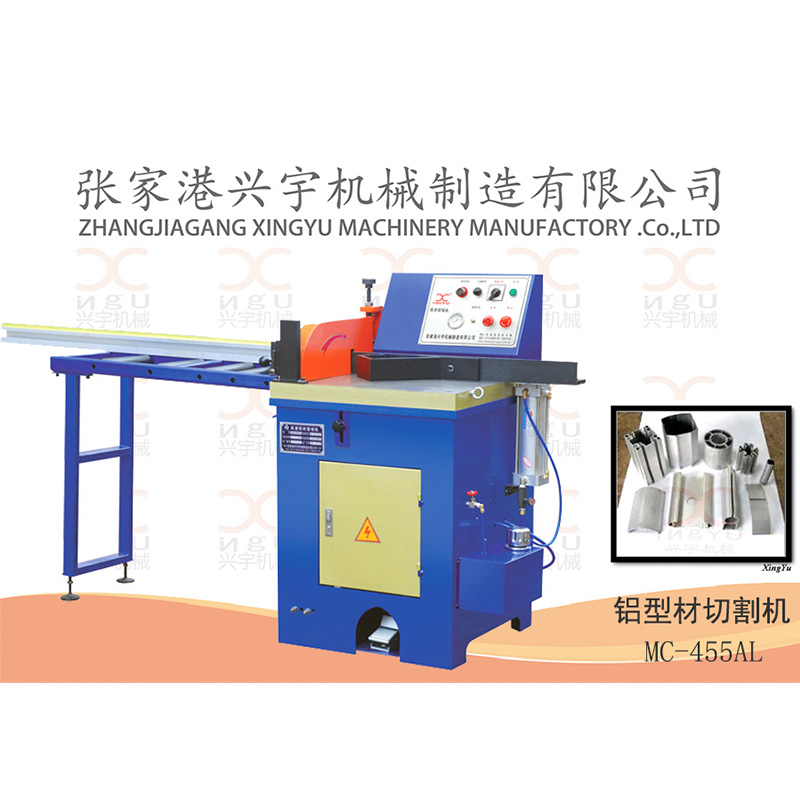

高速鋁型材切割機 MC-455AL
一、技術參數:
規格名稱 | 機臺規格 | 產地 |
鋸切角度 | 90°&45° | |

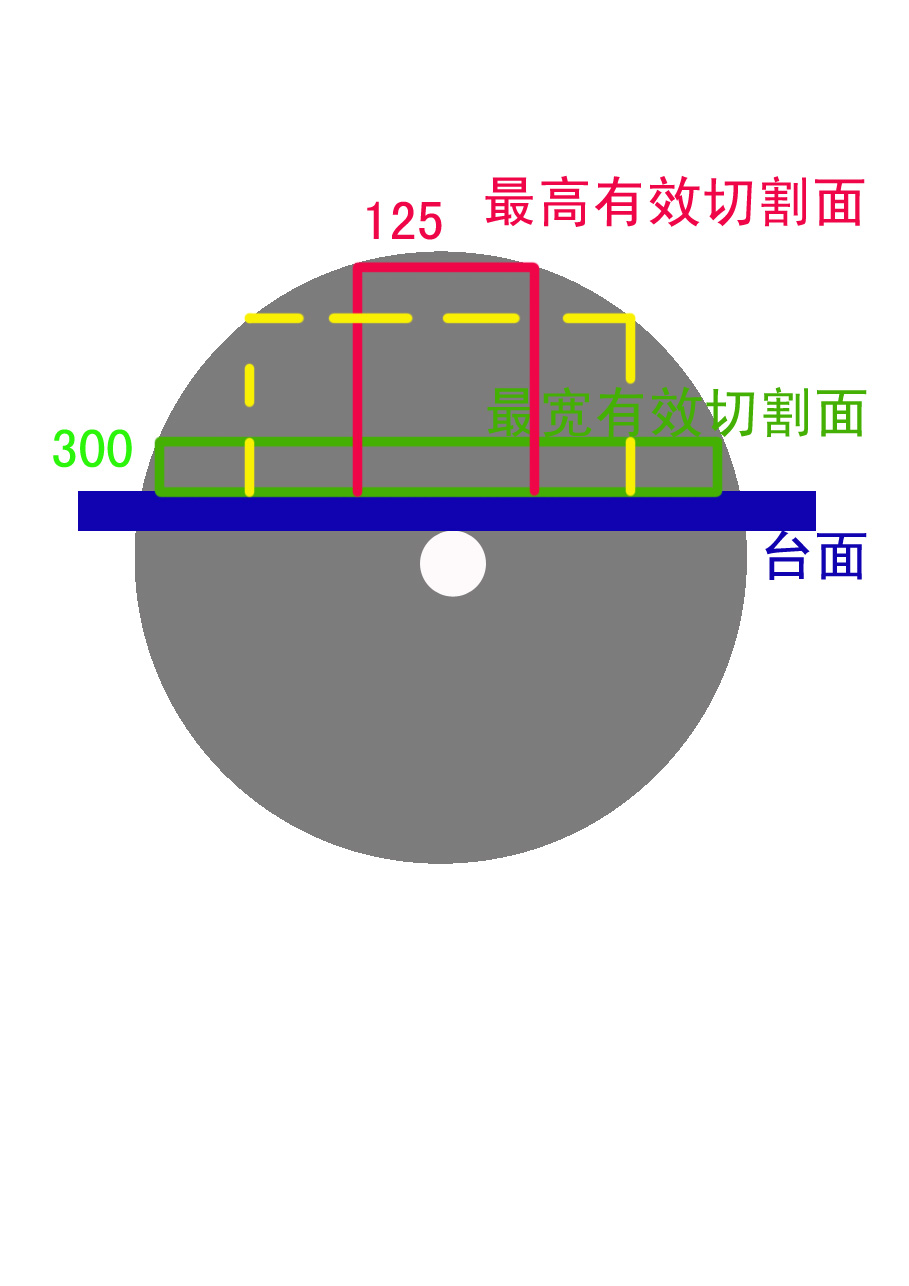

最大鋸切寬度 | 300mm(厚度≤50mm) | |
最大鋸切厚度 | 125mm(寬度≤125mm) | |
主軸轉速 | 2800-3300RPM | |
鋸片尺寸 | Φ1"×Φ18"×3.4T×120T | 金田沃茲 |
工作臺面積 | 645×668mm | 自制 |
工作臺高度 | 850mm | 自制 |
電機 | 3KW | 蘇州宏佳電機 |
所需壓力 | 5-6Kg/cm2 | 氣泵供給 |
使用氣缸 | Φ50×200L | 無錫華良液壓 |
機器尺寸 | 840×660×1150 | |
機器重量在 | 303KG |
配置單
序號 | 名稱 | 型號 | 產地 |
1 | 鋸切電機 | 3 KW-2P | 定制蘇州宏佳點擊 |
2 | 電磁閥 | 4V210-08 | 臺灣亞德克 |
3 | 二聯件 | BFC2001 | 臺灣亞德克 |
4 | 腳踏開關 | 4F2010-08 | 臺灣亞德克 |
5 | 交流接觸器 | CJX2-1810 | 正泰電器 |
6 | 熱繼電器 | 380V | 正泰電器 |
7 | 壓力表 | 臺灣亞德客 | |
8 | 真空發生器 | 上海新益液壓 | |
9 | 停止按鈕 | NP4-11ZS/11 | 臺灣天得 |
10 | 啟動按鈕 | NP4-11DN | 臺灣天得 |
11 | 單向節流閥 | ASC-200-8 | 臺灣亞德克 |
12 | 調整理組合 | AR2000JN | 臺灣亞德克 |
13 | 氣動閥 | 4A220-08 | 臺灣亞德克 |
14 | 機械閥 | S3R-08 | 臺灣亞德克 |
15 | 機械閥 | S3HSO 8B | 臺灣亞德克 |
16 | 機械閥 | SPL-08 | 臺灣亞德克 |
17 | 悶板 | 200M2F | 臺灣亞德克 |
18 | 夾緊氣缸 | Φ50×200L | 無錫華良液壓 |
二、機器特點:
1、 價格合理,操作方便。
2、 隱藏式鋸片可以很安全的上下工作。
3、 獨特的氣、油轉換裝置使進刀更平穩,有利于連續性負載作業。
4、 自動噴油,切面無毛邊,鋸片更耐用,噪音小,無粉塵污染。
5、 一次可單支或多支鋸切,少批量或大批量生產皆適宜。
6、 可作45°切角。
7、 解決了傳統機臺鋁屑飛濺的弊病,改善了工作環境。
三、興宇機器概況:
MC-455AL高速鋁材鋸切機,是一種半自動鋸切鋁材機床,是本公司在引進國外先進技術的基礎上,加以創新和發展的新產品。其產品性能達到同行業先進水平,能鋸切各種截面形狀的鋁型材。該機采用電、氣連動控制,鋸切時只需人工上料、出料,其工件的夾持、松開、進刀、退刀均由電器、氣動控制自動完成,使加工準確,效率高,適宜長時間連續作業。
四、機床的維護與保養:
1、每日需檢查油杯有無潤滑油,本機臺使用#30的空壓潤滑油,應保持七分滿,避免空壓零件無潤滑油而減少使用壽命,檢查壓力是否保持4-6Kg/cm2,壓力太大或太小,易使空壓零件受損。
2、加油處需每周檢查一次,適時加油,可避免卡死,而造成停機的損失。
3、 每周需檢查皮帶是否過度磨損、是否平行、皮帶表面壓力是否過緊或太松,調整方法如下:將電源確實關閉,將切替開關切至OFF位置,將后蓋取下,用開口扳手將電機的固定螺栓放松,將電機后移或前移,鎖緊固定螺栓。再檢查皮帶是否平行、皮帶表面壓力是否過緊或太松,最后鎖上后蓋。
4、使用鋁合金切削油或水熔性切削油1:水20,不能太稀,避免水分太重,生銹卡死,需每日檢查油量是否足夠,不足時需補充,充分的冷卻可增加刀具的壽命,減少鋸切的毛邊。
5、油桶使用的液壓油,需保持七分滿,可確保氣缸動作順利。
6、每日以風槍清除過濾器的雜物,避免過濾器因阻塞無法噴油冷卻而減少鋸片的壽命。
五、裝箱單:
主機:一臺
密封圈:一套
內六角扳手:一套
模具:按合同提供
操作說明書:一份
圖片展示
