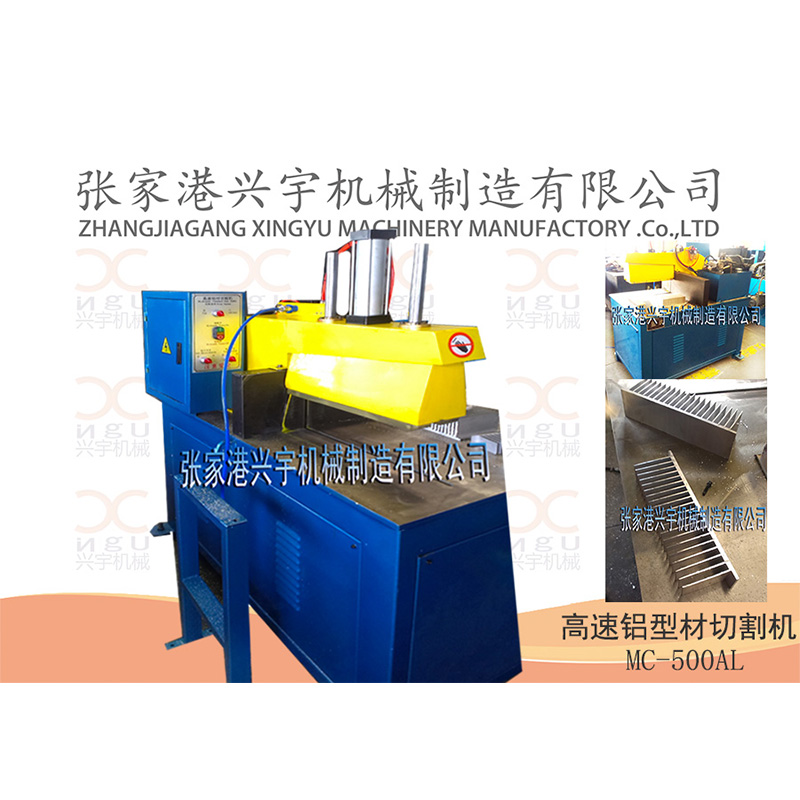

高速鋁型材切割機 MC-500AL

一、技術參數：

二、機器特點：

1、  價格合理，操作方便。

2、  隱藏式鋸片可以很安全的上下工作。

3、  獨特的氣、油轉換裝置使進刀更平穩，有利于連續性負載作業。

4、  自動噴油，切面無毛邊，鋸片更耐用，噪音小，無粉塵污染。

5、  一次可單支或多支鋸切，少批量或大批量生產皆適宜。

6、  可作45°切角。

7、  解決了傳統機臺鋁屑飛濺的弊病，改善了工作環境。

三、興宇機器概況：

     MC-500AL高速鋁材鋸切機，是一種半自動鋸切鋁材機床，是本公司在引進國外先進技術的基礎上，加以創新和發展的新產品。其產品性能達到同行業先進水平，能鋸切各種截面形狀的鋁型材。該機采用電、氣連動控制，鋸切時只需人工上料、出料，其工件的夾持、松開、進刀、退刀均由電器、氣動控制自動完成，使加工準確，效率高，適宜長時間連續作業。

四、安裝與調試

1、 機臺尺寸（長×寬×高）為1375×700×15500MM，工作臺高度795MM。長度則依工件鋸切時所需之長度訂制，將機臺及出入料架所需的空間清理干凈，方便機器安裝，廠房高度須足夠人員操作。

2、 本機器重350kg搬運時，請謹慎搬運，以免造成機器損壞或擦撞。

3、 90°導板安裝：（出廠前均已校正）

4、 電源：本機器使用3KW的電機，安裝前需加裝一個無熔絲開關（30A），于機前，可避免電機因電流太大又無保護裝置而損壞。

4-1．將機器本身的電源線接到無熔絲開關座。

4-2．打開圓蓋，將主軸螺絲及端蓋卸下。

4-3．打開無熔絲開關，按下電源開關之ON，馬上按下OFF，主電機運轉動一下。

4-4．檢查電機的旋轉方向和箭頭的指示方向是否相同，若不同，則需任意更換二條電源線，至電機旋轉方向和箭頭的指示方向相同為止。

注：電源只控制電機，使鋸片轉動，而控制回路及鋸片動作系統使用液壓，所以使用緊急停止時，電機不停止轉動。同時不可以先安裝鋸片，避免電機轉向錯誤時，主軸螺絲自動放松，導致主軸螺絲、端蓋、鋸片掉落損壞。

5、 鋸片安裝：安裝中需防止電源被誤啟動

6-1．將電源確實關閉，將切替閥切至OFF位置，卸下側面圓蓋，主軸螺絲及外端蓋。

6-2．打開正門并拆卸正門旁邊的鋸口封條，鋸片由封條口放入，一手由正門進入扶著鋸片，放入主軸。（鋸刃口朝箭頭指示方向，新鋸片的塑料防護條待安裝后再拆除）

6-3．將外端蓋放入主軸，鎖緊主軸螺絲，將圓蓋、鋸口封條、正門確實鎖好，即完成安裝。

6、 鋸切進刀速度的調整：材料厚、速度慢，材料薄、速度快

鋸切進刀速度過快、太慢或退刀速度過快、太慢時：

7-1．調整時需將電源確實關閉，且確定鋸片完全停止轉動，將切替切至OFF位置，打開正門，調整速度閥，至適當速度，調整時請勿接觸鋸片，以免發生危險。

7-2．關上正門并鎖緊，將電源打開，壓下ON開關，使鋸片轉動，將切替閥切至ON位置，踩下腳踏閥檢查速度是否適當，若不適當，請重復調整。

7、 切削油的安裝：將切削油依比例混合倒入油箱中，水溶性切削油1：水2，本機的切削油只有在鋸切時才會噴油，可節省切削油。噴油冷卻系統使用噴油器，利用虹吸原理，將冷卻油吸至噴嘴，冷卻鋸片，噴油量由調速閥控制，速度快，吸力強，但空氣損耗量大，需確保壓力為4-6Kg/cm2。注意：使用時請避免噴及臉部及眼睛。

8、 試車：

9-1．將電源打開，壓下ON開關，使鋸片轉動，將切替閥切至ON位置。

9-2．取一試鋸材料，將尺寸擋板移至要鋸切尺寸固定鎖緊，靠90°導板將試鋸材料推至尺寸擋板，踩下腳踏閥鋸切材料。

9-3．將電源打開，壓下OFF開關，使鋸片停止轉動，將切替閥切至OFF位置，檢查尺寸與角度是否正確。

9-4． 尺寸與角度不正確，則需重新校正90°導板及出料架。

五．操作說明

1、 將機臺本身及妨礙機臺動作的物品清除干凈。

2、 接上風源，此時只有風槍有風，僅供清潔用，將切替閥切至ON，壓料架會上升，確定三點組合壓力有無4-6Kg/cm2，油杯有無空壓油及油箱有無切削油。

3、 將無熔絲開關開至ON位置，壓下ON開關，啟動電機，鋸片開始轉動。

4、 將尺寸靠板移至要鋸切長度之位置，固定鎖緊。

5、 將鋸料靠著入料導板推至尺寸靠板后踩下腳踏閥，本機器會自動鋸切，并回復待機狀態，尺寸正確后即可連續動作，鋸切一些時間后，如工作面有殘料或鋸屑時，使用風槍清除干凈，可確保鋸切精度。

6、 下班或不使用時，先將機臺本身及機臺四周清理干凈，并將鋸切完成及未鋸切的鋸料放至于固定位置，且確定不會因地震或人為因素而掉落或傾倒，并將總電源、風源關閉，以確保機器及人員安全。

六．注意事項

1、 安裝調整前務必了解各控制零件之功能及特性，以順利完成工作及防止發生危險。

2、 操作、安裝、維修、保養本機器前，操作人員請先閱讀本手冊及認識各控制零件，防止發生危險。

3、 操作本機器請注意下列事項：

3-1．請勿穿寬松的衣服操作本機器，以免發生危險。

3-2．請勿戴手套操作本機器，以免發生危險。

3-3．長頭發者請戴頭套操作本機器，以免發生危險。

3-4. 機器運作時，注意安全，嚴禁手、身體或物體等進入動作區域內。

4、 更換鋸片前請將電源確實關閉，以免發生危險。

5、 操作機器時，請勿將手置于壓料架下方，以免發生危險，如發現有危險或壓料架下有其他材料時，請迅速立即按下緊急停止開關，機臺會恢復待機狀態，待危險和其他原因排除后再行鋸切。

6、 機器運轉中請勿將門打開，以免發生危險。

7、 機器未完全停止轉動前，不可打開正門、更換鋸片或維修及保養，以免發生危險。

8、 機器未完全停止轉動前，不可打開正門、更換鋸片或維修及保養，以免發生危險。

9、 拆卸或安裝鋸片時，請帶手套，以免割傷。注意：新鋸片的塑料防護條，請于安裝后再拆除。且刀片有一定的重量，換裝時需小心，避免鋸片掉落，發生危險。

10、 鋸切請戴護目鏡，或避免鋸屑噴及臉部或眼睛。

11、 操作時請勿抽煙喝酒，以免發生危險。

七．機床的維護與保養

1、 每日需檢查油杯有無潤滑油，本機臺使用#30的空壓潤滑油，應保持七分滿，避免空壓零件無潤滑油而減少使用壽命，檢查壓力是否保持4-6Kg/cm2，壓力太大或太小，易使空壓零件受損。

2、 加油處需每周檢查一次，適時加油，可避免卡死，而造成停機的損失。

3、 每周需檢查皮帶是否過度磨損、是否平行、皮帶表面壓力是否過緊或太松，調整方法如下：將電源確實關閉，將切替開關切至OFF位置，將后蓋取下，用開口扳手將電機的固定螺栓放松，將電機后移或前移，鎖緊固定螺栓。再檢查皮帶是否平行、皮帶表面壓力是否過緊或太松，最后鎖上后蓋。

4、 使用鋁合金切削油或水熔性切削油1：水20，不能太稀，避免水分太重，生銹卡死，需每日檢查油量是否足夠，不足時需補充，充分的冷卻可增加刀具的壽命，減少鋸切的毛邊。

5、 每日以風槍清除過濾器的雜物，避免過濾器因阻塞無法噴油冷卻而減少鋸片的壽命。

八．裝箱單：

主機：一臺

密封圈：一套

內六角扳手：一套

模具：按合同提供

操作說明書：一份

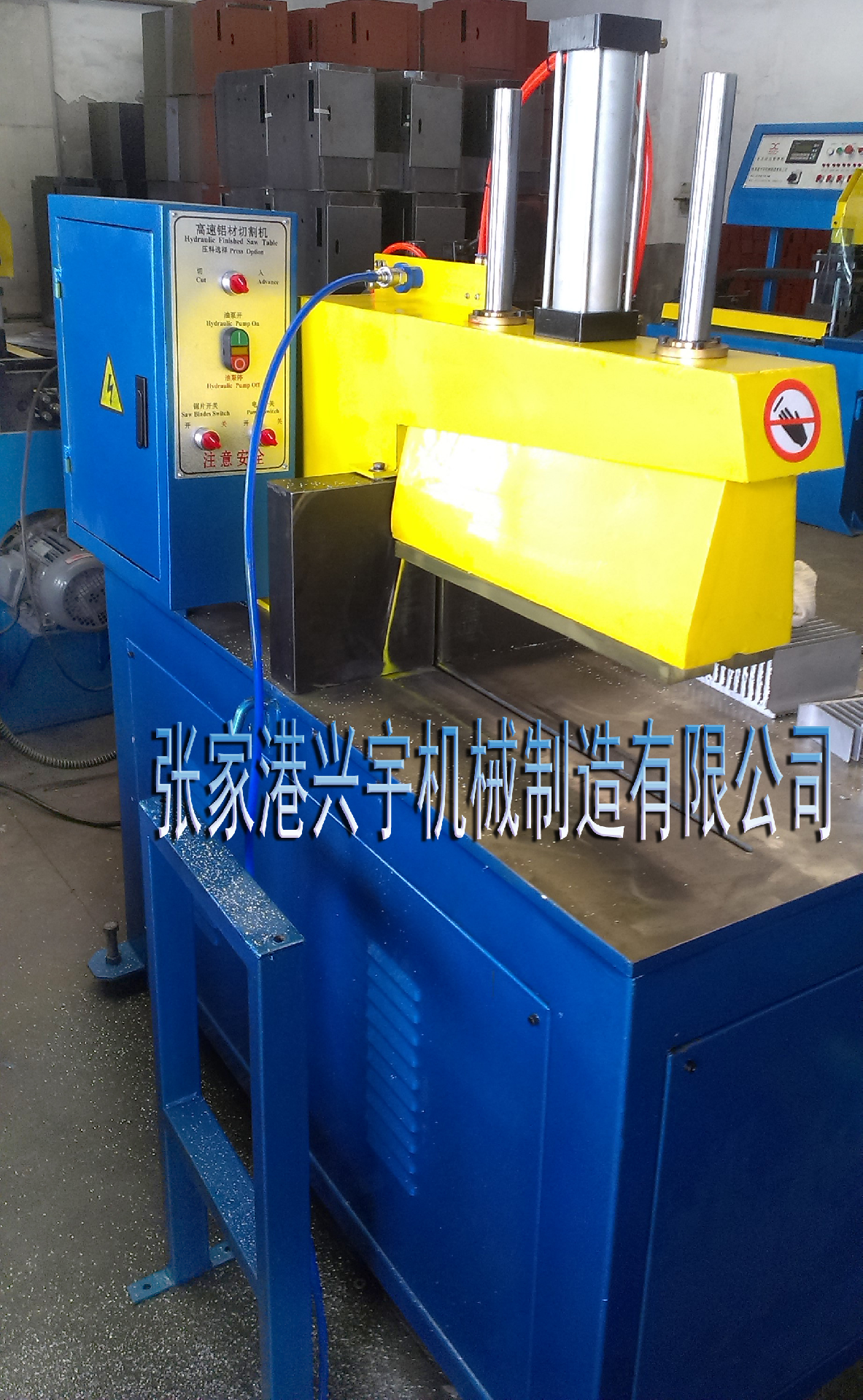

圖片展示
