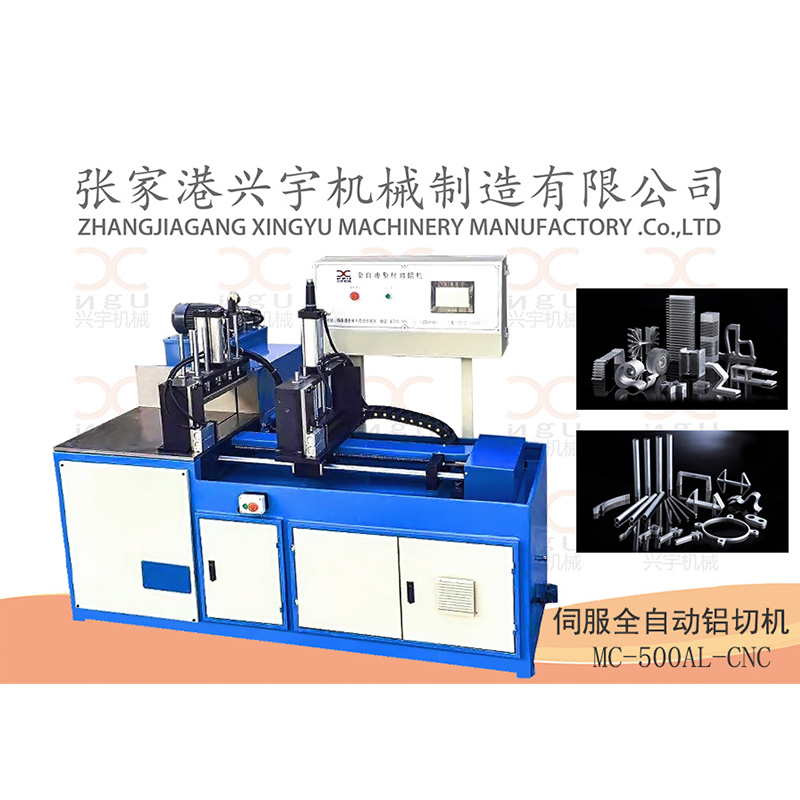

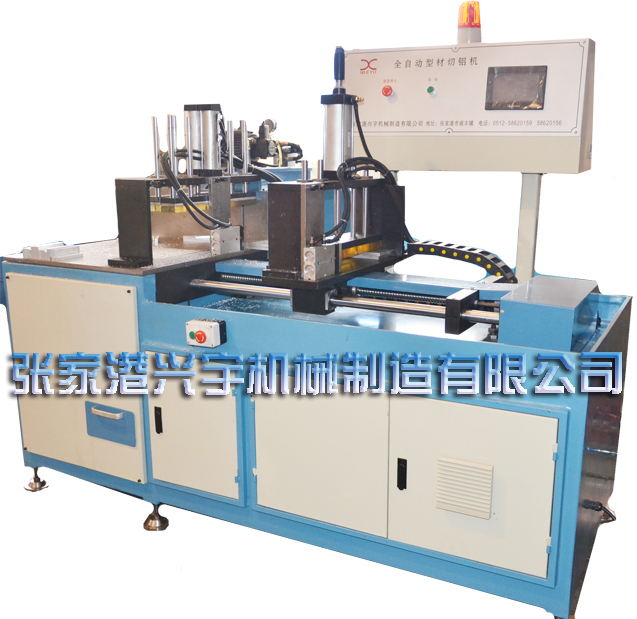

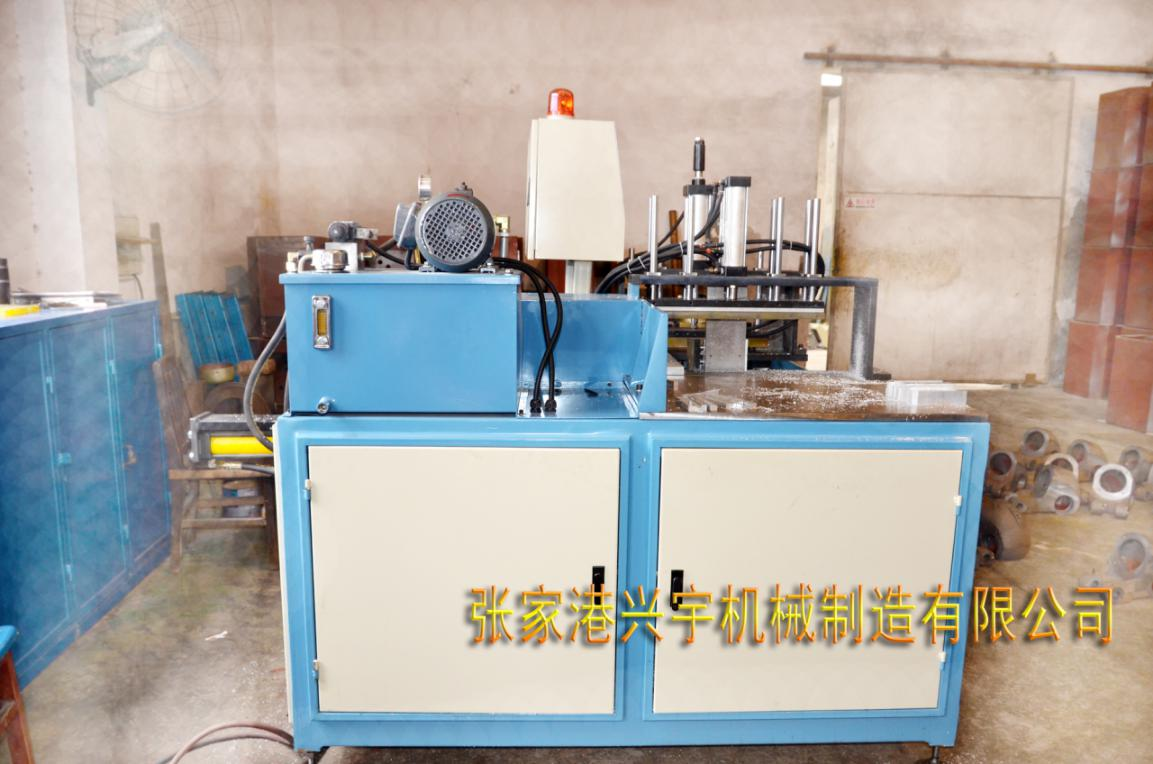

高速鋁鋸機MC-500AL-CNC
一、 概況

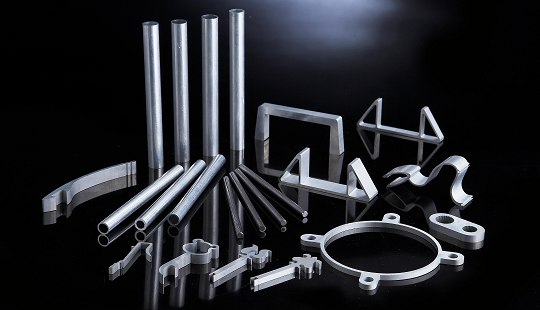

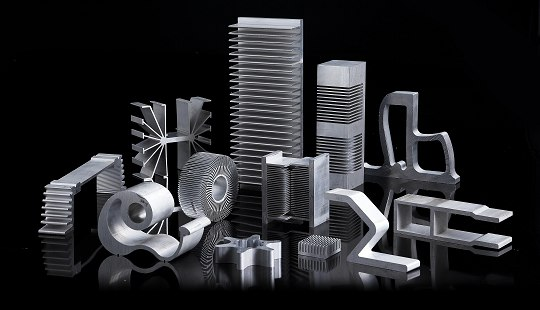

MC-500AL-CNC高速鋁材鋸切機,是一種全自動鋸切鋁材機床,是本公司在引進國外先進技術的基礎上,加以創新和發展的新產品。其產品性能達到同行業先進水平,能鋸切各種截面形狀的鋁型材。該機采用電、氣連動控制,鋸切時只需人工上料、出料,其工件的送料、夾持、松開、進刀、退刀均由電器、氣動控制自動完成,使加工準確,效率高,適宜長時間連續作業。
機器特點:
1、 價格合理,操作方便。
2、 隱藏式鋸片可以很安全的前后工作。
3、 獨特的氣、油轉換裝置使進刀更平穩,有利于連續性負載作業。
4、 自動噴油,切面無毛邊,鋸片更耐用,噪音小,無粉塵污染。
5、 一次可單支或多支鋸切,少批量或大批量生產皆適宜。
二、 技術參數
規格名稱 | 機臺規格 | 備注 |
鋸切角度 | 90° | |
切割最大有效寬度 | 400mm | |
夾緊開檔 | 170mm | |
進刀油缸行程 | 500mm | |
單次最大送料距離 | 700mm | |
主軸轉速 | 2800-3300r/min | |
鋸片尺寸 | Φ405-Φ500mm | |
工作臺面積 | 630×800mm | |
工作臺高度 | 750mm | |
主電機 | 1.5KW | |
鋁切電機 | 5.5KW | |
伺服電機 | 1.0KW | |
所需氣壓壓力 | 5-6kg/cm2 | |
三相電壓 | 380V | |
機器尺寸 | 2100×2200×1800 | |
機器重量約 | 800kg |
三、 安全指導
1、 操作本機器前,操作人員請先熟讀本使用手冊,并接受教育訓練,避免發生危險。
2、 非操作人員,請勿操作本機器,避免發生危險。
3、 新手操作前,需熟讀本使用手冊,且有熟悉本機器之人員在旁指導,避免發生危險。
4、 操作本機器請注意下列事項:
4-1.請勿穿寬松的衣服操作本機器,避免發生危險。
4-2.請勿戴套操作本機器,避免發生危險。
4-3.長頭發者請將頭發盤起操作本機器,避免發生危險。
4-4.更換鋸片前請將電源確保關閉,避免發生危險。
5、 操作機器時,請勿將手置于壓料下方,避免發生危險。
四、 注意事項
1、 機器運轉中請勿將鋸片門打開,避免發生危險。
2、 機器的護板為安裝裝置,請勿拆除,避免發生危險。
3、 機器未完全停止運轉前,不可打開正門,更換鋸片或維修及保養,避免發生危險。
4、 拆卸或安裝鋸片時,請帶手套,避免割傷。
5、 注意:新鋸片之塑膠防護條,請于安裝后再拆除。
五、 機器安裝
1、 機器尺寸(長*寬*高)為2100*2200*1800,工作臺高度為750mm.
2、 機器搬運:
機器重量為800KG,需要搬運請使用8mm以上之鋼索(與機臺接觸處需使用厚紙板,避免噴漆剝落)。
3、 水平校正:校正后須將機臺四周鎖上送料托架,用螺絲固定。
4、 風源:安裝時使用快速接頭將空氣壓力接上。
5、 電源:
5-1將機器本身之電源線接到預留的熔線開關座。
5-2打開無熔絲開關按下電源開關ON,馬上按下OFF,讓馬達轉動。
5-3檢查馬達之旋轉方向和箭頭之指示方向相同為止。
6、 鋸片安裝:安裝前需將電源確保關閉
6-1關閉電源。
6-2將切替閥切至OFF位置。
6-3使用門把手將側門打開。
6-4將主軸螺絲及外端蓋卸下。
6-5鋸片放入主軸(鋸片刀口朝箭頭指示方向,新鋸片的塑膠防護條待安裝后在拆)
6-6外端蓋放入主軸,鎖緊主軸螺絲。
6-7側門鎖好,即完成鋸片安裝。
六、 操作說明
1、 本機使用Ф50*250L之氣壓缸利用ALR進行壓料及鋸切動作,外加一儲之液壓油,請保持油量在七分滿,空氣須確保;
2、 冷卻油箱之切削油,請使用鋁合金切削油(水溶性切削油水比列1:20),充分加鋸片之使用壽命,并減少鋸切表面之毛邊。
3、 導板校正(出廠前均已校正)。
4、 將切替閥切至ON位置,將微動閥取下。
5、 取一鋸料將壓料架架高,踩下腳踏閥。
6、 壓下急停止,裝上微動閥,并取出鋸料。
7、 打開電源使鋸片轉動。
8、 取一鋸料鋸切。
9、 檢查成品是否為90度。

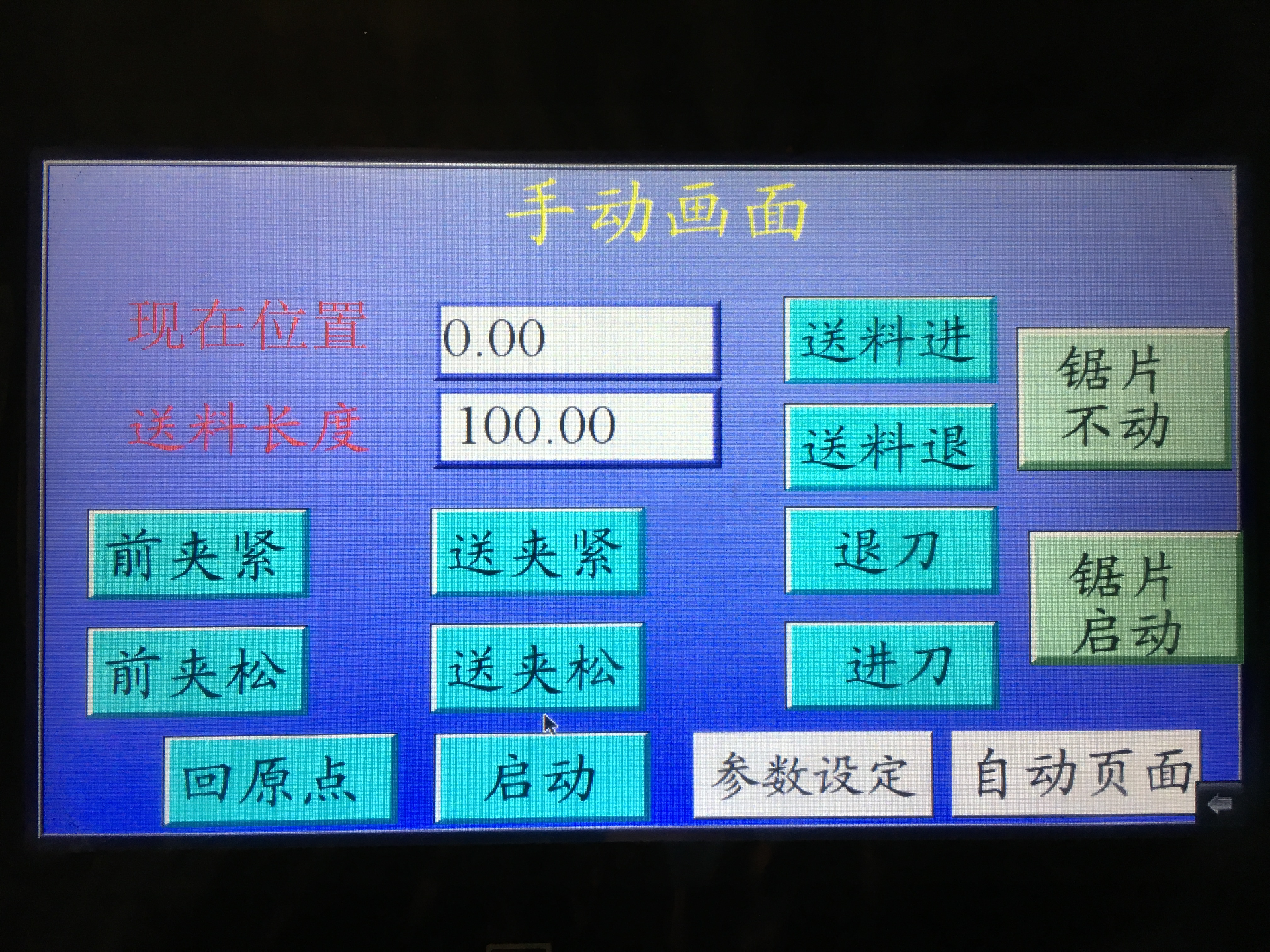

附圖一、手動畫面
附圖二、自動畫面

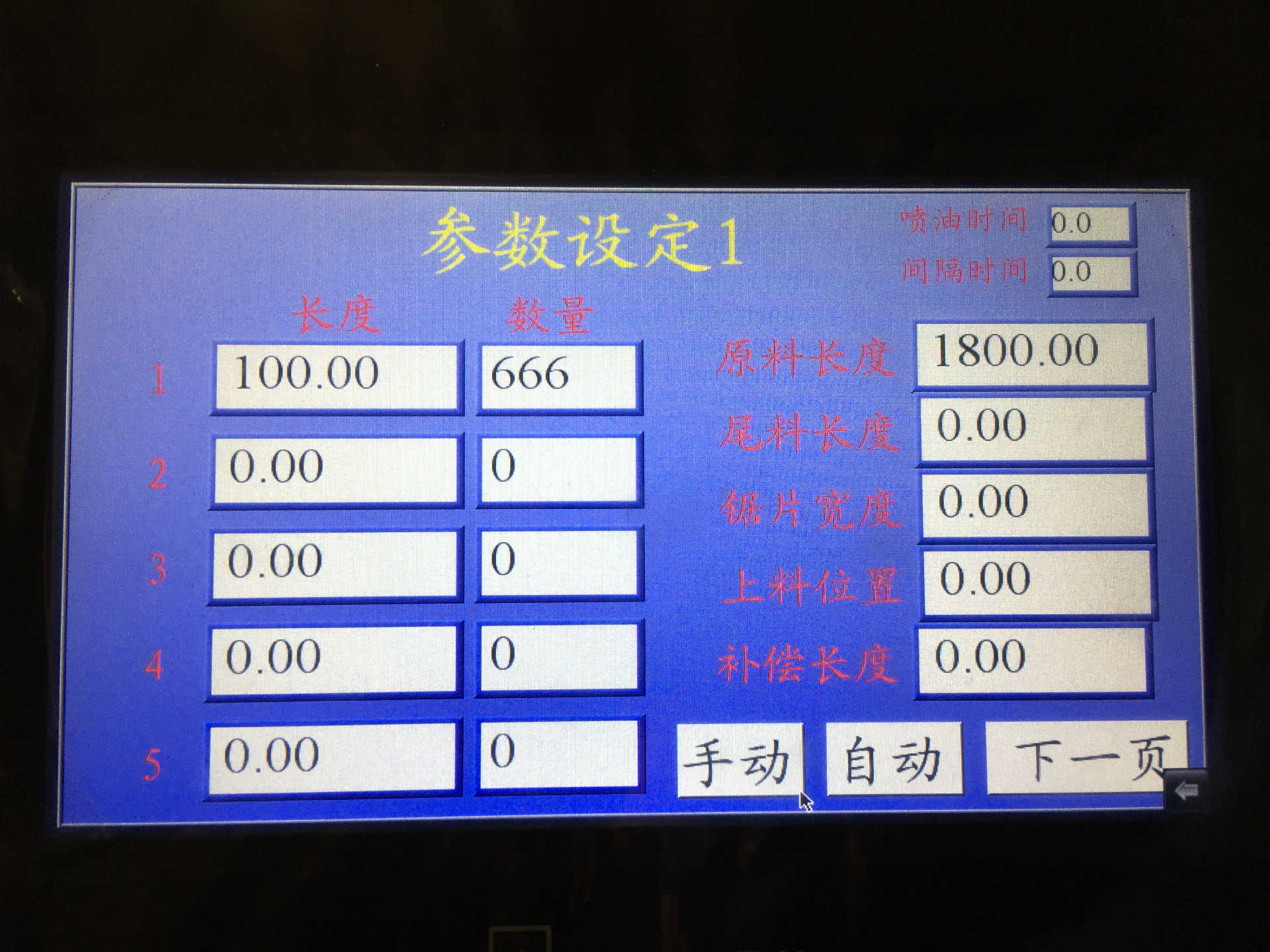

附圖三、參數設定1

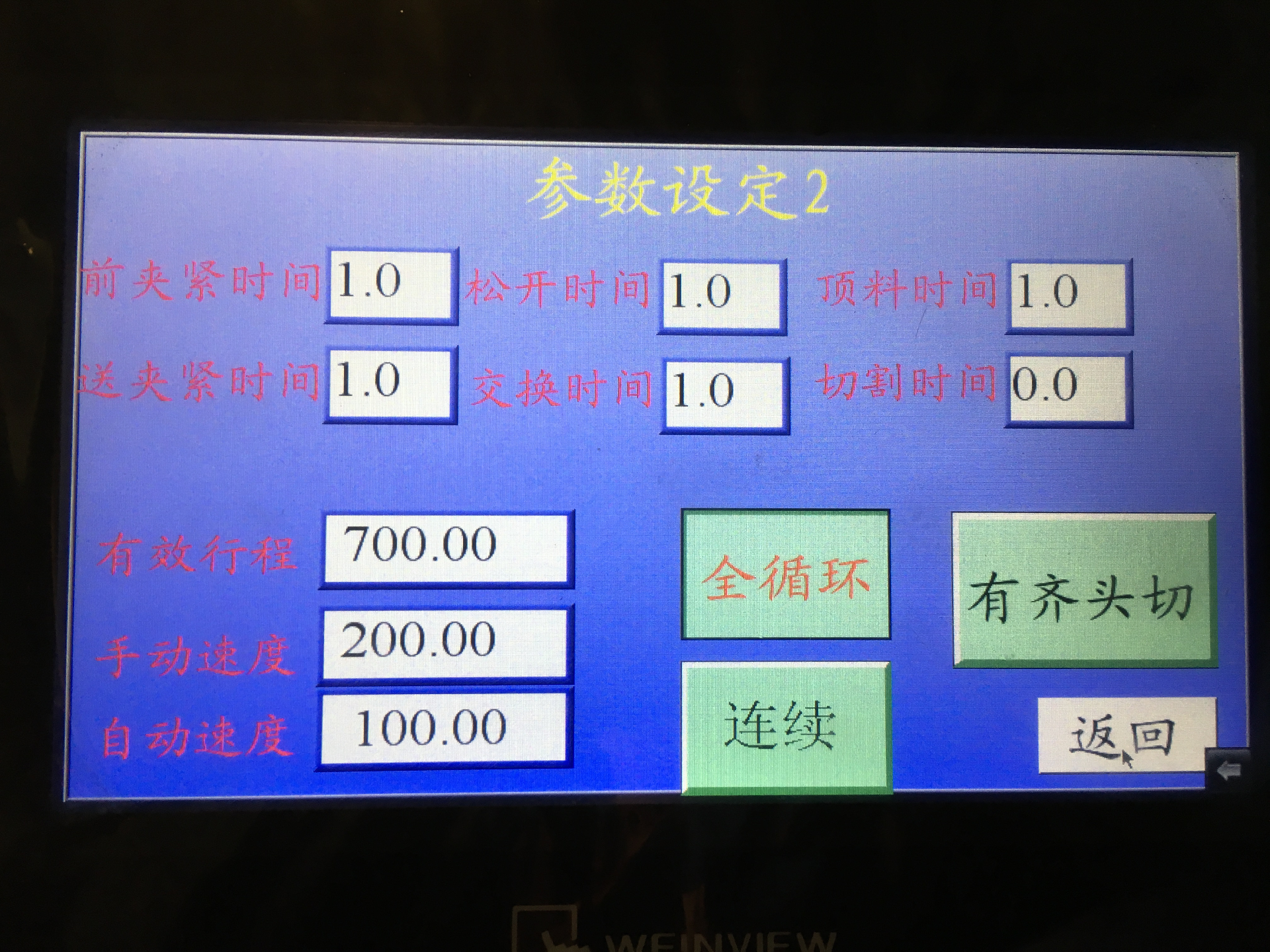

附圖四、參數設定2
七、維護與保養
(一)建議每天檢查保養
1、檢查油杯有無潤滑油,本機臺使用30#空壓潤滑油 ,應保持七分滿,檢查壓力是否保持4-6Kg/cm,之壓力才能操作,壓力太大,空壓零件受損,本機濾水器有自動排水功能,如不能自動排水請自行更換濾管路積水,影響設備動作。
2、電源:使用時需將無熔絲開關關閉,需確保機器及人員安全。
3、加油潤滑處:
支桿和壓料架環配合處,連桿架前后軸,氣缸接頭軸及入出料架滾輪二頭配合處,檢查一次,適當加油潤滑,可避免卡死,而造成停機損失。
4、保持工作臺面的清潔,可確保鋸切的精度。
5、每日需檢查風管有無破損,如有破損請更換新風管,避免因漏氣,導致機器無法。
6、每周需檢查皮帶是否過度磨損,是否平行,皮帶表面壓力壓力是否過緊或太松,調整如下:
6-1將電源關閉。
6-2用十字起子將后蓋取下。
6-3用開口扳手將馬達固定螺栓放松。
6-4將馬達后移或前移鎖緊固定螺栓。
6-5檢查皮帶是否平行,皮帶表面壓力是否過緊或太松(或不符標準,請重復步驟1-5)。
