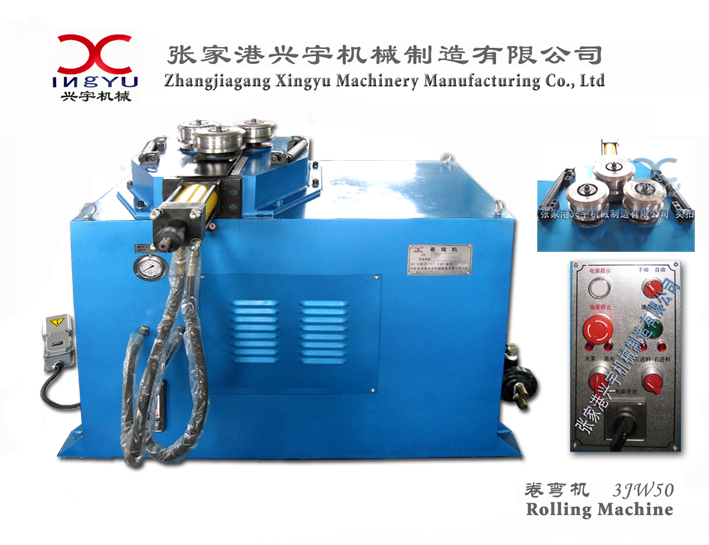

卷圓機3JW50
一、技術參數:
主要技術參數 | 單位 | 3JW50 |
最大彎管直徑 | mm | Φ50×1.5 |
卷彎速度 | m/min | 3 |
電動機 | Y112M-4 5.5KW | |
油泵 | P214RP01DT | |
油泵排量 | L/min | 14 |
系統壓力 | Mpa | 12 |
液壓馬達 | ml/r | BM50-400 |
油箱容積 | L | 220 |
電機功率 | kw | 4 |
機器重量約 | kg | 1200 |
機器尺寸約 | mm | 1300×900×1100 |
油品 | 32#抗磨液壓油(冬天) 46#抗磨液壓油(夏天) |
二、性能特點:
1.全機械傳動,結構緊奏,可靠性高
2.六輥驅動,不易打滑,薄壁材料亦可彎曲。
3.該機液壓傳動,進給速度可隨意調整,可獲得不同曲率的圓形,弧形或螺旋形。
4.改變模具槽形,可加工各種金屬型材,如角鋼,扁銅,圓管以及其他異形截面型材。
5.彎制大半經型材,避免了制作特大彎管模的弊端,是系列單頭,雙頭彎管機必要補充。
6.本機適應中,大批量生產,速度快,效率高。
三、工作原理介紹:

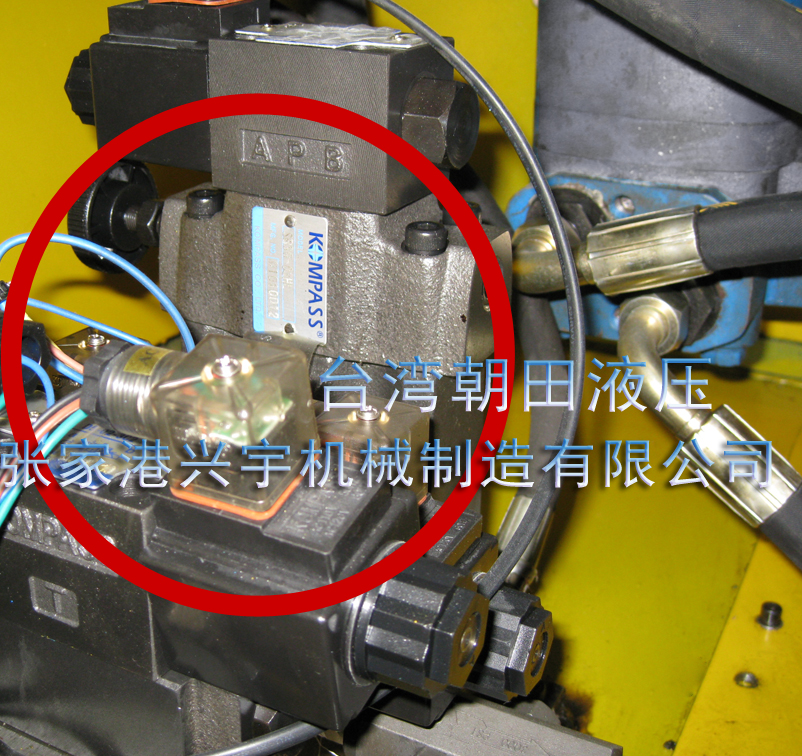

本機由主傳動機構、芯棒機構、頂料機構、夾料機構、電器系統及液壓系統等主要部分組成。工作時,由電動機帶動油泵旋轉,供給壓力油,微電腦(PLC)發出指令,控制各電磁閥的開啟、關閉,使各油缸按一定順序和規律動作,以達到彎管的目的。
四、概況:
JW型系列液壓自動卷彎機由機電電器控制,液壓驅動,自動操作,操作簡便;移動式腳踏開關具有啟動、緊急停止兩種功能,安全性高:該機性能穩定,效率高,是管材加工行業的理想設備。
五、操作步驟:
1.將電源接通,打開電源開關;
2.將試模管放入前兩對送料輪模里,調節其手輪,將管夾緊;
3.調節預壓模位置和壓模行程,試調試至預彎管的弧度,鎖緊壓模行程調節螺母;
4.將管置入第一對送料輪模,踩下腳踏開關,機器將自動送管、自動壓模、自動退模,實現滾圓工作;
5.若需要改變產品的弧度大小,可調節壓模的行程。

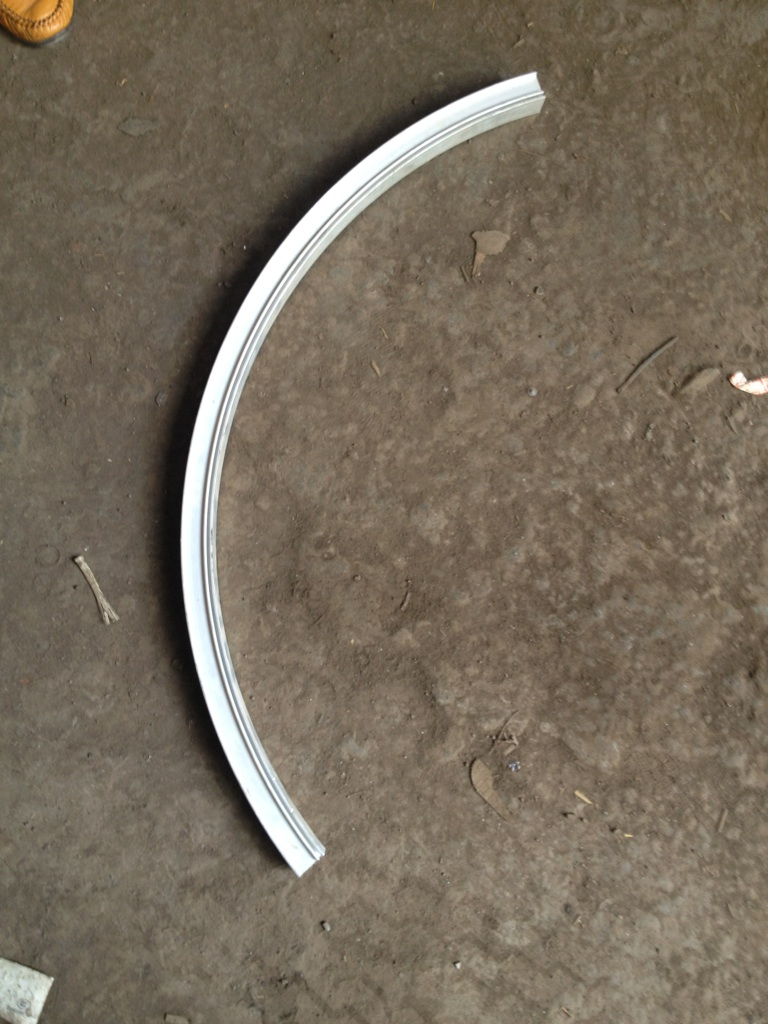

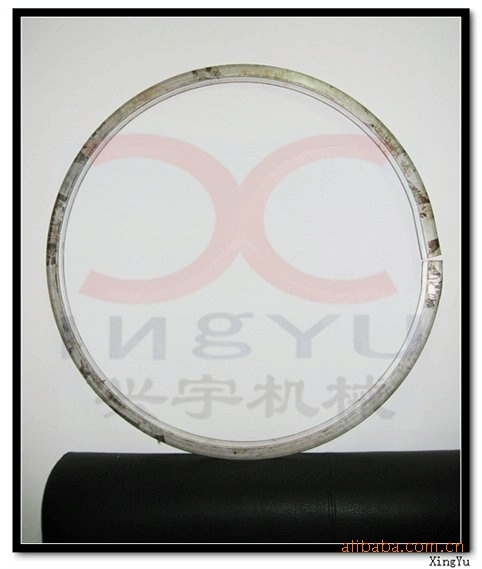

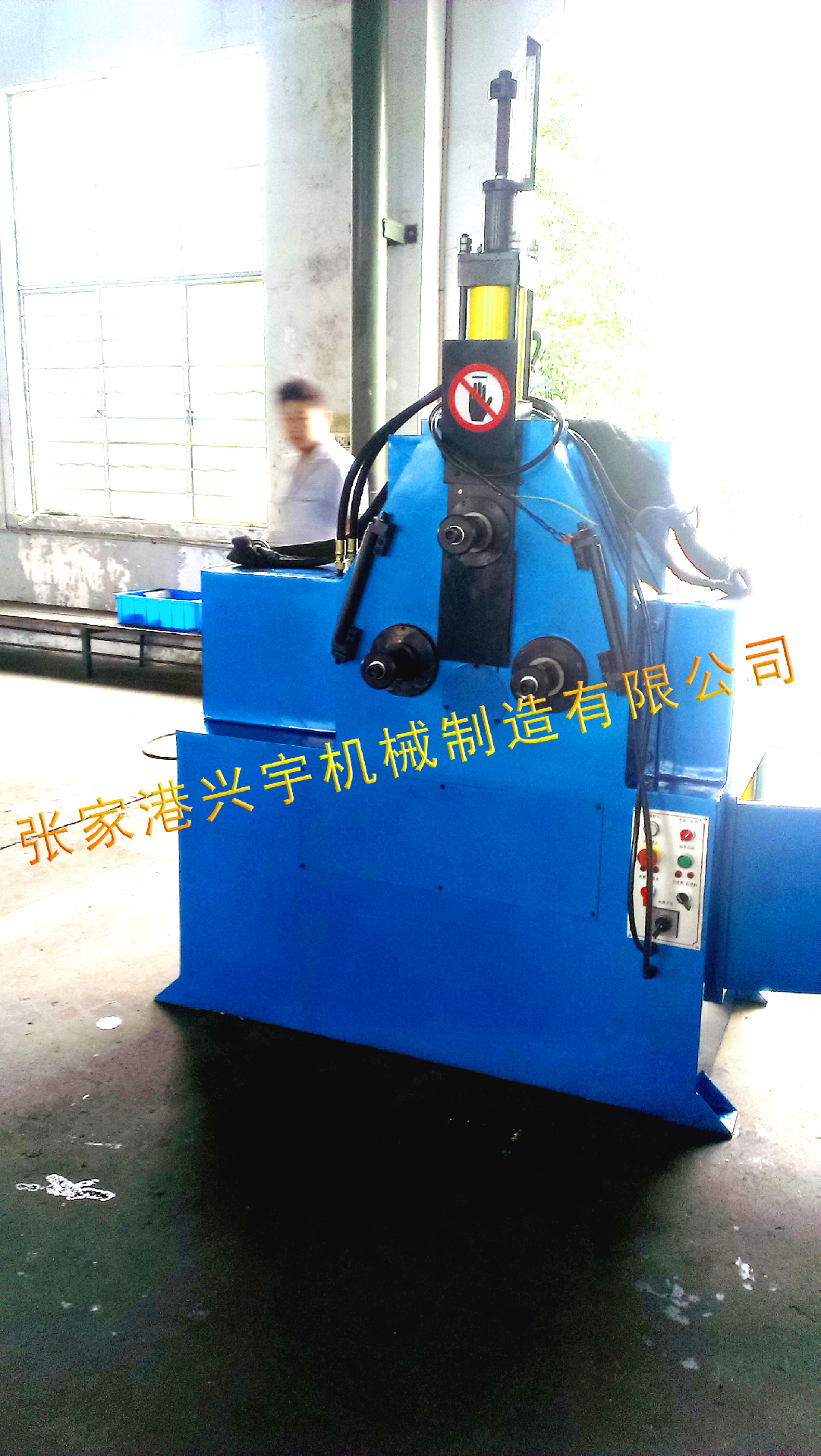

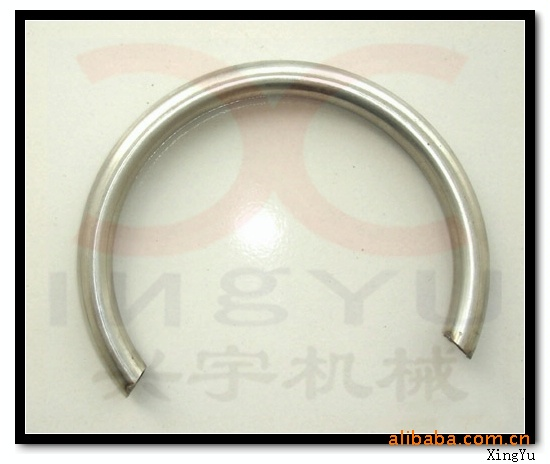

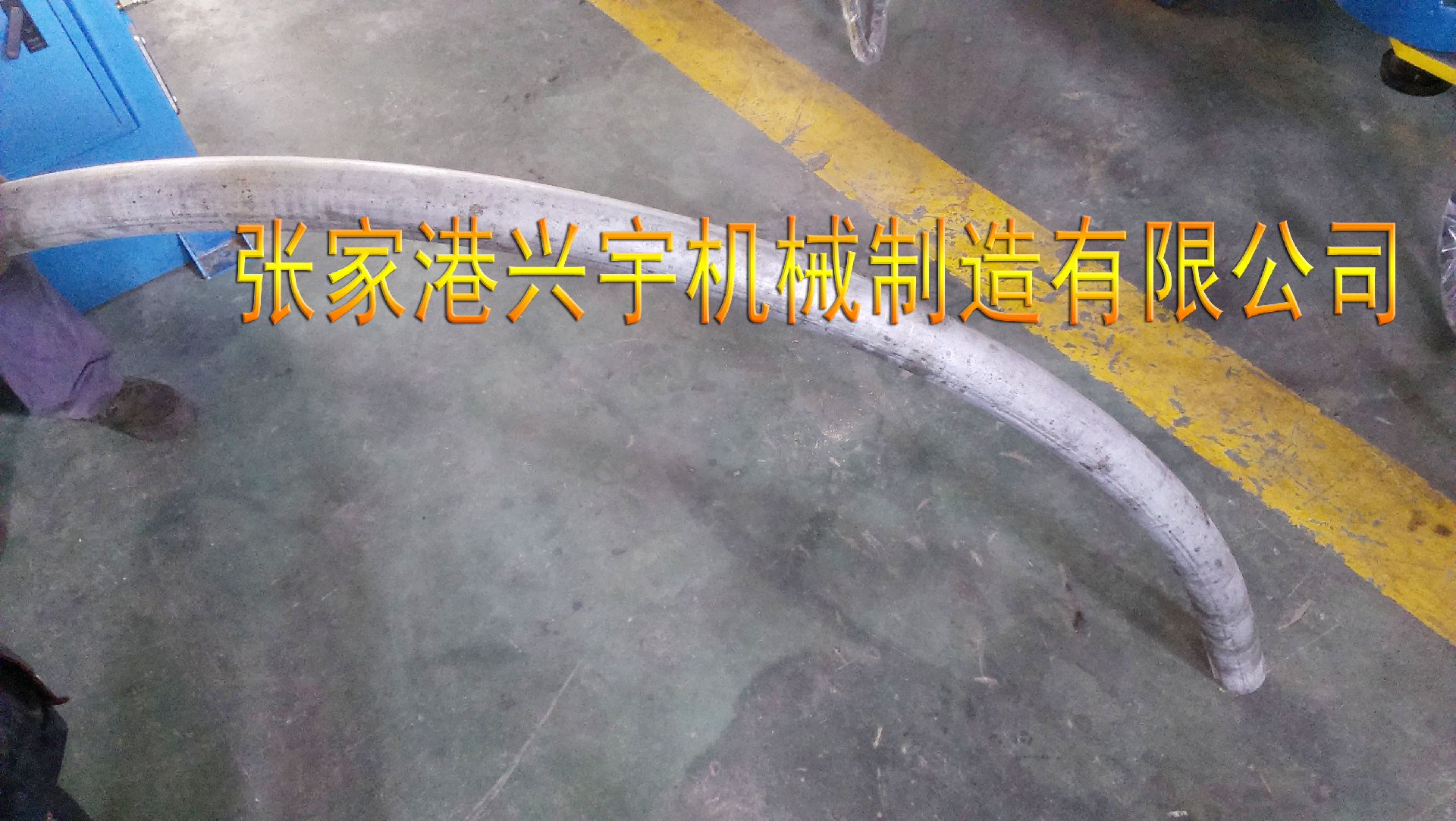

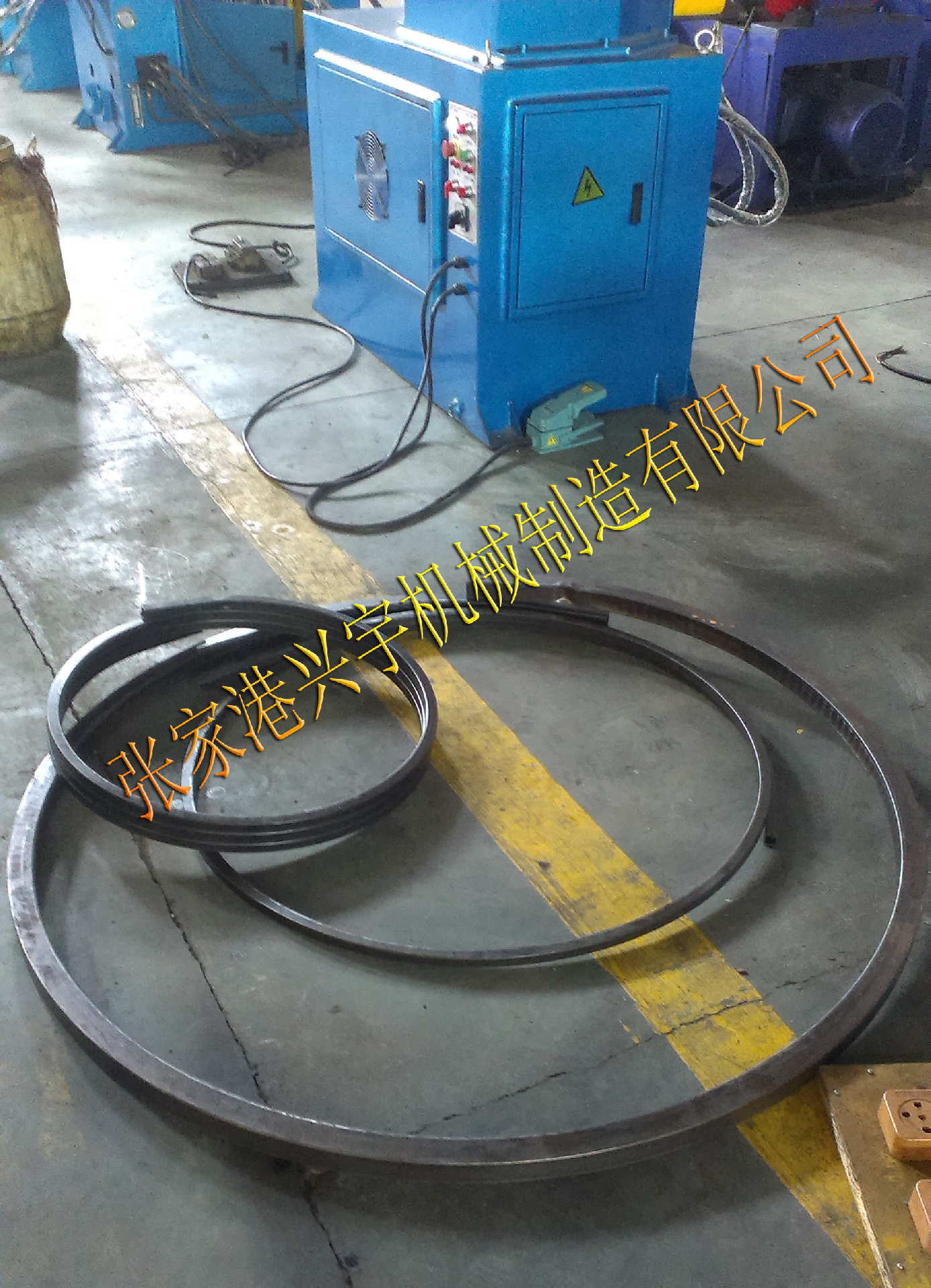

圖片展示
