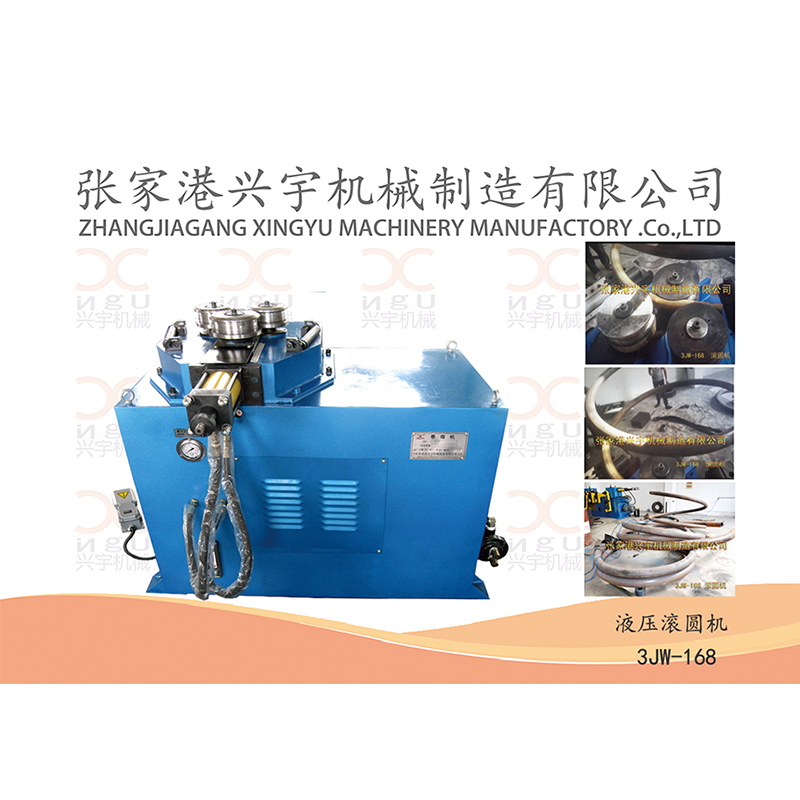

JW型系列自動卷彎機由機電電器控制,自動操作,操作簡便,安全性高。該機性能穩定,效率高,是管材加工行業的理想設備。
1、最大彎管能力: Φ168×8mm
2、轉軸速度: 8—24r/min可調
3、驅動方式: 下輥雙驅動
4、模具直徑: 350
5、轉軸直徑: 90
6、電機功率: 15kw
7、操作方式: 臥式
8、外形尺寸: 1600×1100×1500
9、機床重量: 約5000kg
1、機器安裝
機床必須安置于水平的水泥地面上,依照機器底座的四個螺孔用螺栓固定在地面上,并校正水平。
2、接通電源
機器本身已預先接好電器線路,有一根引出的三相線供接電源,電源要求380V 50HZ工業用電。
1、 電源接通,打開電源開關;
2、 將試模管放入下方兩彎管模上;
3、 調節壓模行程,試調試至預彎管的弧度,鎖緊壓模行程調節螺母;
4、 將管置入下彎管模,按下滾圓按扭,機器開始滾圓;
5、 若需要改變產品的弧度大小,可調節壓模的行程;
6、 加工成型后,按退彎按扭,將管取下。

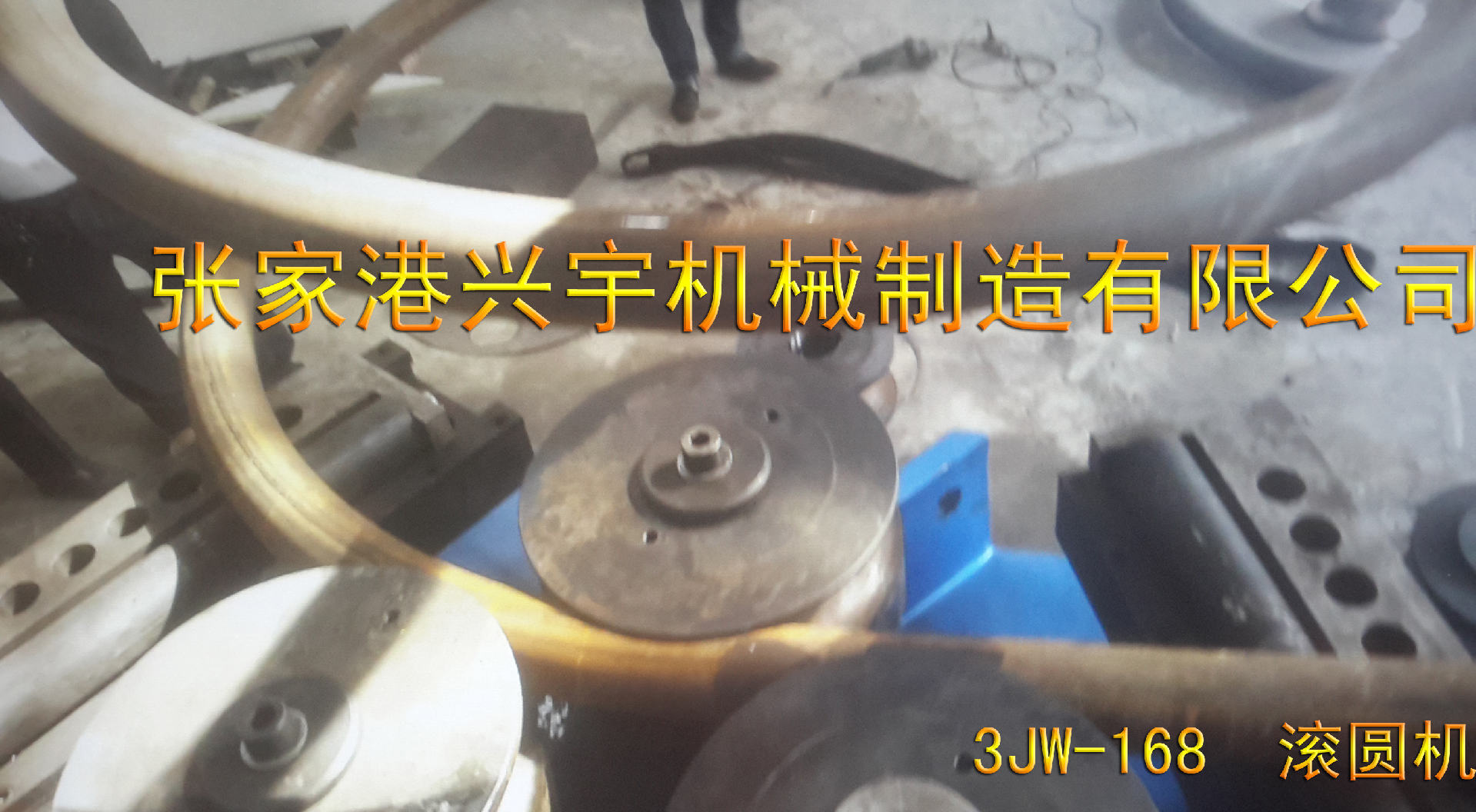

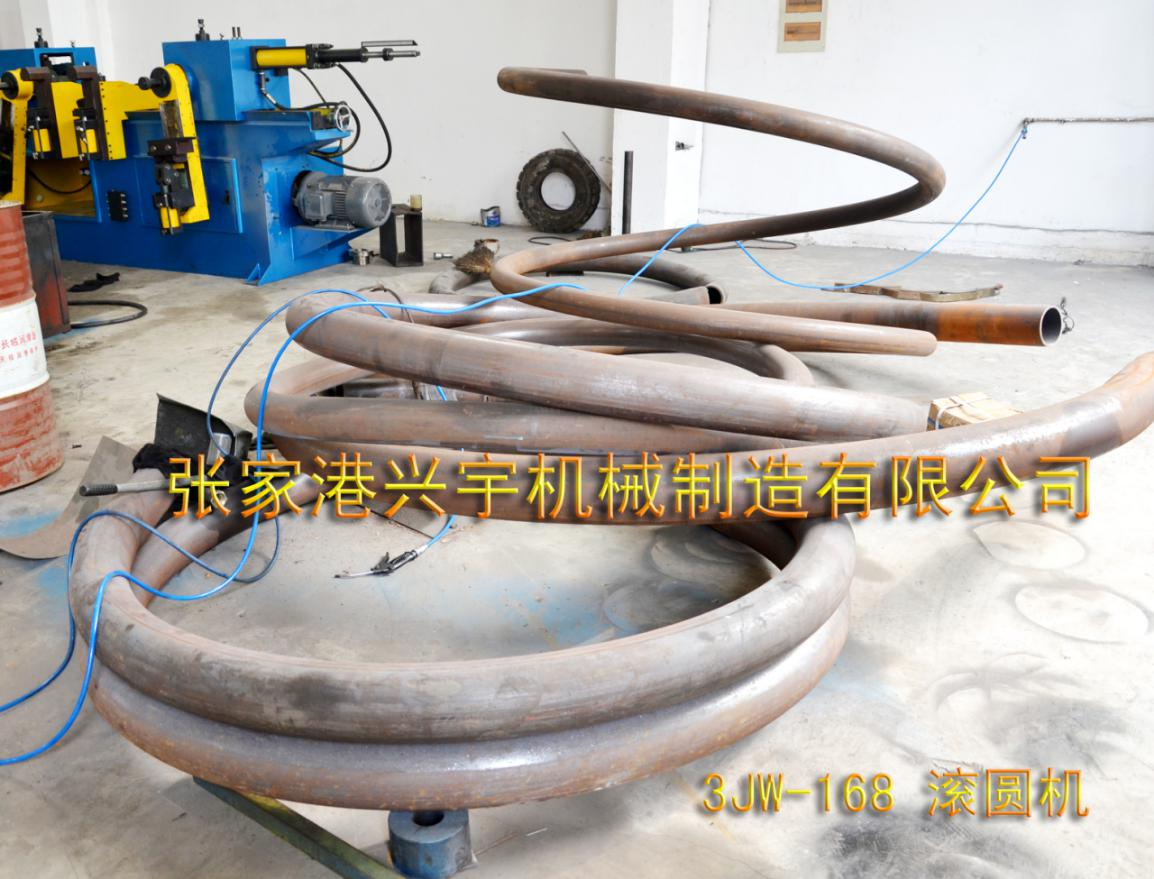

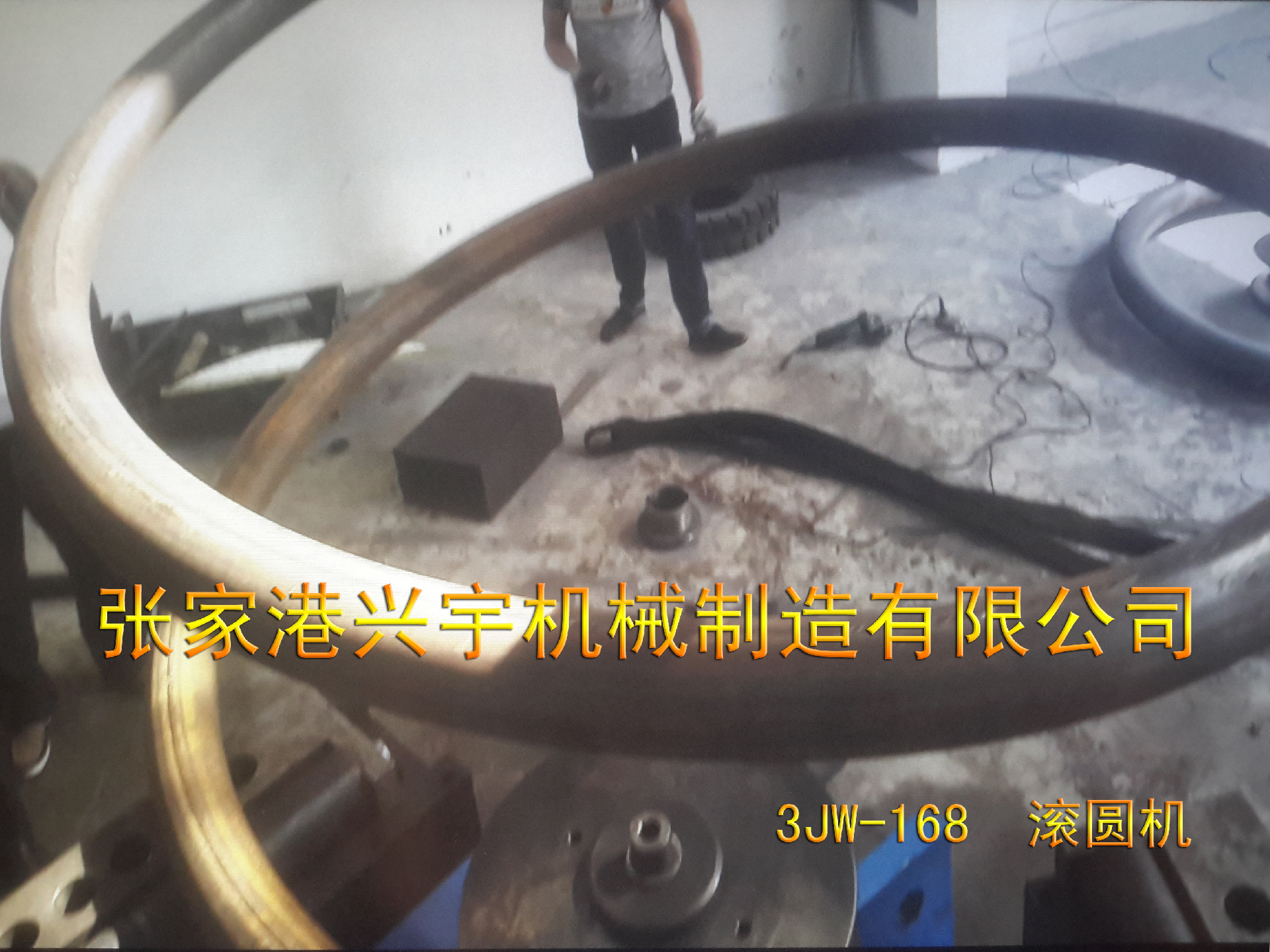

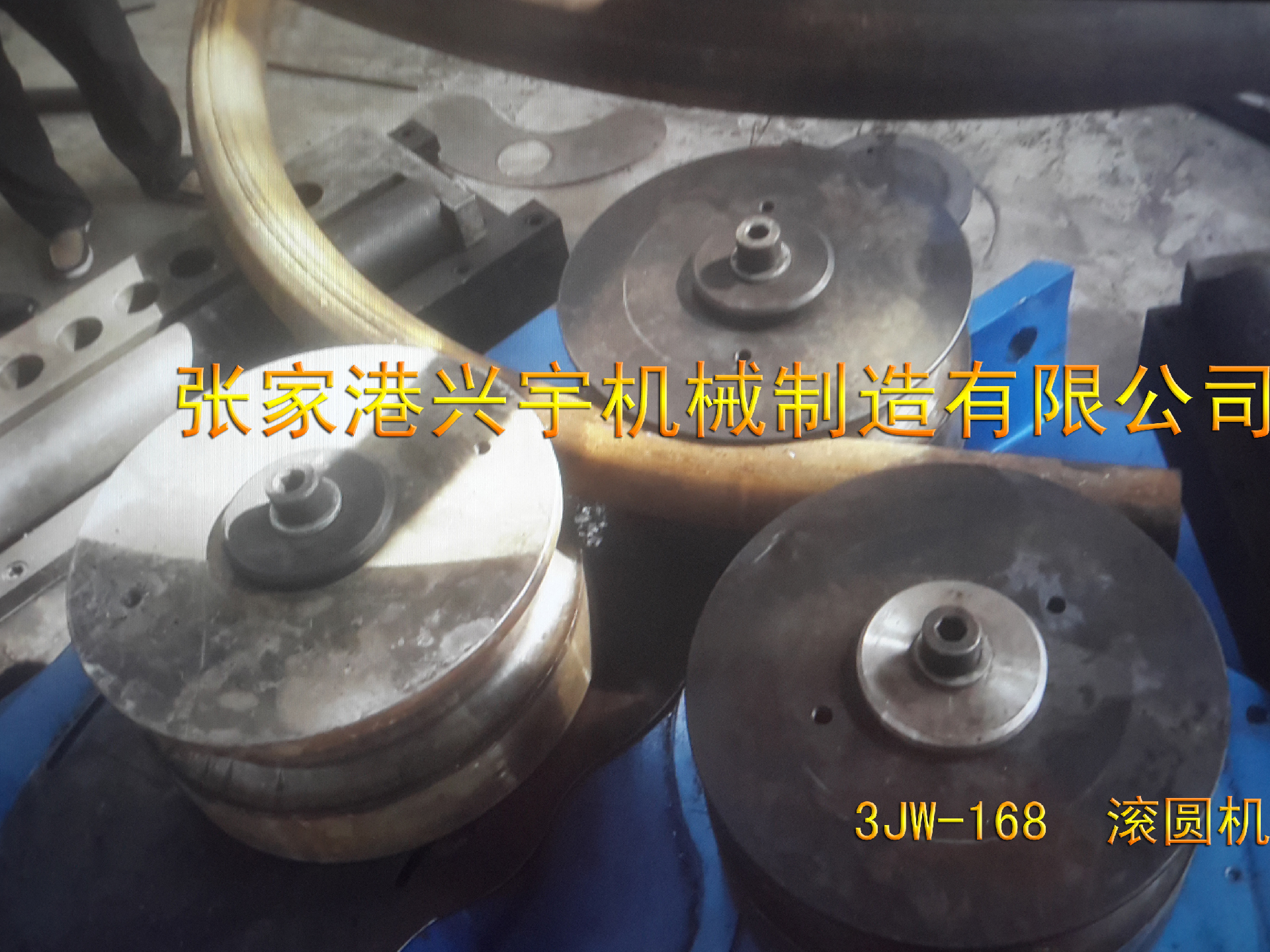

圖片展示
