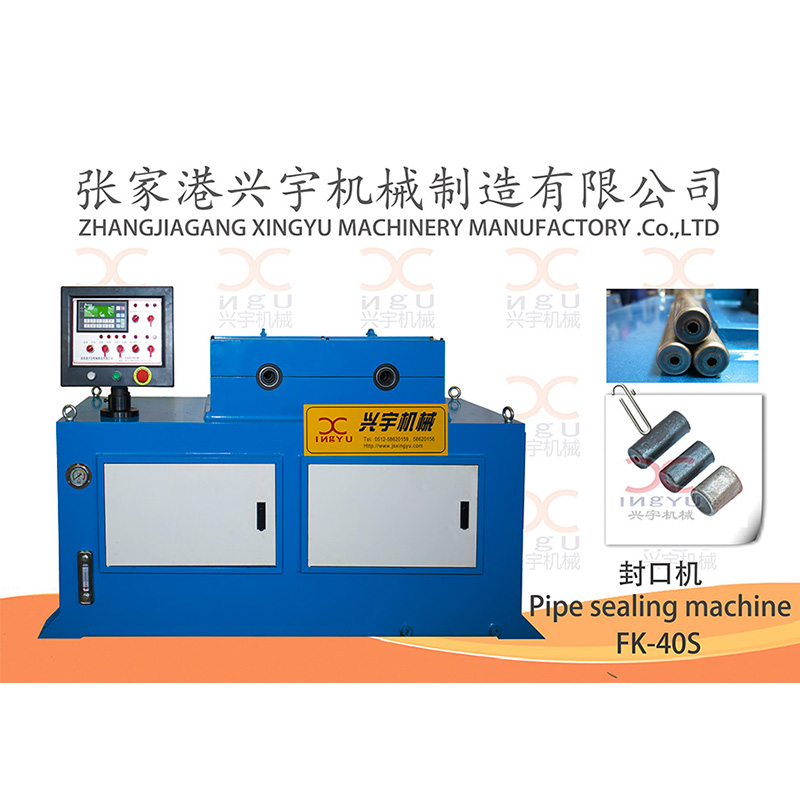

FK-40S 雙頭封口機
一、主要技術參數:
主要技術參數 | FK-40 (S) |
加工范圍 | Φ10-Φ40 mm |
最大封口管材 | Φ40×1.2 |
管壁厚度 | 0.5-1.8 mm |
電機功率 | 4 kw |
油泵排量 | 14L/min |
系統額定壓力 | 10Mpa |
生產效率 | 2000支/班 |
液壓油 | 32#抗磨液壓油(冬天) 46#抗磨液壓油(夏天) |
機器重量約 | 1200 kg |
機器尺寸約 | 1560×700×970 mm |
二、性能特點:
該機采用進口液壓原件,電器采用PLC控制,結構簡單,穩定可靠,適用于各種管件的端口封口,模具為硬質合金。三片式加緊機構,微電腦感應。
三、原理介紹:
本機由主傳動機構,封口機構,電氣系統、液壓系統等主要部分組成。
當管材碰到開關時,夾頭夾管,電機帶動夾頭旋轉,封口刀上升、封口,到位后封口刀返回,電機停止轉動,夾頭松開,復位。
四、機器概況:
FK40-WNC(S)型封口機是本公司生產的系列管端成型機中的一種,采用電機傳動、液壓控制,適用于普通鋼、銅、不銹鋼、鋼材、鋁材等材質的管端封口,主要用于汽車、摩托車、自行車、童車及家具等行業,該機體積小、操作簡單、安全可靠、效率高,是管材加工行業的理想設備。
(一)控制面板展示

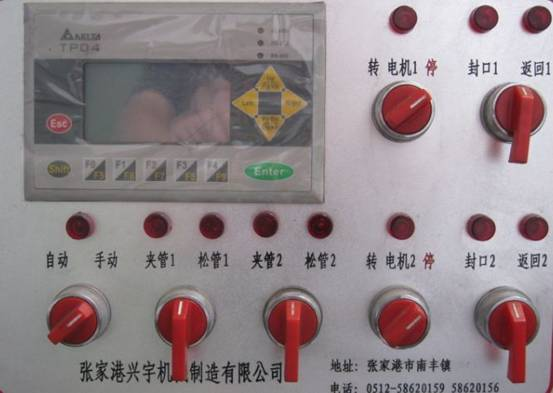

1.面板顯示

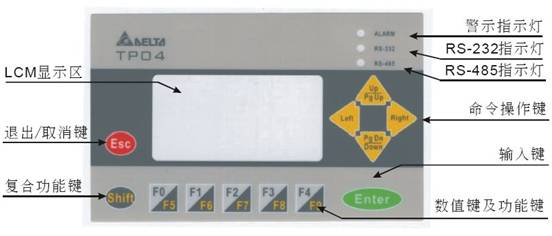

2.文本顯示
五. 配置情況:
1.機械主要構件及主要元器件:
a.機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
b.結構件采用打砂方式除銹并噴有防銹漆。
c.采用臺達公司進口的PLC程序機,結構緊湊、精度高、使用壽命長。
d.接近開關和編碼器分別為日本“OMRON歐姆龍”和日本“NEMICOM”內密控,性能穩定。
e.油泵為名品牌“海特克”牌。電磁閥來自臺灣著名品牌“朝田液壓”,油位高度有清晰直觀的顯示。
f.交流接觸器:進口"士林";停止按鈕和啟動按鈕為:臺灣天得;其他電器配件為:正泰電器。

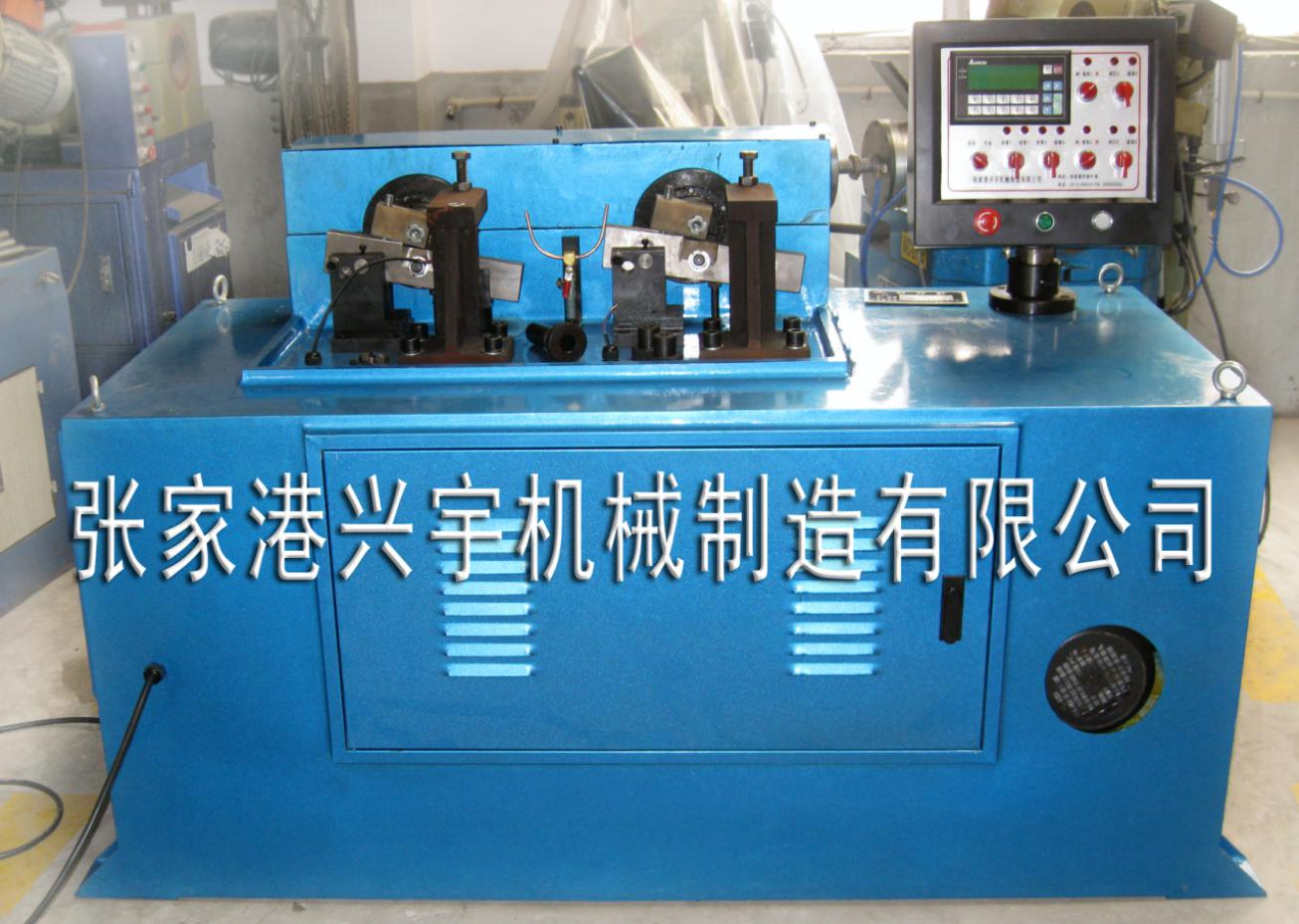

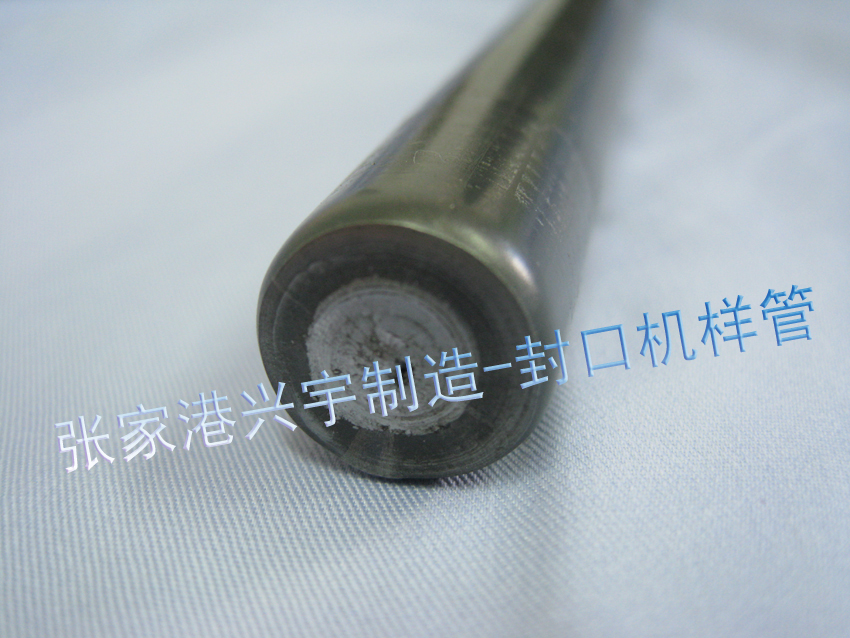

圖片展示
