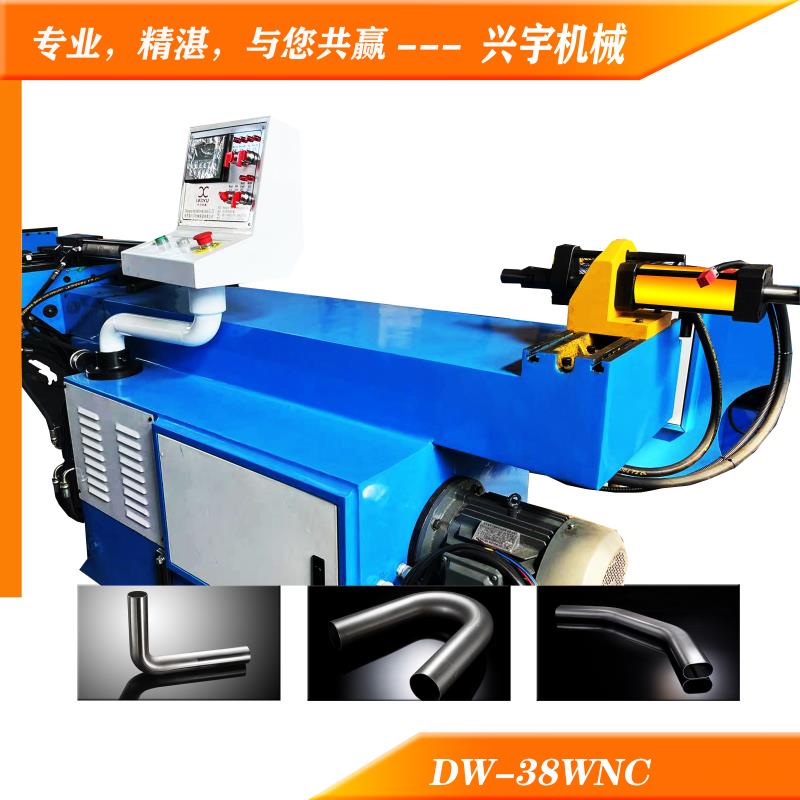

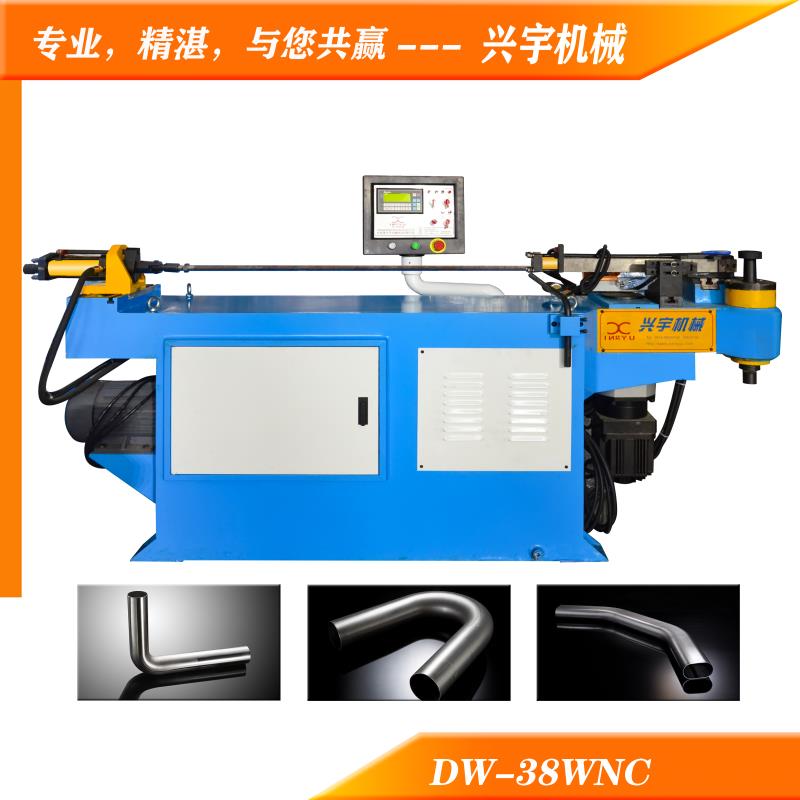

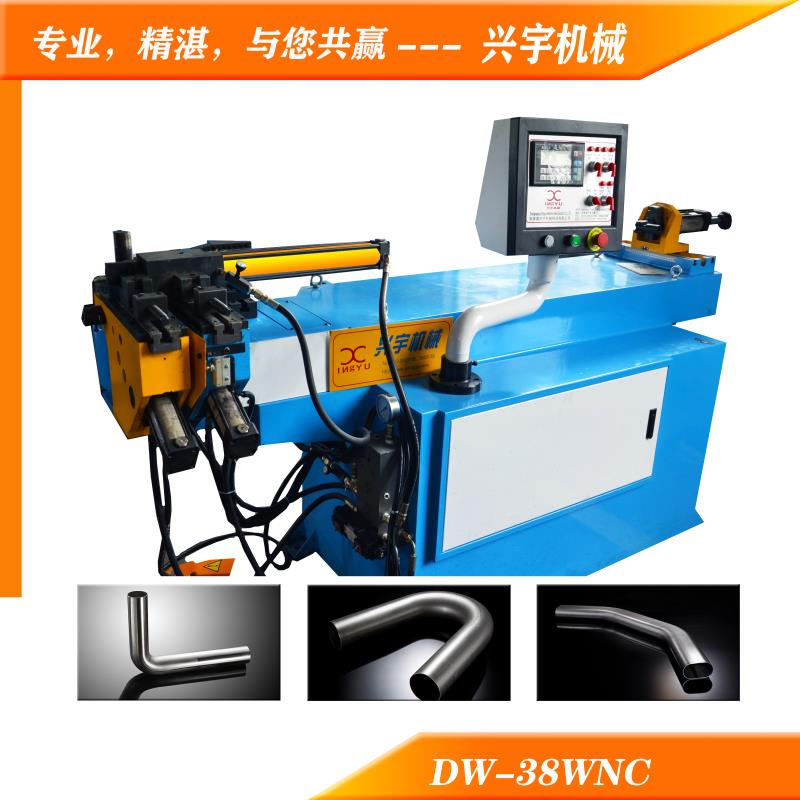

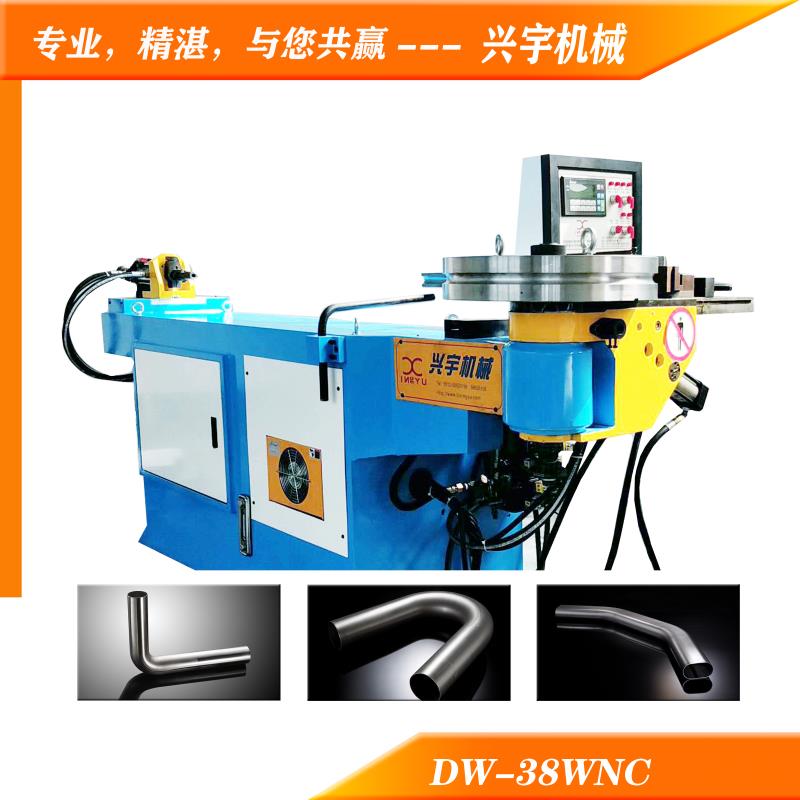

DW38WNC單頭數控液壓彎管機
一、技術參數:
型號 | DW38WNC |
最大彎管能力 (mm) | Φ 38×2 |
彎曲半徑范圍 (mm) | R25-200 |
最大彎曲角度 (deg) | 190o |
最大穿心有效距離 (mm) | 1700 |
彎曲精度 (+/-Deg ) | 0.1 |
彎曲速度 (/sec) | 65o |
電機功率 (kw) | 4 |
液壓壓力 (mpa) | 12 |
機器尺寸約 (mm) | 2400×700×920 |
重量約 ( kg) | 800 |
夾緊行程 (mm) | 55 |
油泵 | P214RP01DT |
控制電源 (V) | AC110 |
油箱容積 (L) | 80 |
液壓油 | 32#抗磨液壓油(冬天)46#抗磨液壓油(夏天) |
二、性能特點:
1.文本顯示、PLC控制、機器運作十分穩定。
2.具有手動、自動、半循環、全循環等多種功能任意選擇。
3.五種角度設置(0-190度任意選擇)可單一選擇亦可多種連續選擇。
4.移動式腳踏開關、具有自動啟動、緊急停止、緊停繼續三種功能,安全性高。
5.具有冷卻循環系統、使機器運行更穩。
6.模具更換簡單方便,便利于彈性生產。
7.機頭、彎管臂設計精巧,提供最大彎管空間。
三、工作原理介紹
本機由主傳動機構、芯棒機構、頂料機構、夾料機構、電器系統及液壓系統等主要部分組成。工作時,由電動機帶動油泵旋轉,供給壓力油,微電腦(PLC)發出指令,控制各電磁閥的開啟、關閉,使各油缸按一定順序和規律動作,以達到彎管的目的。
四、概況:
DW38、50-WNC型單頭液壓彎管機微電腦控制、液壓驅動、中文字幕顯示、人機對話式操作,實現冷態下管材、型材的彎曲成形。文本顯示器可設置多種角度,移動式腳踏開關具有啟動、急停、急停繼續三種功能,使操作靈活、方便、可靠是一種經濟、實用的管材、型材加工設備。

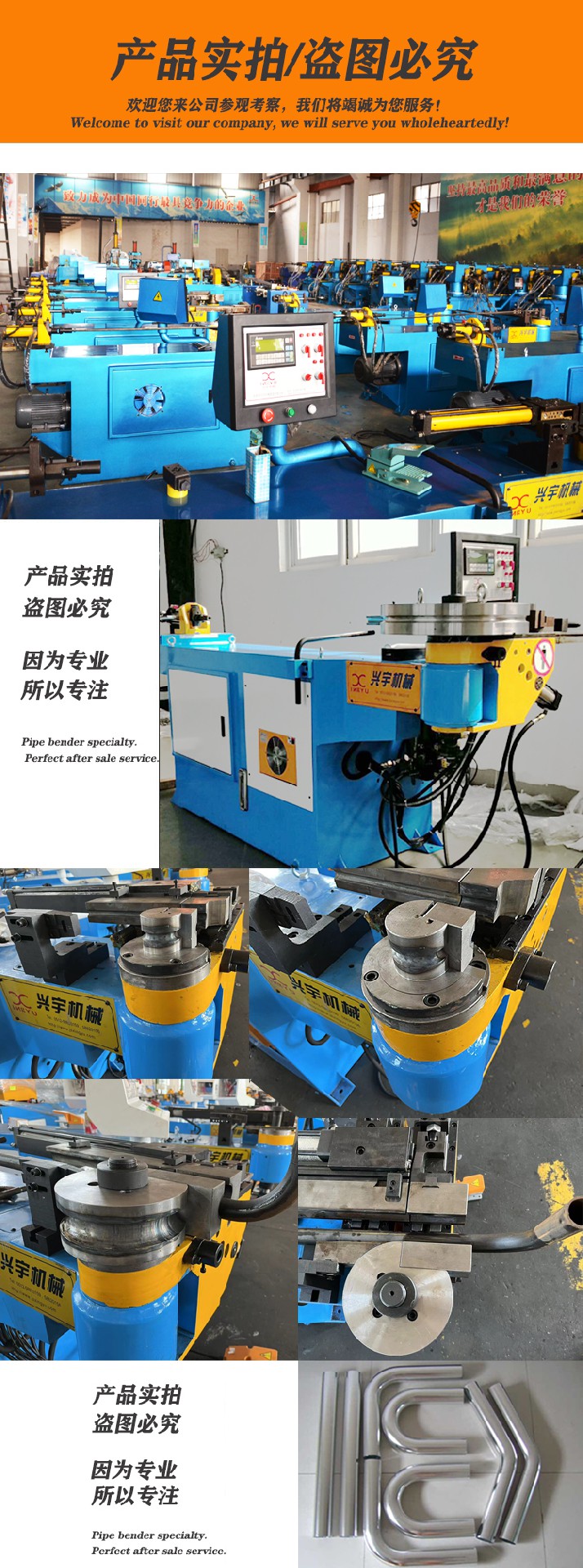

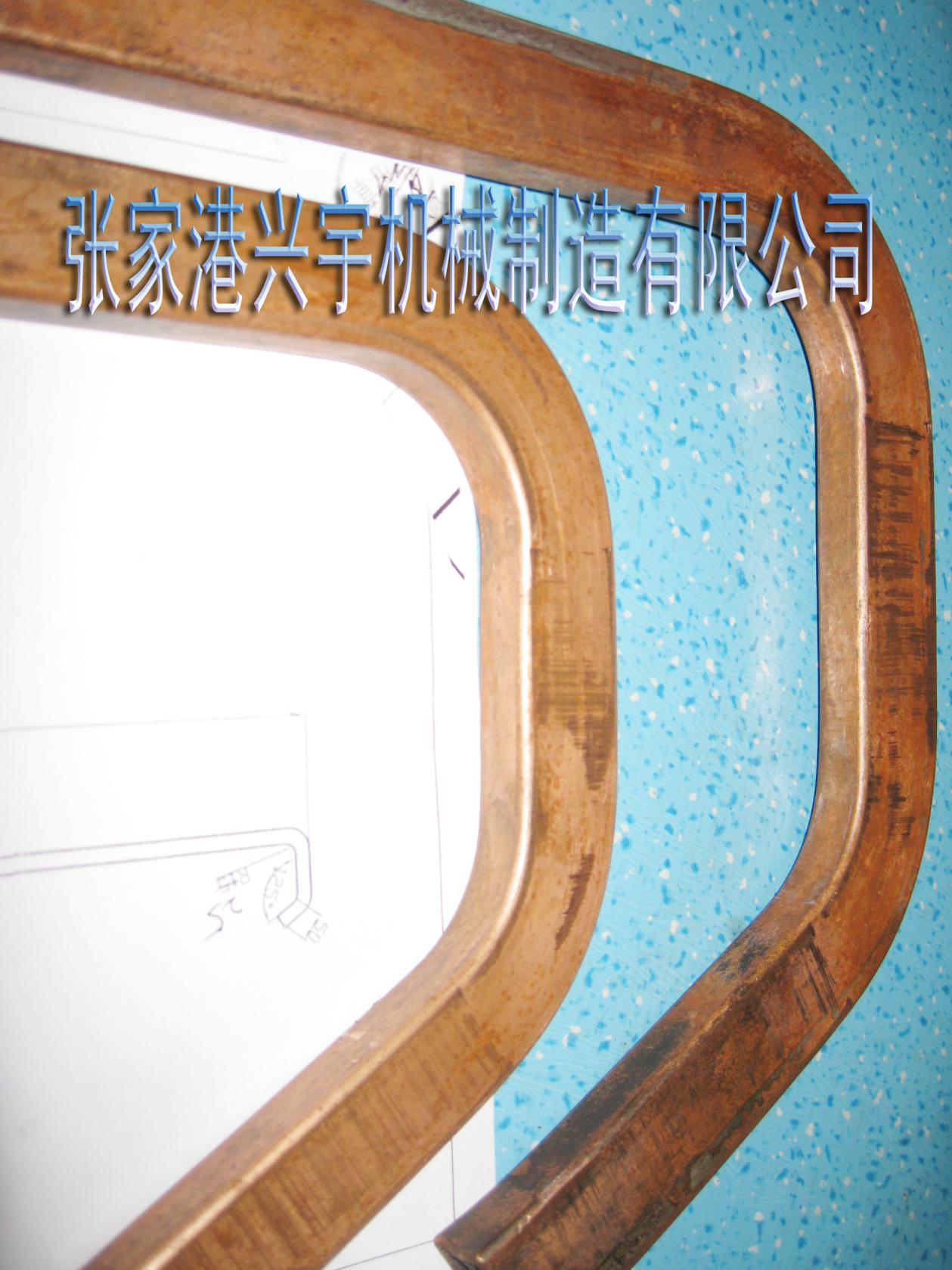

五、圖片展示:

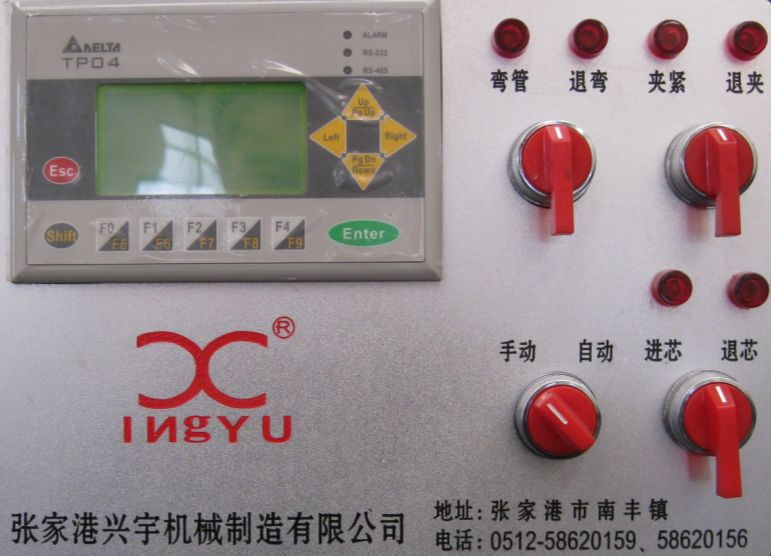

控制面板功能顯示

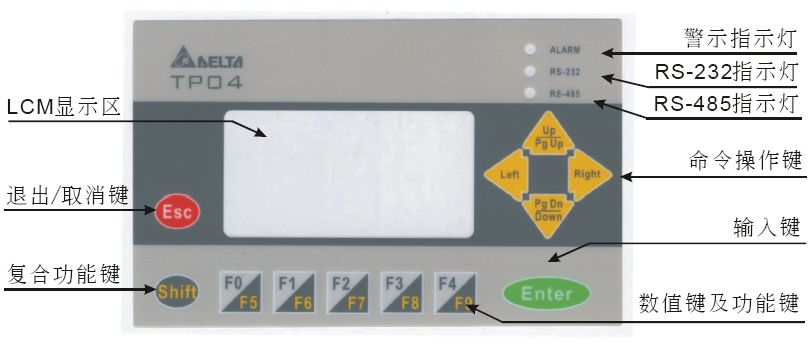

2.文本顯示說明
六、四種工作模式說明:
手動工作模式(通電初始工作模式為“手動”):
(1).按相應動作鍵可以執行相應的各個動作;
(2).手動彎管時,當彎到第一個設定彎角時停止彎角(方便試模);
(3).有傳感器的油缸,無論是否有手動鍵按下,當傳感器有信號時則停止動作;
(4).在進行夾緊、退彎操作時,輔推必須到位。
半自動工作模式:
2.1選擇有芯工作模式
第一步:手動進芯后,把選擇開關“手動”轉至“自動” ;
第二步:裝好工件;
第三步:踩腳踏開關,自動夾緊工件,開始自動彎管,彎角等于設定角度后彎管動作停止,并自動退芯、退夾;
第四步:取出工件;
第五步:踩腳踏開關,自動退彎至原點后自動進芯,結束!
2.2選擇無芯工作模式
第一步:手動退芯至退芯感應開關(X11)燈亮后,選擇開關“手動”轉至“自動” ;
第二步:裝好工件;
第三步:踩腳踏開關,自動夾緊工件,開始自動彎管,彎角等于設定角度后彎管動作停止,并退夾;
第四步:取出工件;
第五步:踩腳踏開關,自動退彎至原點后,結束!
全自動工作模式:
全自動只有在無芯狀態下工作即在半自動過程中取完工件后,無須腳踏即可退彎。
七、裝箱單
主機:一臺
密封圈:一套
內六角扳手:一套
模具:按合同提供
操作說明書:一份
附:機械主要構件及主要元器件:
序號 | 部件名稱 | 規格型號 | 生產廠家/產地 |
1 | 文本顯示器 | TP04G-BL-CU | 臺灣臺達/臺灣 |
2 | PLC | DVP24ES00R2 | 臺灣臺達/臺灣 |
3 | 油泵電機 | Y112-4 4KW | 太湖電機/無錫 |
4 | 接近開關 | TL-Q5MC1-F-Z | 日本歐姆龍/上海 |
5 | 電磁接觸器 | CJX2-2510 | 正泰電器/浙江 |
6 | 油泵 | PV2R1-17 | 臺灣海特克/無錫 |
7 | 電磁閥 | 02-2B2 | 臺灣朝田/臺灣 |
8 | 編碼器 | OVW2-20-2MHC | 日本內密控 |
9 | 密封圈 | 臺灣鼎基 |
