DW-63WNC單頭液壓數控彎管機參數
1、名稱
單頭液壓彎管機 DW-63WNC
2、機械主要技術參數
序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Φ63×2 | mm | A3鋼(Q235) |
2 | 最大送料距離 | 2210 | mm | 按客戶定制 |
3 | 最大彎曲角度 | 190° | 度 | 彎曲精度±0.1° |
4 | 最大系統壓力 | 12 | Mpa | |
5 | 油壓系統馬達 | 7.5 | Kw | |
6 | 最大彎曲數 | 8 | 個 | |
7 | 彎曲程式記憶容量 | 100 | 組 | |
8 | 機器外形 (長×寬×高) | 3200×800×1200 | mm | |
9 | 機器重量 | 1500 | kg |
3、 機械主要構件及主要元器件
3.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
3.2結構件采用打砂方式除銹并噴有防銹漆。
3.3文本控制器采用臺灣臺達股份有限公司生產“臺達”,英文為“AELTA”。
3.4采用臺達公司進口的PLC程序機,結構緊湊、精度高、使用壽命長。
3.5接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控,密封性能強。
3.6油泵和電磁閥分別自臺灣著名品牌“臺灣黎明液壓”和“朝田液壓”,油位高度有清晰直觀的顯示。
4、機械主要功能
4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可 自行選擇以中文顯示。
4.2程式和資料有密碼保護功能。
4.3機械控制系統有加工計數功能及故障自診功能。
4.4機械具有安全防護和急停保護功能。
5、隨機出廠文件和資料
5.1產品合格證1份。
5.2使用說明書1份。
5.3隨機配密封圈一套。
5.4隨機配內六角扳手一套。
5.5模具圖紙(按合同提供)。
第二部分 安裝、驗收、培訓、售后服務
1、 安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、 培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、 售后服務。
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,48小時內(節假日除外)派員到需方現場。
附主要配置:
序號 | 部件名稱 | 規格型號 | 生產廠家/產地 |
1 | 文本顯示器 | TP04G-BL-CU | 臺灣臺達/臺灣 |
2 | PLC | DVP24ES00R2 | 臺灣臺達/臺灣 |
3 | 油泵電機 | Y112-4 7.5KW | 宏佳電機/蘇州 |
4 | 接近開關 | TL-Q5MC1-F-Z | 日本歐姆龍/上海 |
5 | 電磁接觸器 | CJX2-2510 | 正泰電器/浙江 |
6 | 油泵 | PV2R1-17 | 臺灣海特克/無錫 |
7 | 電磁閥 | 02-2B2 | 臺灣朝田液壓/臺灣 |
8 | 編碼器 | OVW2-20-2MHC | 日本內密控 |
9 | 密封圈 | 臺灣鼎基 |

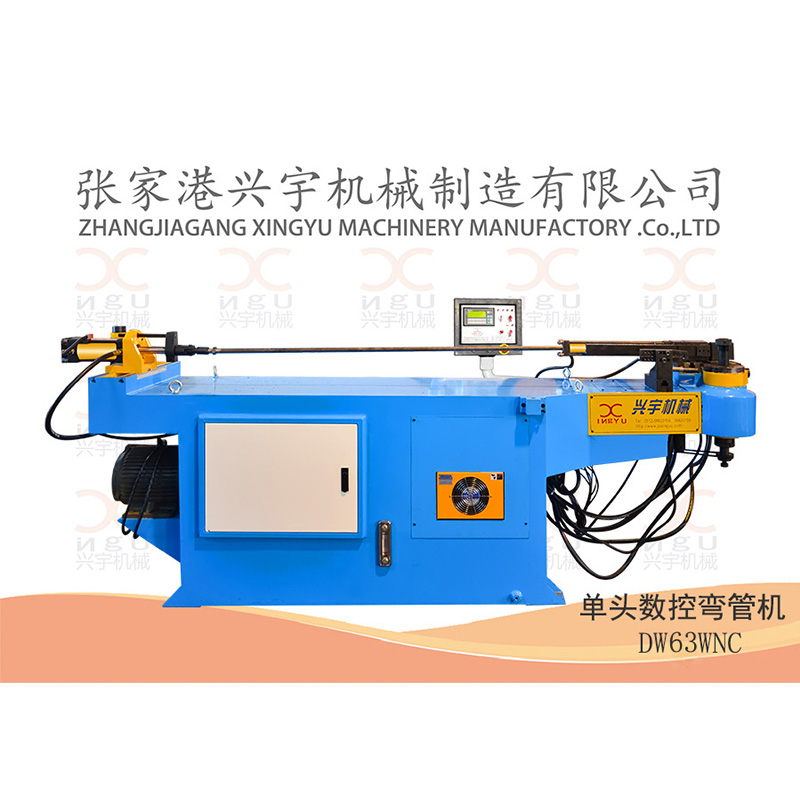

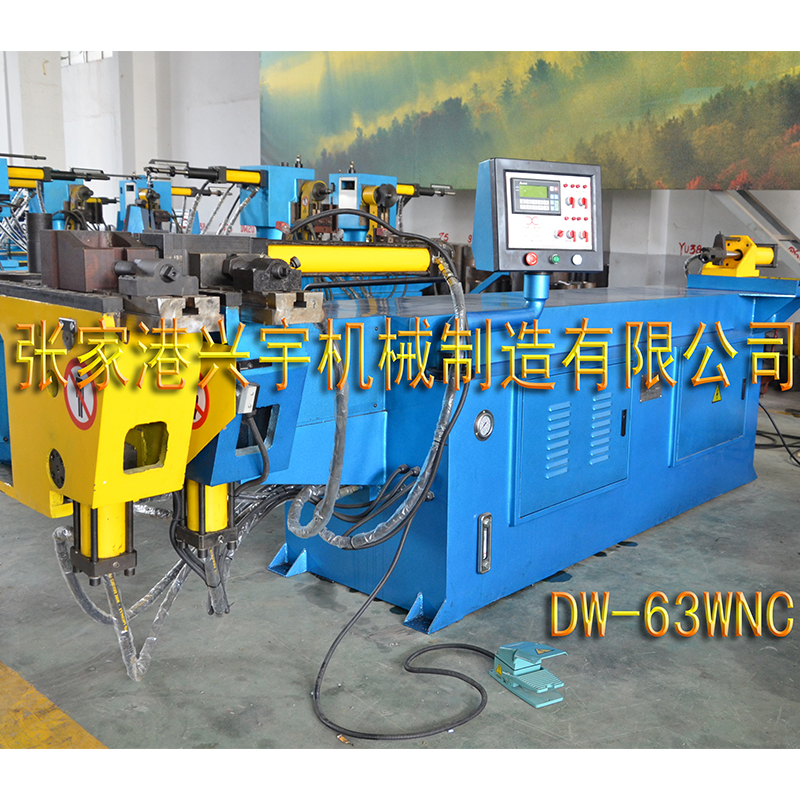

圖片展示
