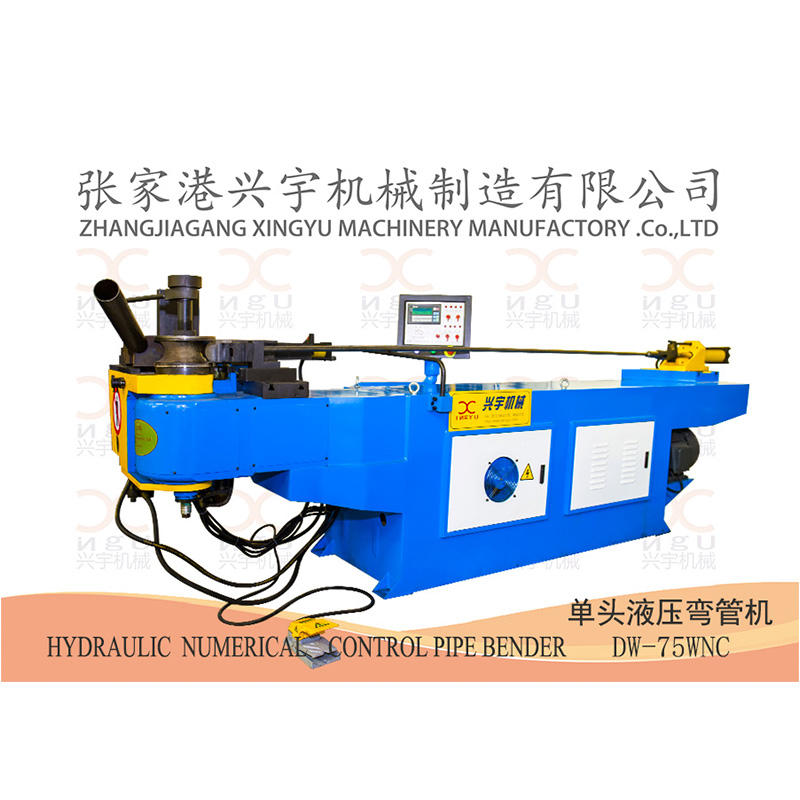

DW-75WNC單頭彎管技術參數及主要配置
1、機械主要技術參數:
型號 | DW75WNC |
最大彎管能力 (mm) | Φ75×8 A3 |
彎曲半徑范圍 (mm) | R50-300 |
最大彎曲角度 (deg) | 190o |
最大彎曲長度 (mm) | 2700 |
彎曲精度 (+/-Deg ) | 0.1 |
彎曲速度 (/sec) | 44o |
電機功率 (kw) | 11 |
液壓壓力 (MPa) | 12 |
機器尺寸約 (mm) | 3600×9500×1400 |
重量約 ( kg) | 2500 |
油泵 | PVL1-23 |
液壓油 | 32#抗磨液壓油(冬天)46#抗磨液壓油(夏天) |
2、機械主要構件及主要元器件:
序號 | 部件名稱 | 規格型號 | 生產廠家/產地 |
1 | 文本顯示器 | TP04G-BL-CU | 臺灣臺達/臺灣 |
2 | PLC | DVP24ES00R2 | 臺灣臺達/臺灣 |
3 | 油泵電機 | Y132-4 5.5KW | 宏佳電機/蘇州 |
4 | 接近開關 | TL-Q5MC1-F-Z | 日本歐姆龍/上海 |
5 | 電磁接觸器 | CJX2-2510 | 正泰電器/浙江 |
6 | 油泵 | PV2R1-19 | 臺灣海特克/臺灣 |
7 | 電磁閥 | 02-2B2 | 臺灣朝田液壓/臺灣 |
8 | 編碼器 | OVW2-20-2MHC | 日本內密控 |
9 | 密封圈 | 臺灣鼎基 |
3、性能特點:
3.1.文本顯示、PLC控制、機器運作十分穩定。
3.2.具有手動、自動、半循環、全循環等多種功能任意選擇。
3.3.五種角度設置(0-190度任意選擇)可單一選擇亦可多種連續選擇。
3.4.移動式腳踏開關、具有自動啟動、緊急停止、緊停繼續三種功能,安全性高。
3.5.具有冷卻循環系統、使機器運行更穩。
3.6.模具更換簡單方便,便利于彈性生產。
3.7.機頭、彎管臂設計精巧,提供最大彎管空間。
4、工作原理介紹:
本機由主傳動機構、芯棒機構、頂料機構、夾料機構、電器系統及液壓系統等主要部分組成。工作時,由電動機帶動油泵旋轉,供給壓力油,微電腦(PLC)發出指令,控制各電磁閥的開啟、關閉,使各油缸按一定順序和規律動作,以達到彎管的目的。
1、 將機器安置在緊固的水平地面上,并校正水平,使機器工作穩定。
2、 使用前檢查油位高度,保持液壓在油標的1/2處以上位置。
3、 檢查電機旋向,如旋向錯誤,請調整電源接線。
4、 機器自動狀態時,請確認輸入資料的準確性。
5、 機器運作時,注意安全,嚴禁手、身體等靠近動作區域內。
6、 機器須專人操作,且操作者應站在能接觸及急停按扭范圍之內。
7、 機臺必須接地。
8、 拆裝模具,必須關掉電源。
9、 注油處請定期加油。
10、 保持機器及環境清潔。
11、 不允許工作于有粉塵、導電、粒子及強酸等場所。

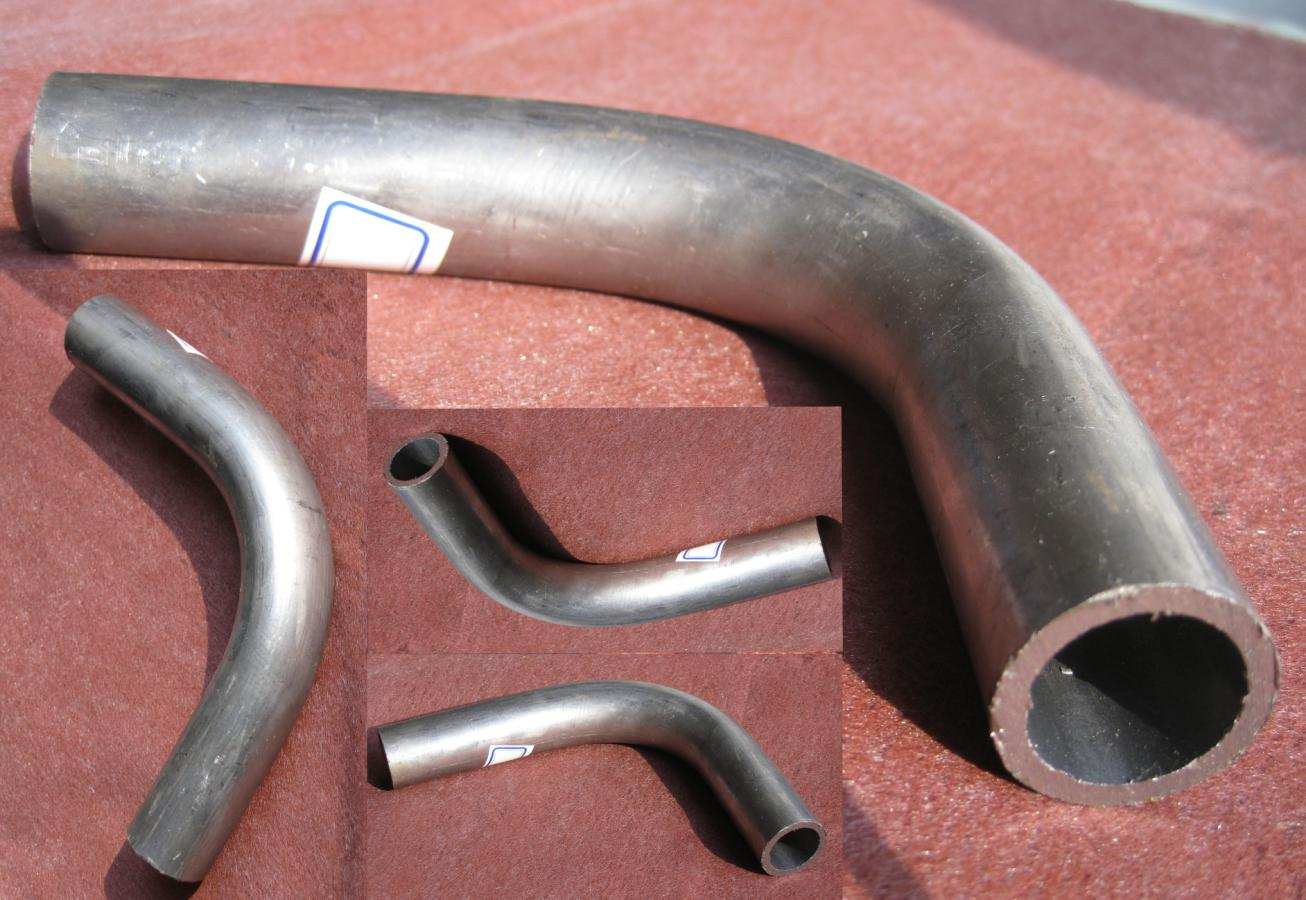

圖片展示
