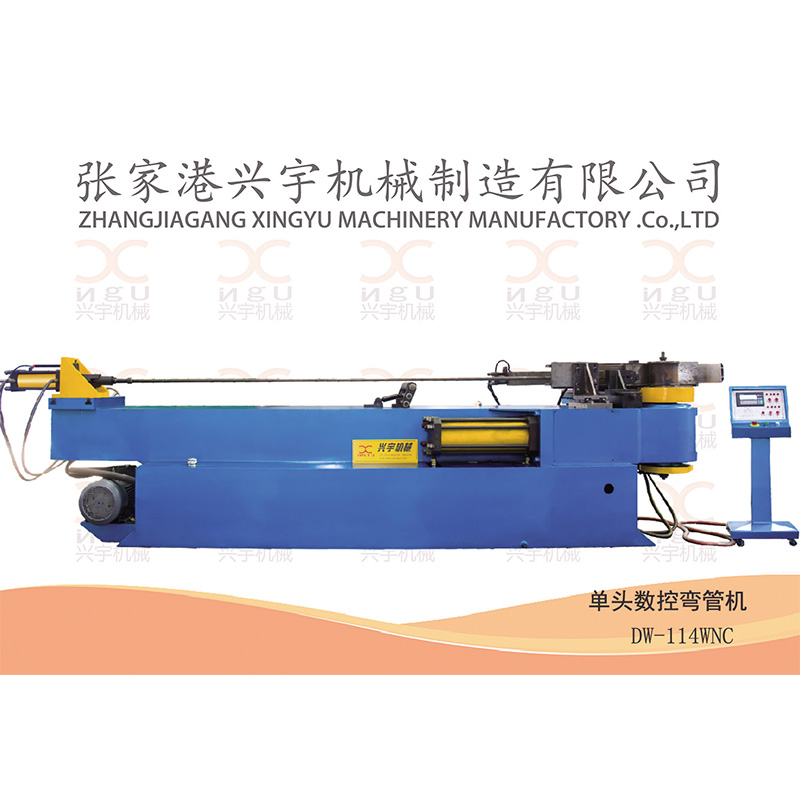

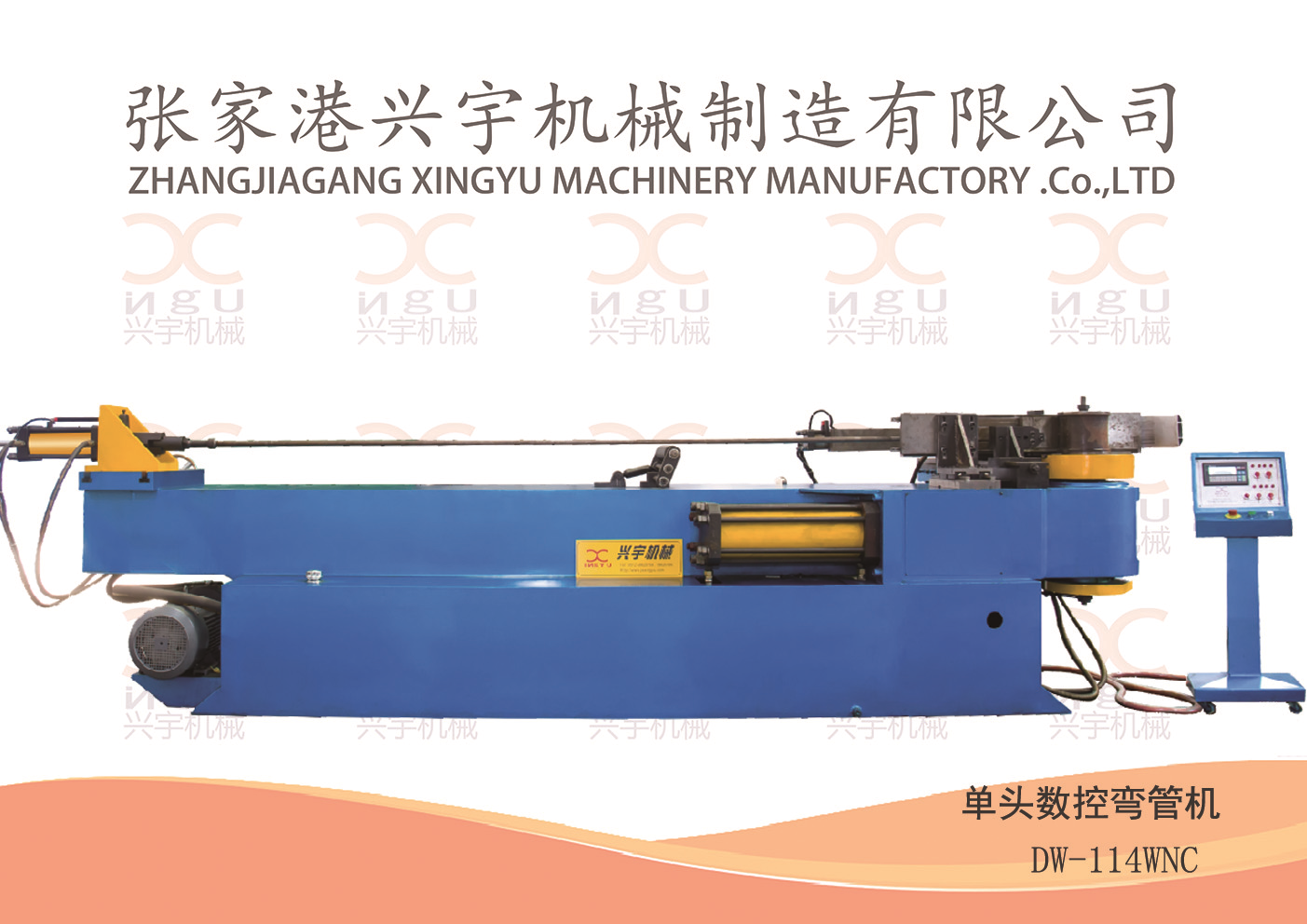

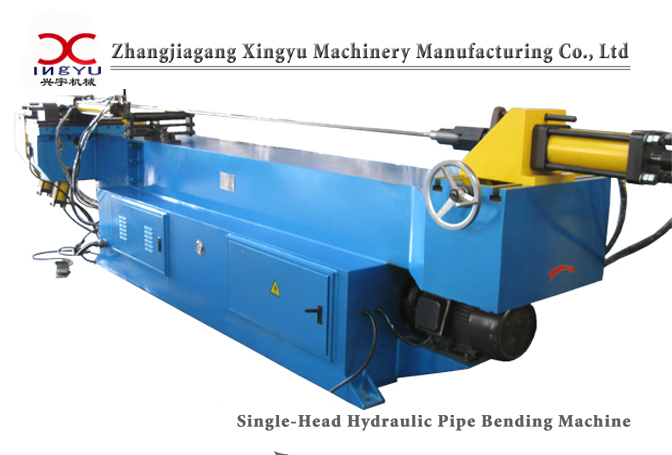

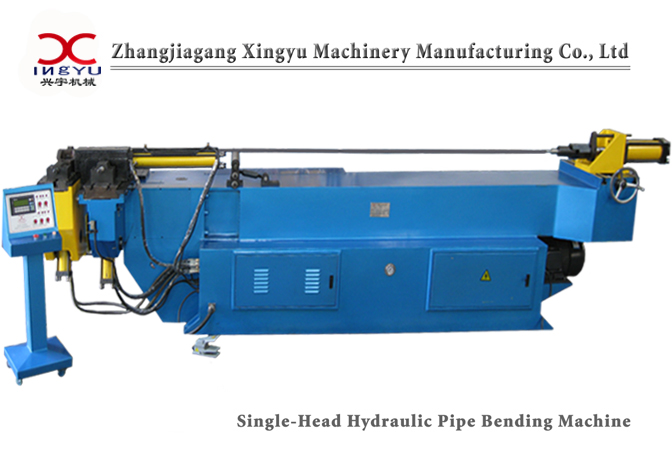

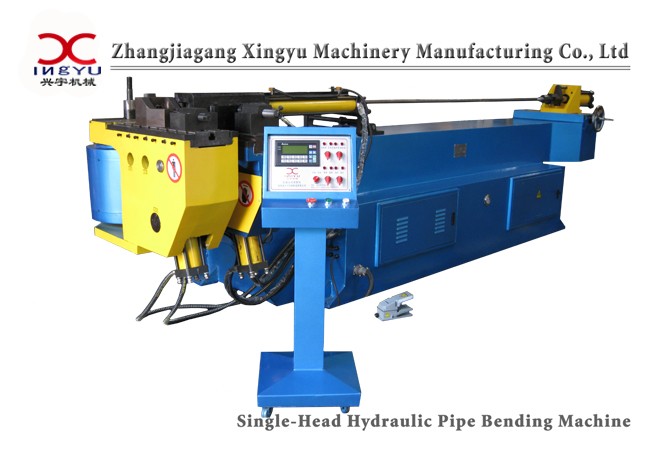

DW-114WNC 數控液壓彎管機
一、 機器簡介:
DW-114WNC單頭彎管機是本公司在引進國外技術基礎上加以改進和發展,PLC控制、液壓驅動、實現冷態下管材及型材的彎曲成型。手動、自動、半自動、全循環、單角度、雙角度、有穿芯、無穿芯、多種狀態靈活選擇。移動式腳踏開關操作方便,且具有啟動、急停、急停繼續三種功能。彎曲臂設計精巧,提供最大的彎曲空間。小管徑可實施多支彎曲。是管材、型材加工的理想設備。
二、技術參數:
序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Ф114×6 | mm | A3鋼(Q235) |
2 | 最大送料距離 | 3100 | mm | |
3 | 最大彎曲角度 | 190° | 度 | 彎曲精度±0.1° |
4 | 彎曲半徑 | R70-450 | mm | |
5 | 最大彎曲數 | 20 | 個 | |
6 | 彎曲程式記憶容量 | 100 | 組 | |
7 | 系統額定壓力 | 14 | MPa | |
8 | 電機功率 | 15 | Kw | |
9 | 機器外形 (長×寬×高) | 6000×1600×1500 | mm | |
10 | 機器重量 | 6000 | kg | |
油泵 | PVL2-53-F-2R-L | |||
液壓油 | 32#抗磨液壓油(冬天) 46#抗磨液壓油(夏天)
|
三、機械主要構件及主要元器件:
1.機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
2.結構件采用打砂方式除銹并噴有防銹漆。
3.文本顯示器為臺灣臺達公司生產。
4.采用臺灣臺達公司進口的PLC程序機,結構緊湊、精度高、使用壽命長。
5.接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控,密封性能強。
6.采用臺灣進口“朝田液壓”產電磁閥,原裝進口。
7.電動機為我們廠家特定:要求供方使用“人本軸承”等進口配件,提高其自身質量延長其使用壽命。
8、其他電器配件為:臺灣天得/臺灣士林電器/臺灣陽明電器/欣靈電器/長江電器/正泰電器產。
四、機械主要功能
4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行,所有訊息說明均可自行選擇以中文顯示。
4.2程式和資料有密碼保護功能。
4.3轉角為電機伺服控制。
4.4機械控制系統有加工計數功能及故障自診功能。
4.5機械具有安全防護和急停保護功能。
五、隨機出廠文件和資料
5.1產品合格證1份。
5.2使用說明書1份。
5.3隨機配密封圈一套。
5.4隨機配內六角扳手一套。
5.5模具圖紙(按合同提供)。
六、安裝、驗收、培訓、售后服務
1、 安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、售后服務。
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,24小時內(節假日除外)派員到需方現場。
