DW-168WNC(文本)技術參數及主要元器件概況
第一部分
1、 機械名稱型號及概況

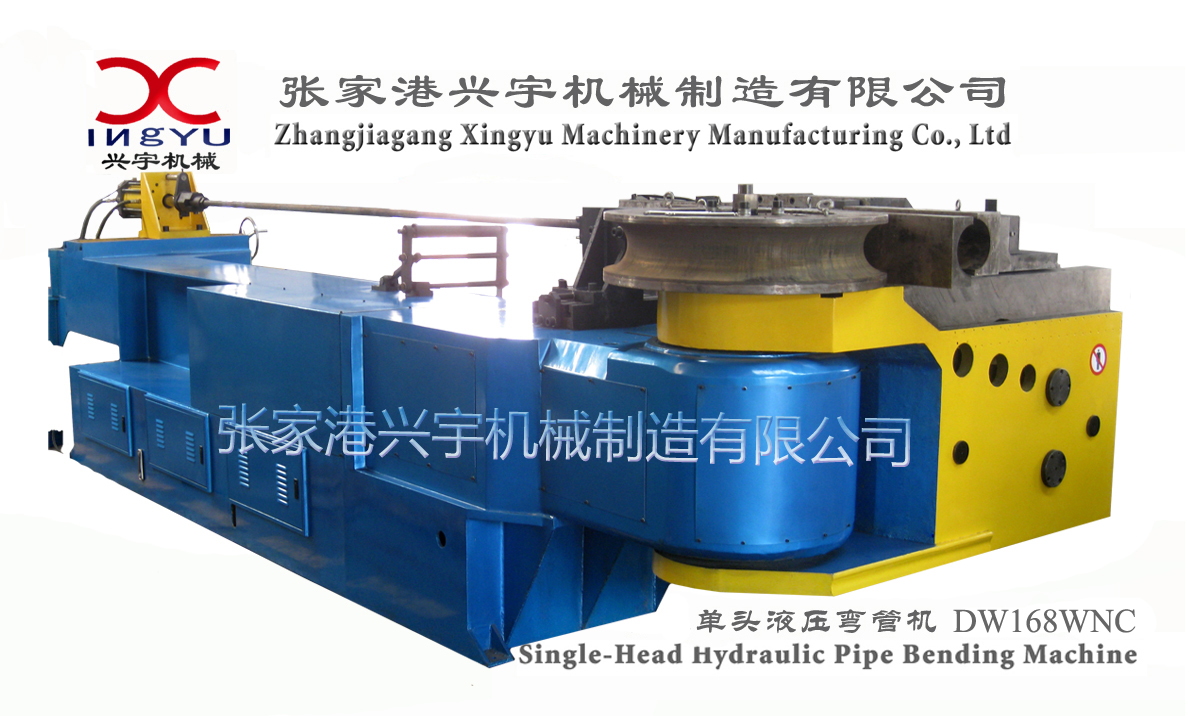

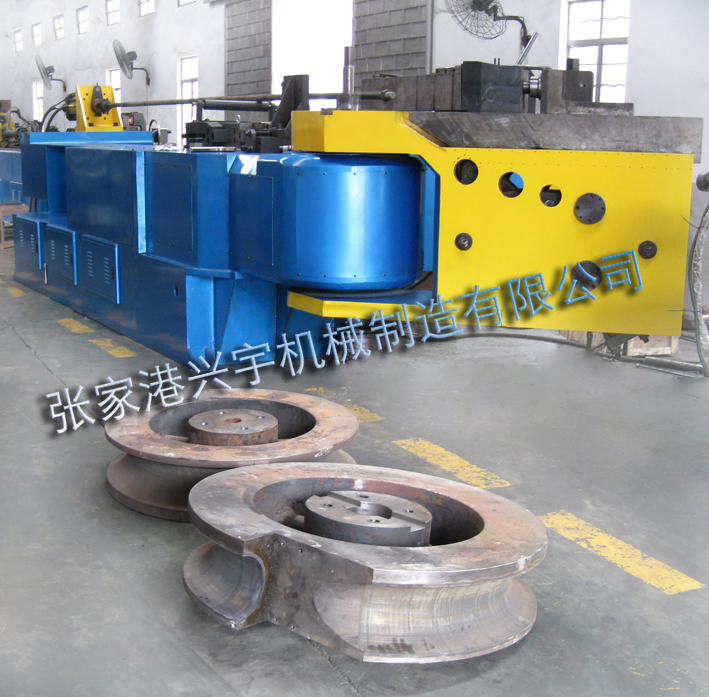

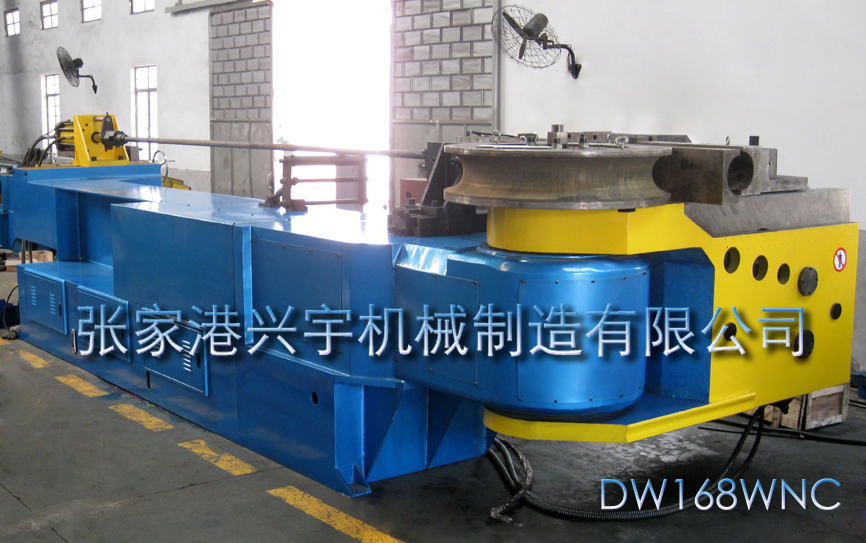

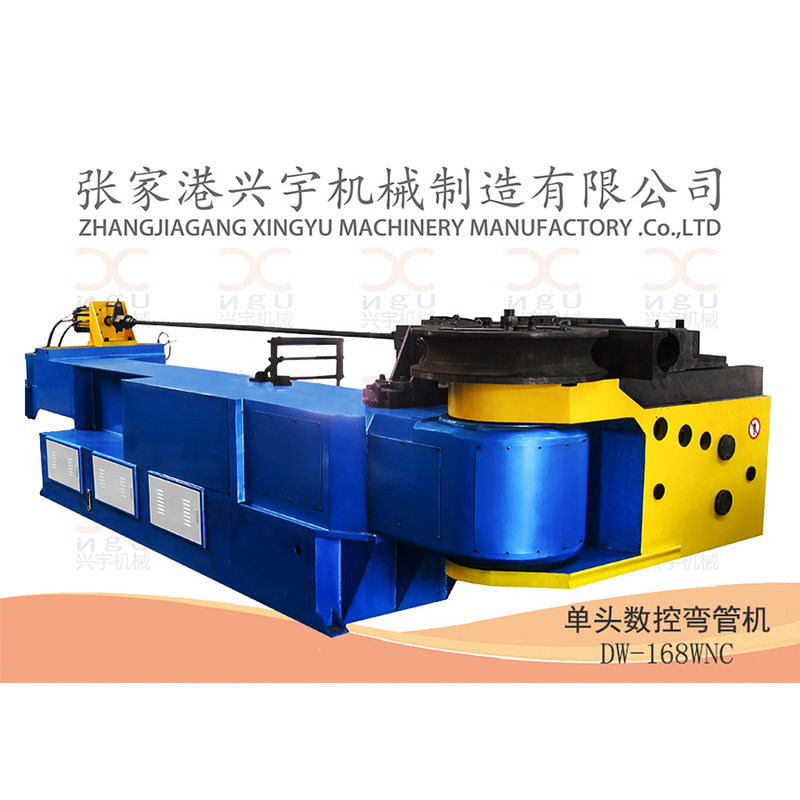

1.1名稱:單頭液壓彎管機
1.2型號:DW-168WNC(文本)
1.3 DW-168WNC單頭彎管機是本公司在引進國外技術基礎上加以改進和發展,PLC控制、液壓驅動、實現冷態下管材及型材的彎曲成型。手動、自動、半自動、全循環、單角度、雙角度、有穿芯、無穿芯、多種狀態靈活選擇。移動式腳踏開關操作方便,且具有啟動、急停、急停繼續三種功能。彎曲臂設計精巧,提供最大的彎曲空間。小管徑可實施多支彎曲。是管材、型材加工的理想設備。
2、機械主要技術參數:

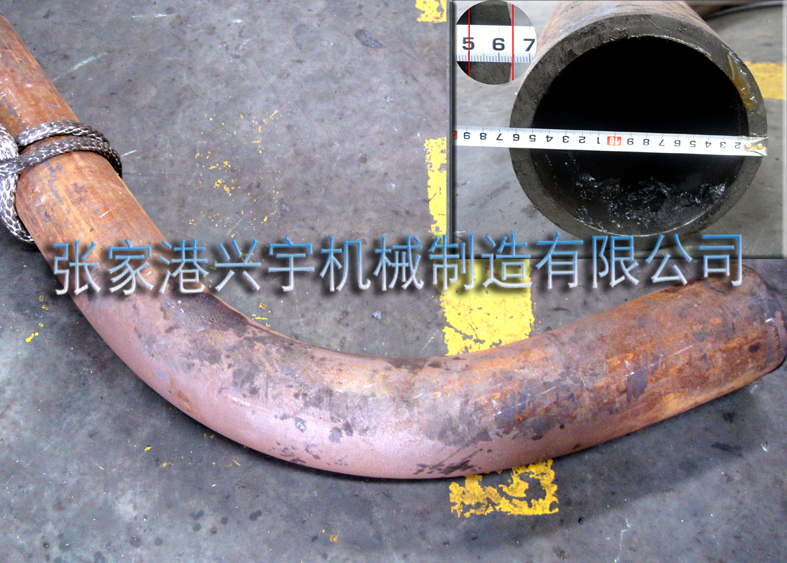

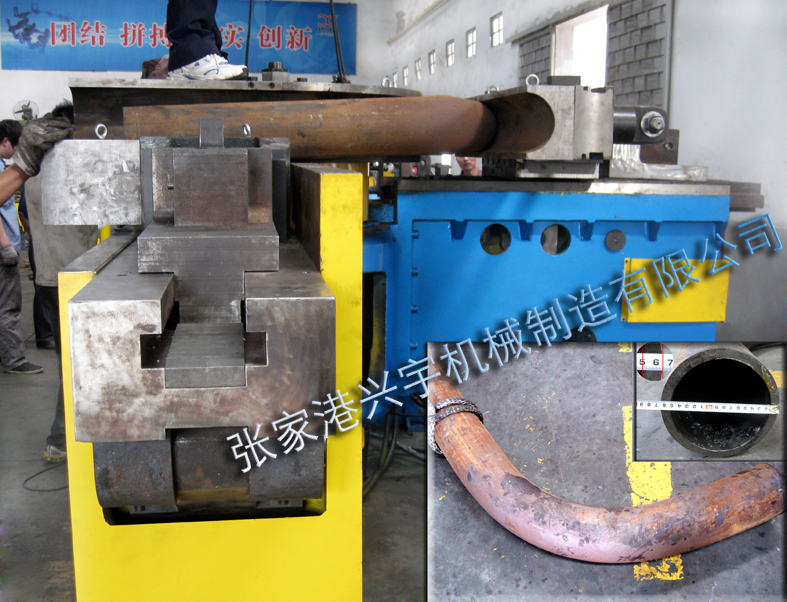

序號 | 主要技術參數 | 參數值 | 單位 | 備注 |
1 | 最大彎管能力 | Ф168×12 | mm | Q235 |
2 | 彎曲半徑 | R150-800 | mm | |
3 | 最大送料距離 | 5500 | mm | |
4 | 最大彎曲角度 | 190° | 度 | 彎曲精度±0.2° |
5 | 最大彎曲數 | 8 | 個 | |
6 | 系統最大壓力 | 14 | Mpa | |
7 | 主電機 | 30 | Kw | |
8 | 機器外形 (長×寬×高) | 8000×2200×1700 | mm | |
9 | 機器重量 | 15000 | kg |
3、機械主要構件及主要元器件
3.1機械主要結構由優質鋼板焊接而成,強度高,鋼度大。
3.2結構件采用打砂方式除銹并噴有防銹漆。
3.3采用臺達公司進口的PLC程序機,結構緊湊、精度高、使用壽命長。
3.4接近開關和編碼器分別為日本“OMRON”歐姆龍和日本“NEMICOM”內密控(2000P/R)動作靈敏,精密度高。
3.5油泵和電磁閥均來自臺灣著名品牌“朝田液壓”,油位高度有清晰直觀的顯示。
3.6電動機為我們廠家特定:要求供方使用“人本軸承”等進口配件,提高其自身質量延長其使用壽命。
3.7其他電器配件為:臺灣天得/臺灣士林電器/臺灣陽明電器/欣靈電器/長江電器/正泰電器等。
4、機械主要功能
4.1程式編寫及輸入均直接在文本顯示器上進行,所有訊息說明均可自行選擇以中文顯示。
4.2程式和資料有密碼保護功能。
4.3機械控制系統有加工計數功能及故障自診功能。
4.4機械具有安全防護和急停保護功能。
5、隨機出廠文件和資料
5.1產品合格證1份。
5.2使用說明書1份。
5.3隨機配密封圈一套。
5.4隨機配內六角扳手一套。
5.5模具圖紙(按合同提供)。
第二部分 安裝、驗收、培訓、售后服務及交貨期
1、 安裝驗收
1.1機械由供方送到需方工廠后需方負責卸車。
1.2供方負責機械的調試。
1.3供方按需方提供的管件(以合同要求為準)進行彎管試樣后由需方驗收。
2、培訓
對調整工、操作工、維修工(液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員)進行培訓,使其會操作、會調整、會維修、會編程。
3、售后服務
3.1質量“三包”期限:從設備在需方調試驗收合格之日起計算12個月。
3.2“三包”期限內設備發生故障,供方負責免費維修、更換零部件(需方違反操作規程引起的意外損壞除外)。
3.3供方接到需方要求提供服務的電話(傳真)后當天作出響應,24小時內(節假日除外)派員到需方現場。
序 號
| 名 稱
| 規 格
| 數 量
| 產 地
|
1 | 油壓馬達
| 30KW-4P | 1 | 宏佳電機 |
2 | 油壓泵浦
| PV2R3-105 | 1 | 臺灣海特克 |
3 | 電液閥
| DSG-06-3C2 | 1 | 臺灣朝田液壓 |
4 | 電磁閥
| DSG-03-2B2 | 4 | 臺灣朝田液壓 |
5 | 溢流閥
| SBSG-03HL | 1 | 臺灣朝田液壓 |
6 | 止回閥
| MPW-06-B | 1 | 臺灣朝田液壓 |
7 | 壓力表
| DT-63 | 1 | 臺灣朝田液壓 |
8 | 角度編碼器
| E40S-1200-3 | 1 | 日本內密控 |
9 | 接觸器
| CN-65 | 1 | 臺灣士林電子 |
10 | 電磁閥
| DSG-01-2B2 | 4 | 臺灣朝田液壓 |
11 | 4.1寸文本顯示屏
| TP04G-BL-CU | 1 | 臺灣臺達電子 |
12 | 電源開關
| CV-30-26 | 1 | 臺灣天得
|
13 | 程序控制器PLC | DVP-32ES00R2 | 1 | 臺灣臺達電子 |
14 | 液壓油缸
| 非標
| 5 | 興宇自制 |
15 | 主傳動鏈條
| 板式鏈,LH4088 節距:63.5 | 1套
| 杭州西林 |
