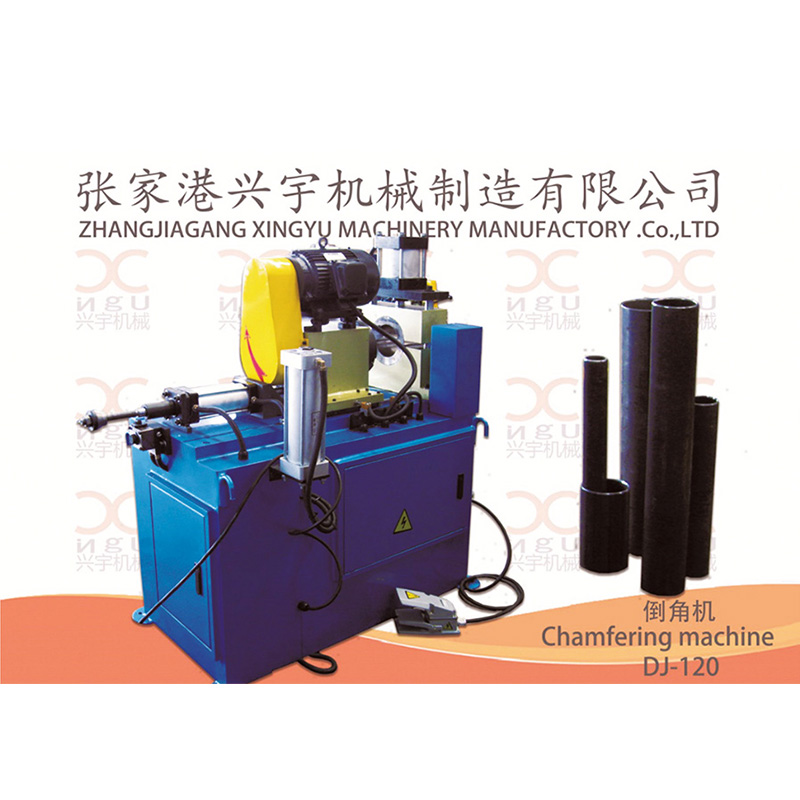

DJ-120倒角機技術條件
一、 DJ-120倒角機機械部分
DJ-120倒角機,其機械結構組成部分、氣壓系統以及電器部分功能必須滿足產品的要求。
二、 技術參數
1、主機馬達 YSJ90L4 (臥式) 2.2Kw
2、壓縮空氣 0.6-0.9Mpa 60ml/min
3、使用刀頭 標準刀頭適應范圍Φ12-Φ115
Φ12-Φ60(特別指定)

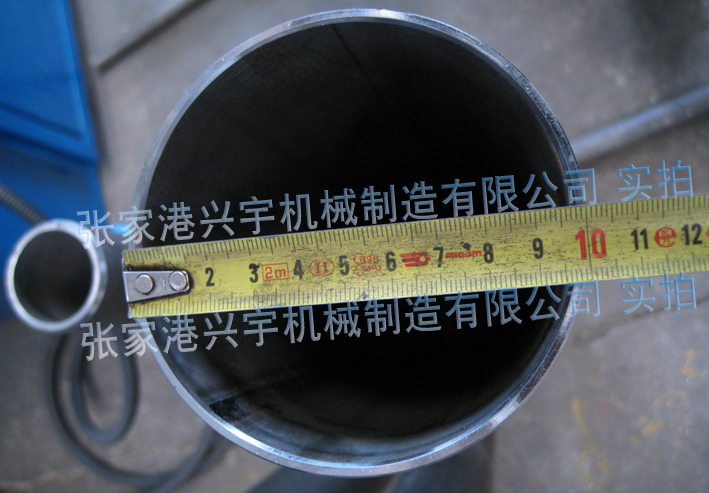

4、加工能力 管徑Φ12-Φ120(Φ12mm以下特別指定)
5、機臺重量 150kg
6、外型尺寸 1060×650×1170
◆ 本機采用人工進料,氣壓驅動自動進退刀,速度快;
◆ 該機對圓管及圓棒端面內外角均可一次完成倒角及修端面工作,操作簡單,調節方便;
◆ 為確保加工物件與刀盤德中心線準確不變,夾模與刀盤經過精密德設計,可以一次均勻的完成加工物件;
刀盤經特殊設計,刀片規格化,調整刀具簡易快速。
三、 氣壓系統:均采用臺灣亞德客氣動元器件。
四、 在甲方調試生產驗收后機器保修期為一年。
五、安全注意事項:
1、 操作者要站在能觸及急停按鈕范圍內;
2、 本機必須專人操作;
3、 機器出現故障時,請關掉電源;
4、 保持機器及環境整潔;
5、 為了安全,安裝與更換模具和刀片時,必須關掉電源;
6、 檢查機器轉向,如轉向錯誤,調整電源接線;
7、 經常檢查刀片夾持,要求緊固、可靠;
8、 注油處請定期加油。
六、安裝調試:
1、 機床必須安置于水平地面上,依照機器底座的四個螺絲孔用螺栓固定在地面上,矯正水平。
2、 將需加工的管材置入夾模內,管材端面距前定位板后退2~2.5mm,在不啟動電機的情況下,手動倒角手柄,使管材前移,目測前移終止點位置,此時內外倒角刀片應碰到管材而端面刀距管材端面約1mm,同時,行程開關也剛好接通,如有偏差,則可調節前定位、刀片以及行程開關調節螺絲至適當位置。
3、 接通電源。
4、 啟動電動機手動試加工管材。
5、 將管材置入夾模內,管材端面距前定位板后退6~10mm,踏下腳踏開關,調節氣缸節流閥與行程節流閥由慢逐漸到適宜。
6、 將需加工的管材置入夾模內至前定位,踏下腳踏開關,進行加工。
