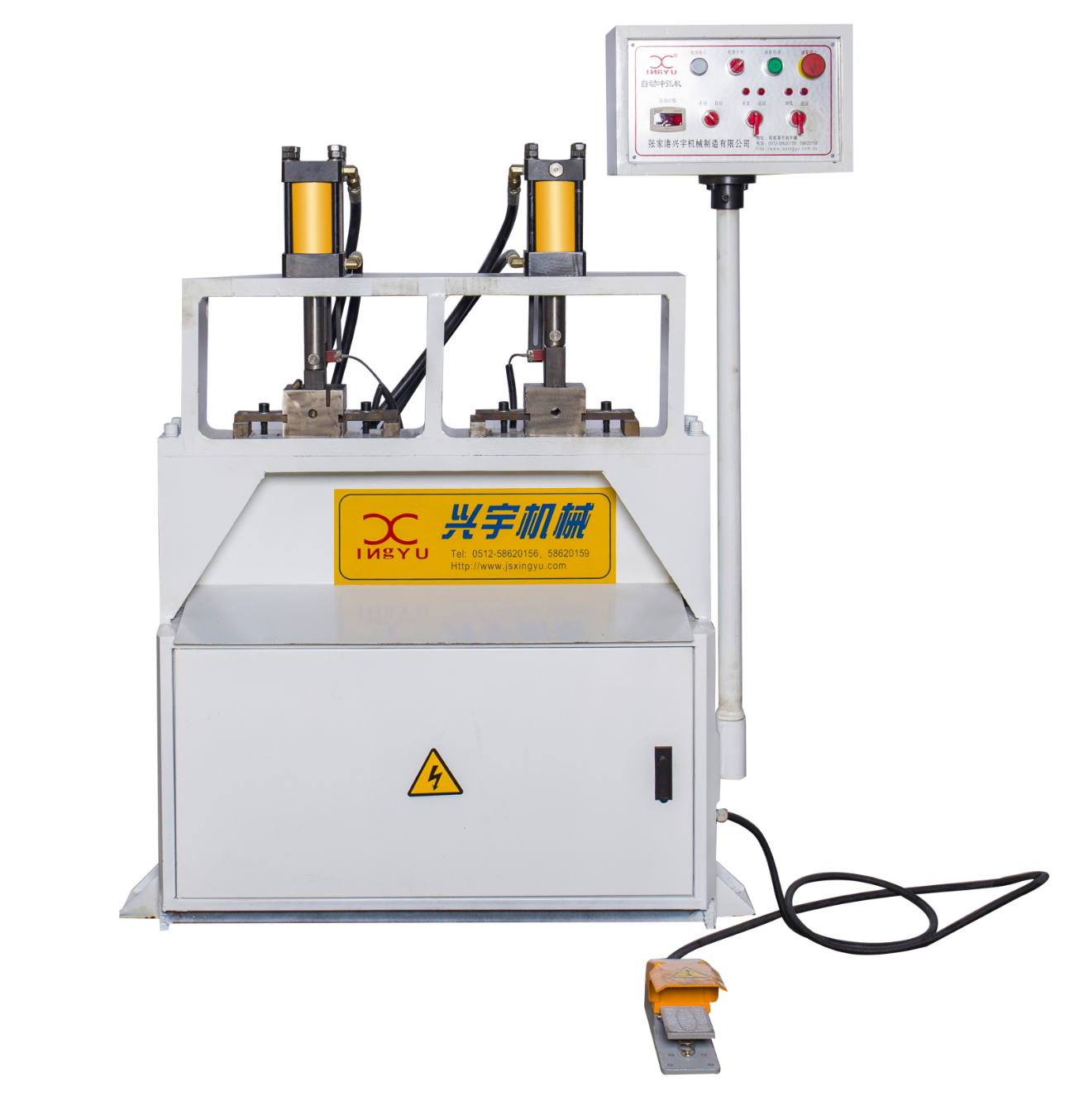

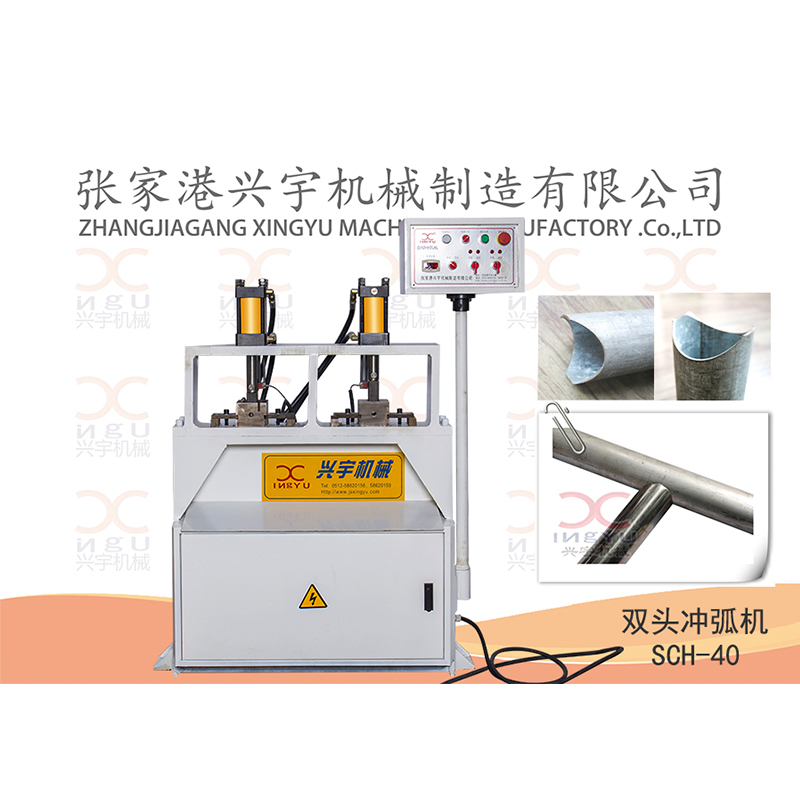

SCH-40（雙頭）沖弧機技術條件
一、 技術參數：
加工圓管直徑： Φ≤40mm

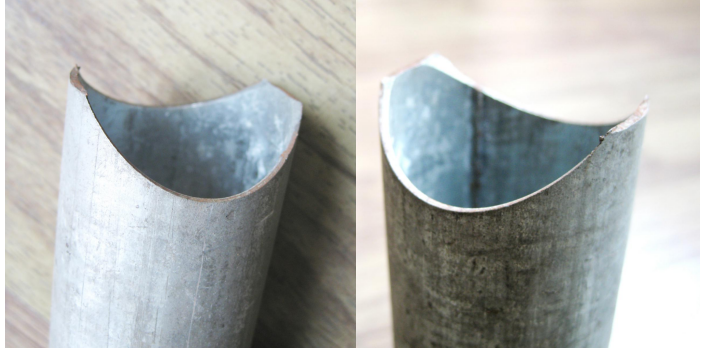

弧口長度： L≤150 mm
弧口與管中心夾角： 30°～90°
電 動 機： Y112M-4 4KW
油 泵： PV2R1-17F
油 泵 排 量： 14L/min
系 統 壓 力： 12Mpa
油 品： 32#抗磨液壓油（冬天）
46#抗磨液壓油（夏天）
二、 基本配置：
序號 | 主要技術參數 | 參數值 | 品牌 | 備注 |
1 | 工作電壓 | 主線380V～50Hz | ||
2 | 主電機 | 4KW | 無錫太湖電機 | |
3 | 油泵 | PV2R1-17F | 無錫海特克 | |
4 | 電磁換向閥 | 02-3C2 | 臺灣朝田 | 2只 |
5 | 溢流閥 | D5-02-2B3B | 臺灣朝田 | |
6 | 交流接觸器 | CJX2-2510 | 浙江正泰 | |
7 | 熱繼電器 | NR2-25 | 浙江正泰 | |
8 | 選擇開關 | T2SSR2 | 臺灣天得 | |
9 | 停止按鈕 | NP4-11ZS/11 | 臺灣天得 | |
1 | 啟動按鈕 | NP4-11DN | 臺灣天得 | |
11 | 累計計數器 | DHC11J-3AL | 溫州大華 | |
12 | 程序機（PLC） | DVP-24ES | 臺灣臺達 |
